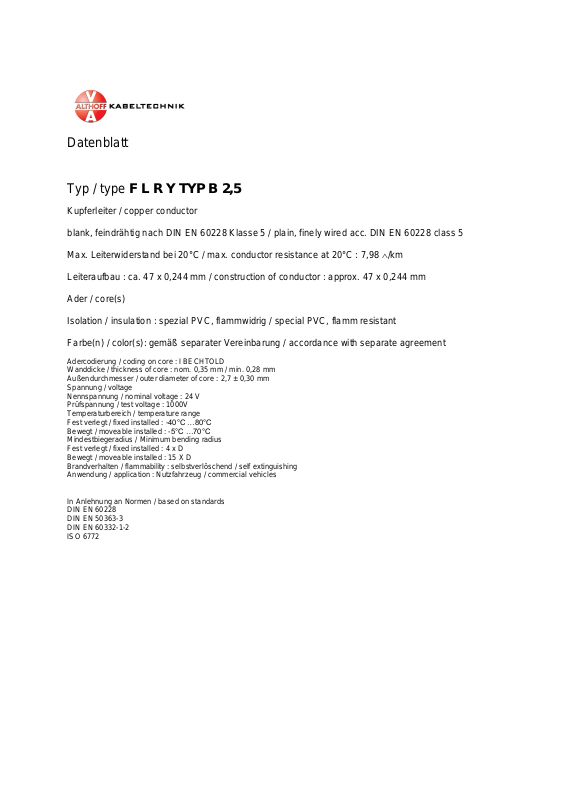

Datenblatt
Typ / type F L R Y TYP B 2,5
Kupferleiter / copper conductor
blank, feindrähtig nach DIN EN 60228 Klasse 5 / plain, finely wired acc. DIN EN 60228 class 5
Max. Leiterwiderstand bei 20°C / max. conductor resistance at 20°C : 7,98 /km
Leiteraufbau : ca. 47 x 0,244 mm / construction of conductor : approx. 47 x 0,244 mm
Ader / core(s)
Isolation / insulation : spezial PVC, flammwidrig / special PVC, flamm resistant
Farbe(n) / color(s): gemäß separater Vereinbarung / accordance with separate agreement
Adercodierung / coding on core : I BECHTOLD
Wanddicke / thickness of core : nom. 0,35 mm / min. 0,28 mm
Außendurchmesser / outer diameter of core : 2,7 ± 0,30 mm
Spannung / voltage
Nennspannung / nominal voltage : 24 V
Prüfspannung / test voltage : 1000V
Temperaturbereich / temperature range
Fest verlegt / fixed installed : -40°C …80°C
Bewegt / moveable installed : -5°C …70°C
Mindestbiegeradius / Minimum bending radius
Fest verlegt / fixed installed : 4 x D
Bewegt / moveable installed : 15 X D
Brandverhalten / flammability : selbstverlöschend / self extinguishing
Anwendung / application : Nutzfahrzeug / commercial vehicles
In Anlehnung an Normen / based on standards
DIN EN 60228
DIN EN 50363-3
DIN EN 60332-1-2
ISO 6772
