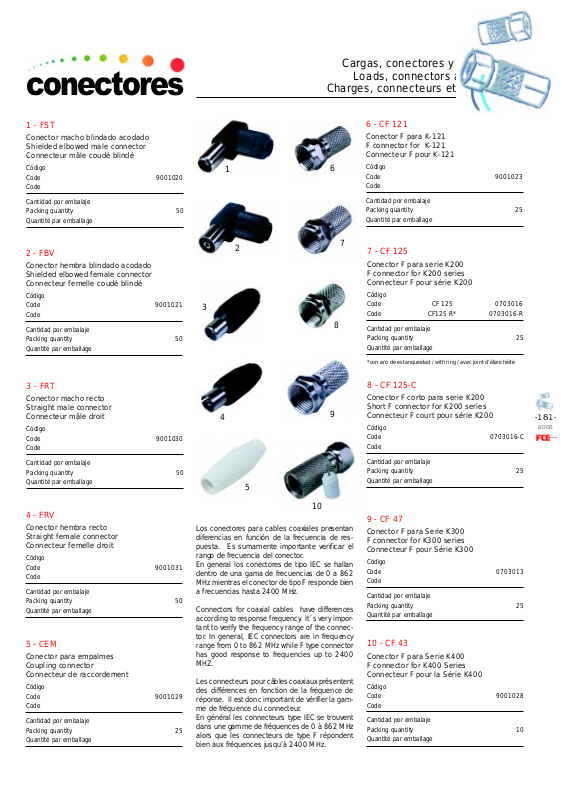

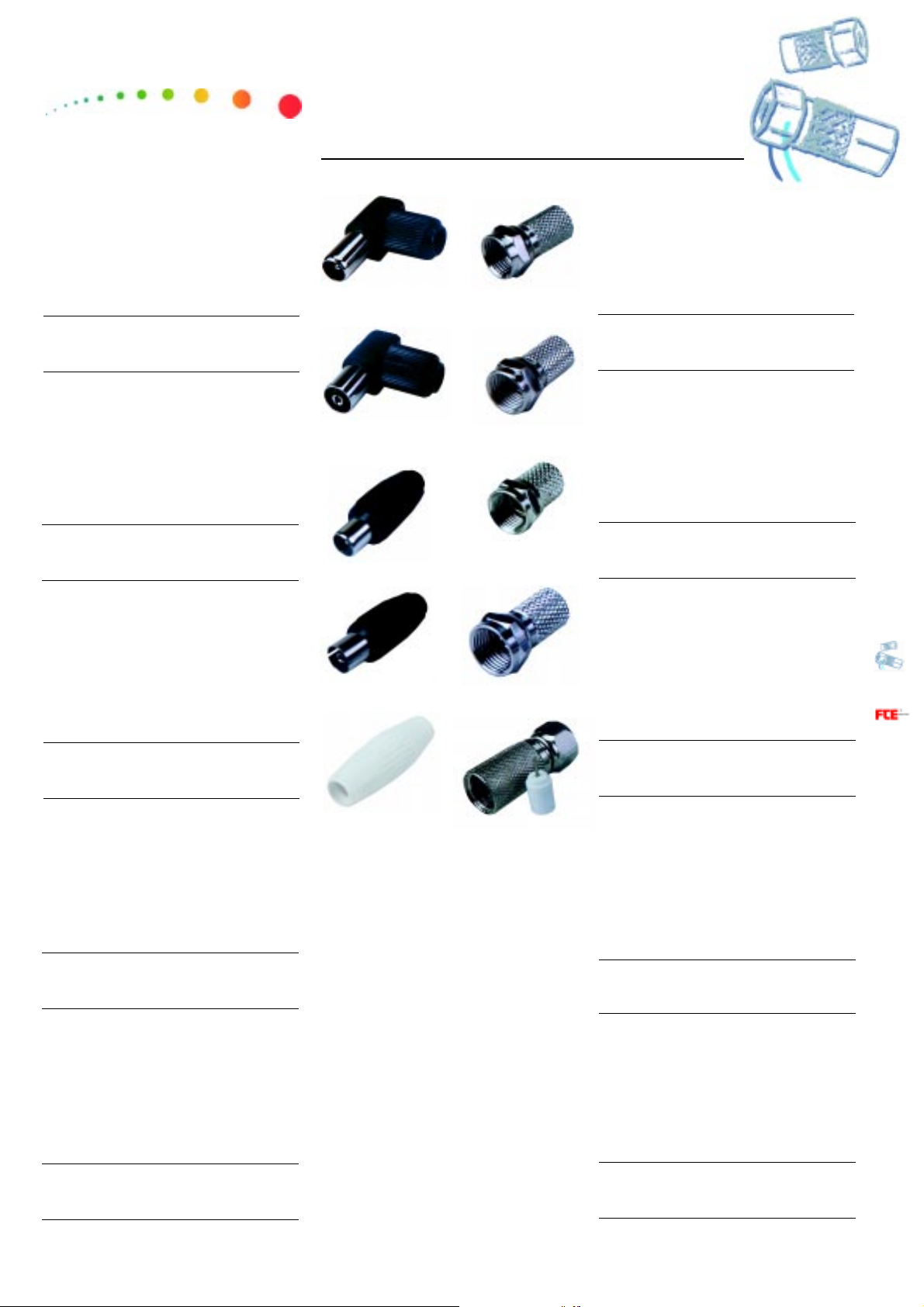

1 - FST

Conector macho blindado acodado

Shielded elbowed male connector

Connecteur mâle coudé blindé

Código Code 9001020 Code

Cantidad por embalaje Packing quantity 50 Quantité par emballage

2 - FBV

Conector hembra blindado acodado

Shielded elbowed female connector

Connecteur femelle coudé blindé

Código Code 9001021 Code

Cantidad por embalaje Packing quantity 50 Quantité par emballage

3 - FRT

Conector macho recto

Straight male connector

Connecteur mâle droit

Código Code 9001030 Code

Cantidad por embalaje Packing quantity 50 Quantité par emballage

6 - CF 121

Conector F para K-121

F connector for K-121

Connecteur F pour K-121

Código Code 9001023 Code

Cantidad por embalaje Packing quantity 25 Quantité par emballage

7 - CF 125

Conector F para serie K200

F connector for K200 series

Connecteur F pour série K200

Código

Code CF 125 0703016 Code CF125 R* 0703016-R

Cantidad por embalaje Packing quantity 25 Quantité par emballage

*con aro de estanqueidad / with ring / avec joint d’étanchéité

8 - CF 125-C

Conector F corto para serie K200

Short F connector for K200 series

Connecteur F court pour série K200

Código Code 0703016-C Code

Cantidad por embalaje Packing quantity 25 Quantité par emballage

-181-

2003

4 - FRV

Conector hembra recto

Straight female connector

Connecteur femelle droit

Código Code 9001031 Code

Cantidad por embalaje Packing quantity 50 Quantité par emballage

5 - CEM

Conector para empalmes

Coupling connector

Connecteur de raccordement

Código Code 9001029 Code

Cantidad por embalaje Packing quantity 25 Quantité par emballage

Los conectores para cables coaxiales presentan diferencias en función de la frecuencia de respuesta. Es sumamente importante verificar el rango de frecuencia del conector. En general los conectores de tipo IEC se hallan dentro de una gama de frecuencias de 0 a 862 MHz mientras el conector de tipo F responde bien a frecuencias hasta 2400 MHz.

Connectors for coaxial cables have differences according to response frequency. It´s very important to verify the frequency range of the connector. In general, IEC connectors are in frequency range from 0 to 862 MHz while F type connector has good response to frequencies up to 2400 MHZ.

Les connecteurs pour câbles coaxiaux présentent des différences en fonction de la fréquence de réponse. Il est donc important de vérifier la gamme de fréquence du connecteur. En général les connecteurs type IEC se trouvent dans une gamme de fréquences de 0 à 862 MHz alors que les connecteurs de type F répondent bien aux fréquences jusqu’à 2400 MHz.

9 - CF 47

Conector F para Serie K300

F connector for K300 series

Connecteur F pour Série K300

Código Code 0703013 Code

Cantidad por embalaje Packing quantity 25 Quantité par emballage

10 - CF 43

Conector F para Serie K400

F connector for K400 Series

Connecteur F pour la Série K400

Código Code 9001028 Code

Cantidad por embalaje Packing quantity 10 Quantité par emballage

Page 2

conectores

Cargas, conectores y adaptadores

Loads, connectors and adapters

Charges, connecteurs et adaptateurs

-182-

2003

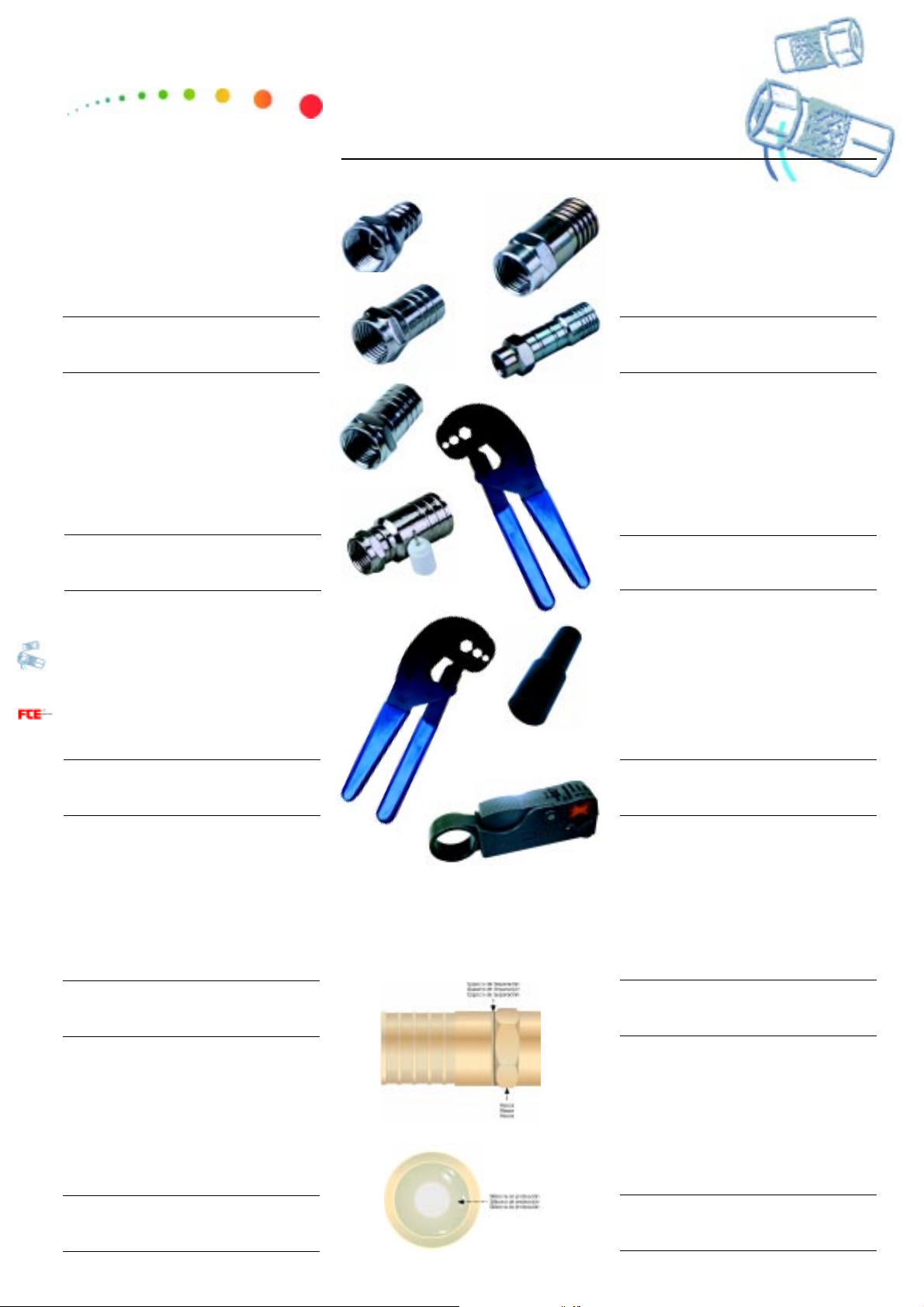

11 - F-37

Conector F para crimpar K121

F connector to crimp K121

Connecteur F à sertir K121

Código Code 0033017 Code

Cantidad por embalaje Packing quantity 25 Quantité par emballage

12 - F-48

Conector F para crimpar serie K200

F connector to crimp K200 series

Connecteur F à sertir série K200

Código Code 0033030 Code

Cantidad por embalaje Packing quantity 25 Quantité par emballage

13 - F-55

Conector F para crimpar serie K300

F connector to crimp K300 series

Connecteur F à sertir série K300

Código Code 0033016 Code

Cantidad por embalaje Packing quantity 25 Quantité par emballage

16 - F-48 WP*

Conector F para crimpar WP serie K200

WP F connector to crimp K200 series

Connecteur F à visser WP série K200

Código Code 0033031 Code

Cantidad por embalaje Packing quantity 10 Quantité par emballage

* Ver esquema / see scheme / voir schéma

17 - F-73 WP*

Conector F para crimpar WP serie K400

WP F connector to crimp K400 series

Connecteur F à sertir WP série K400

Código Code 0033021 Code

Cantidad por embalaje Packing quantity 10 Quantité par emballage

* Ver esquema / see scheme / voir schéma

18 - CZ 57 WP

Máquina de crimpar para conectores WP

Crimp tool for waterproof connectors

Pince à sertir pour connecteurs WP

Código Code 0033003 Code

Cantidad por embalaje Packing quantity 1 Quantité par emballage

14 - F-73

Conector F para crimpar serie K400

F connector to crimp K400 series

Connecteur F à sertir série K400

Código Code 0033020 Code

Cantidad por embalaje Packing quantity 10 Quantité par emballage

15 - CZ 57

Máquina de crimpar

Crimp tool

Pince à sertir

Código Code 0033001 Code

Cantidad por embalaje Packing quantity 1 Quantité par emballage

Esquemas de conectores / Connectors scheme / Schémas des connecteurs

Vista frontal / Front view / Vue frontale

Vista transversal / Transversal view / Vue transversale

19 - PCI

Protector intemperie

Outdoors protection

Protecteur intempérie

Código Code 0703010 Code

Cantidad por embalaje Packing quantity 100 Quantité par emballage

20 - HC-2

Pelacables

Cable peeler

Outil évideur

Código Code 0033002 Code

Cantidad por embalaje Packing quantity 1 Quantité par emballage

Page 3

conectores

Cargas, conectores y adaptadores

Loads, connectors and adapters

Charges, connecteurs et adaptateurs

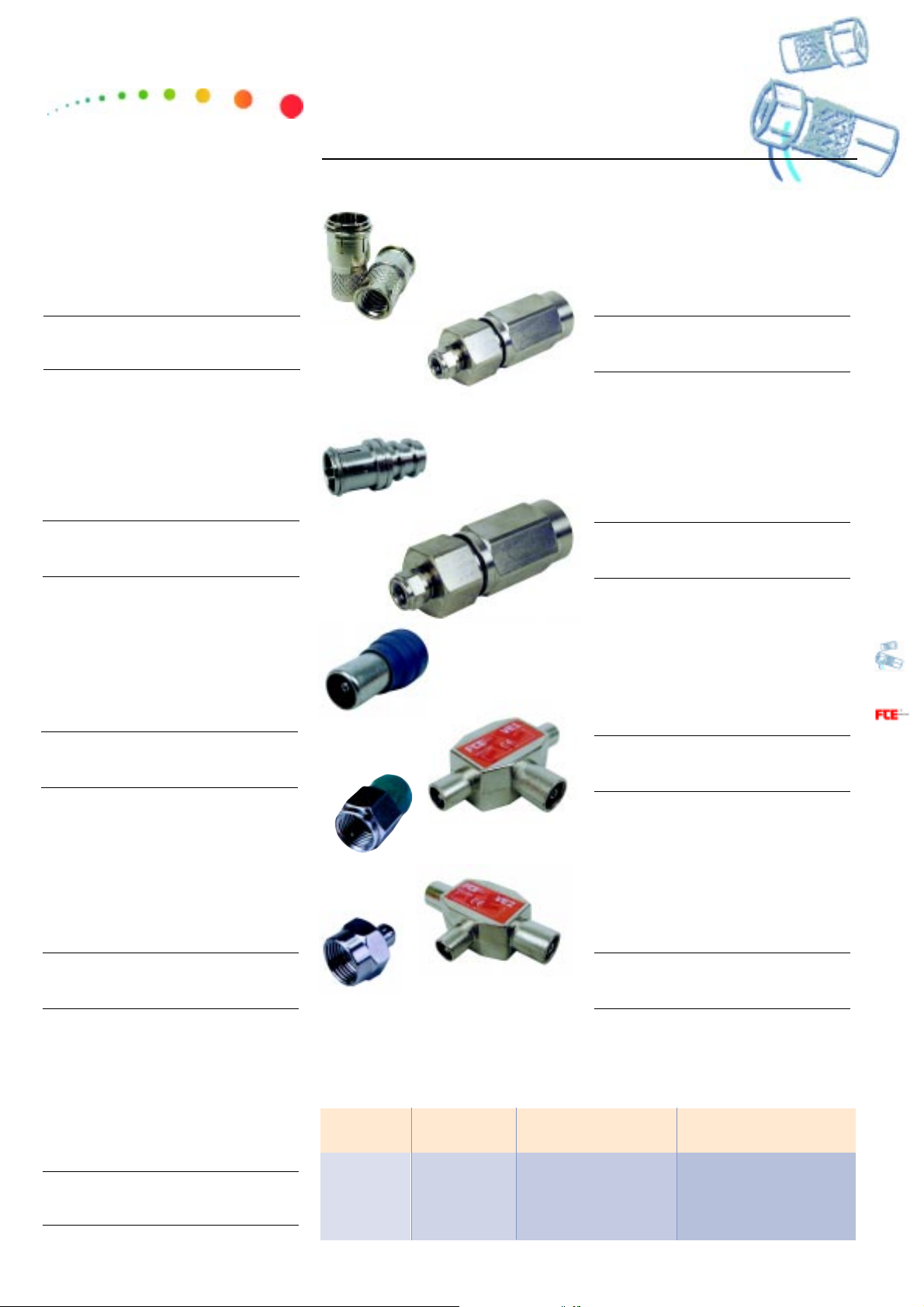

21 - CFR 125

Conector F rápido para serie K200

Quick F connector for K200 series

Connecteur F rapide série K200

Código Code 0703017 Code

Cantidad por embalaje Packing quantity 25 Quantité par emballage

22 - FR 48

Conector F rápido para crimpar serie K200

Quick F connector to crimp K200 series

Connecteur F rapide à sertir série K200

Código Code 0033030-R Code

Cantidad por embalaje

Packing quantity

Quantité par emballage

23 - FC

Resistencia de Cierre 75 Ω- IEC 9,5 mm

Closure resistance 75 Ω - IEC 9,5 mm

Stop courrant 75 Ω IEC 9,5

Código Code 9002038 Code

Cantidad por embalaje Packing quantity 10 Quantité par emballage

26 - CF 4

Conector F para coax 4

F connector for coax 4

Connecteur F pour coax 4

Código Code 0703019 Code

Cantidad por embalaje Packing quantity 50 Quantité par emballage

27 - CF 3

Conector F para Coax 3

F connector for Coax 3

Connecteur F pour Coax 3

Código Code 0703012 Code

Cantidad por embalaje Packing quantity 10 Quantité par emballage

28 - VE 1

Repartidor / Mezclador

Splitter/Mixer

Répartiteur/Coupleur

Código Code 9001007 Code

Cantidad por embalaje Packing quantity 10 Quantité par emballage

-183-

2003

24 - AW 75 F

Carga tipo F

Load F type

Charge Type F

Código Code 0703018 Code

Cantidad por embalaje Packing quantity 25 Quantité par emballage

25 - AW 75 F CATV

Carga tipo F CATV

Load F type CATV

Charge Type F CATV

Código Code 0703020 Code

Cantidad por embalaje Packing quantity 10 Quantité par emballage

29 - VE 2

Repartidor / Mezclador

Splitter/Mixer

Répartiteur/Coupleur

Código Code 9001007 Code

Cantidad por embalaje Packing quantity 10 Quantité par emballage

Tabla Relación Conectores - Cables Coaxiales

Conectors - Coaxial Cables Relation Board

Tableau de Relation des Connecteurs - Câbles coaxiaux

Cable

Câble

K 121 K 200 Series

K 301 / K 302 K 401 / K 403

* Conector F rápido / Quick F connector / Connecteur F rapide

Conector

Connector

Connecteur

CF 121 CF 125 / CF 125C CFR 125* CF 47 CF 43

Conector F crimpar 1 cuerpo

Connector to crimp 1 body

Connecteur F à sertir 1 corps

F 37 F 48 FR 48* F 55 F 73

Conector F crimpar 1 cuerpo WP

F connector to crimp 1 body WP

Connecteur F à sertir 1 corps WP

--F 48 WP

---

--F 73 WP

Page 4

conectores

Cargas, conectores y adaptadores

Loads, connectors and adapters

Charges, connecteurs et adaptateurs

-184-

2003

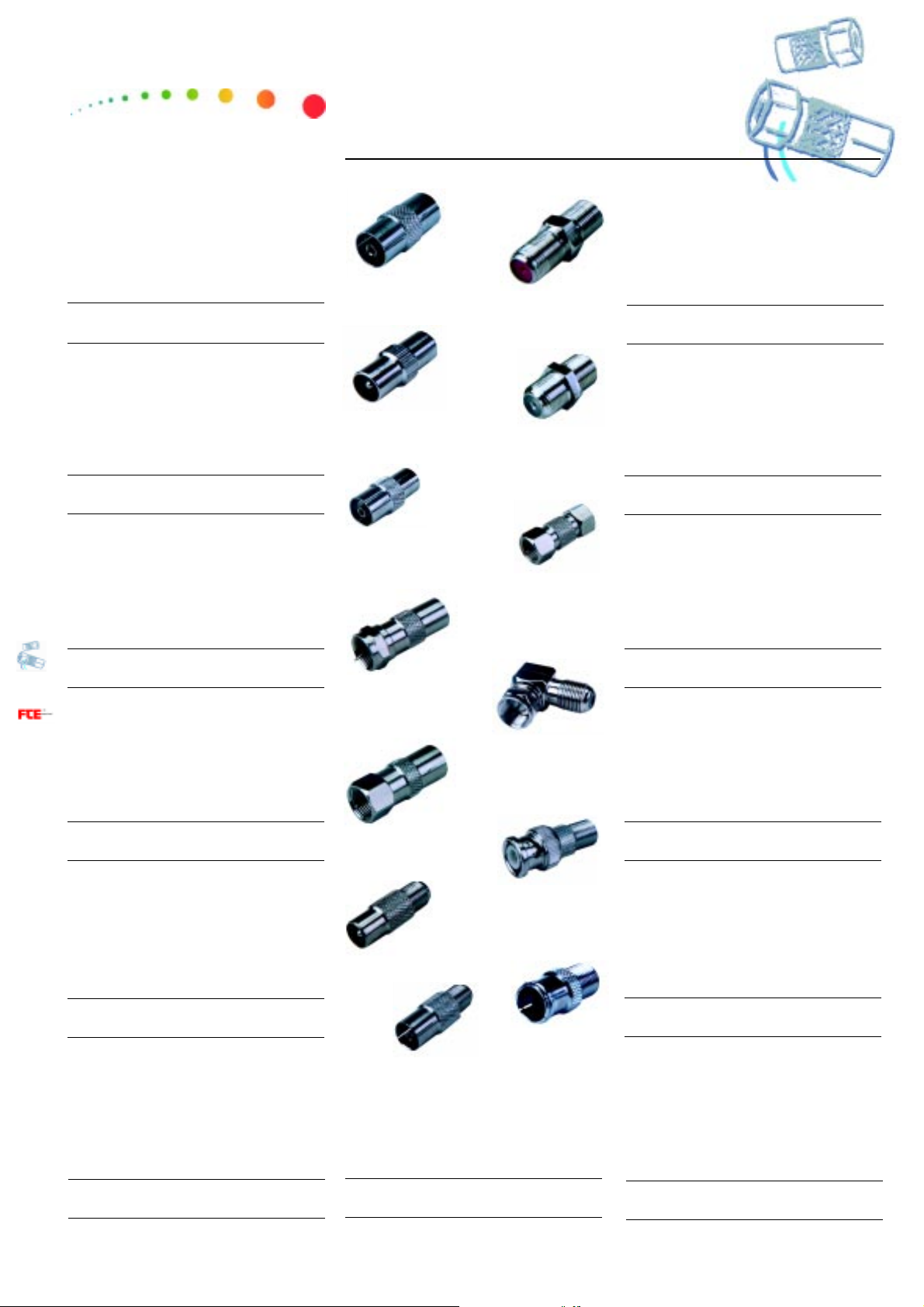

30 - AMH

Adaptador macho/hembra (9,5 mm)

Male/female adapter (9,5 mm)

Adaptateur mâle/femelle (9,5 mm)

Código Code 9001035 Code

Cantidad por embalaje Packing quantity 25 Quantité par emballage

31 - AMM

Adaptador macho/macho (9,5 mm)

Male/male adapter (9,5 mm)

Adaptateur mâle/mâle (9,5 mm)

Código Code 9001036 Code

Cantidad por embalaje Packing quantity 25 Quantité par emballage

32 - AHH

Adaptador hembra/hembra (9,5 mm)

Female/female adapter (9,5 mm)

Adaptateur femelle/femelle (9,5 mm)

Código Code 9001037 Code

Cantidad por embalaje Packing quantity 25 Quantité par emballage

33 - FST-IEC/ST

Adaptador F macho/9,5 macho

F male adapter/9,5 male

Adaptateur F mâle/9,5 mâle

Código Code 0034081 Code

Cantidad por embalaje Packing quantity 10 Quantité par emballage

37 - FBU-FBU CATV

Adaptador F hembra/F hembra CATV

F female/F female adapter CATV

Adaptateur F femelle/F femelle CATV

Código Code 0703005 Code

Cantidad por embalaje Packing quantity 10 Quantité par emballage

38 - FBU-FBU

Adaptador F hembra / F hembra

F female / F female adapter

Adaptateur F femelle/ F femelle

Código Code 0703007 Code

Cantidad por embalaje Packing quantity 25 Quantité par emballage

39 - FST-FST

Adaptador F macho / F macho

F male / F male adapter

Adaptateur F mâle/ F mâle

Código Code 0703021 Code

Cantidad por embalaje Packing quantity 25 Quantité par emballage

40 - FST-FBU

Adaptador F macho / F hembra acod.

F male adapter/F elbowed female

Adaptateur F mâle/ F femelle coudé

Código Code 0703008 Code

Cantidad por embalaje Packing quantity 25 Quantité par emballage

34 - FST - IEC/BU

Adaptador F macho/9,5 hembra

F male adapter/9,5 female

Adaptateur F mâle/9,5 femelle

Código Code 0034083 Code

Cantidad por embalaje Packing quantity 25 Quantité par emballage

35 - IEC/ST-FBU

Adaptador F hembra/9,5 macho

F female adapter/9,5 male

Adaptateur F femelle/9,5 mâle

Código Code 0902022 Code

Cantidad por embalaje Packing quantity 10 Quantité par emballage

36 - IEC/BU-FBU

Adaptador 9,5 hembra/F hembra (9,5 mm) Female 9,5 adapter/F female (9,5 mm) Adaptateur 9,5 femelle/F femelle (9,5 mm)

Código Code 0902016 Code

Cantidad por embalaje Packing quantity 10 Quantité par emballage

41 - FBU-BST

Adaptador BNC macho/F hembra

BNC male adapter/F female

Adaptateur BNC mâle/F femelle

Código Code 0703008 Code

Cantidad por embalaje Packing quantity 25 Quantité par emballage

42 - FBU-FSTQ

Adaptador F macho rápido/F hembra

Quick F male adapter/F female

Adaptateur F mâle rapide/F femelle

Código Code 0703110 Code

Cantidad por embalaje Packing quantity 50 Quantité par emballage
