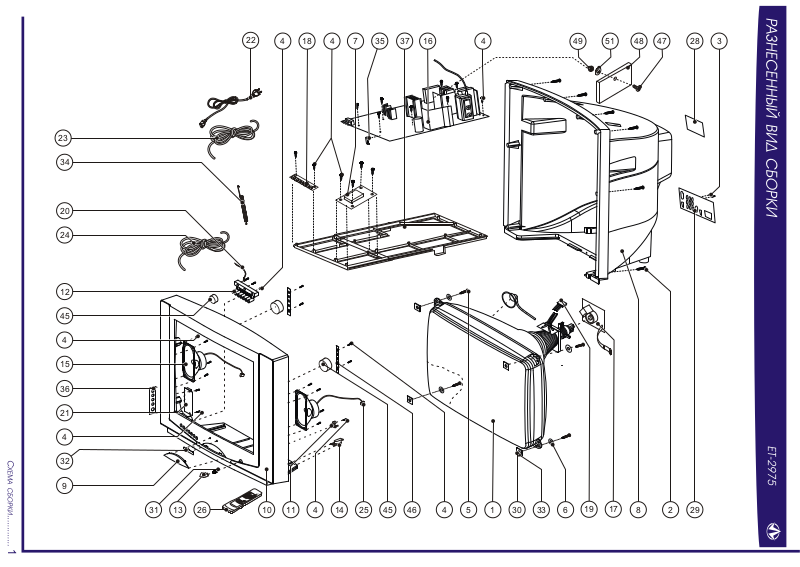

Page 1

4 3518

37 4

51 48 47

T A NS D

B Y

U ET

- /

DA I S P L

Y S PE L E

N O R M

K A L

T V

/ A V

15 63345 46 4251441126 1031 13

2928

Page 2

Ïîç. ¹ Код детали Наименование Êîë. При мечание

Сборочные е диницы

Детали корпуса

8 T08100000 Крышка задняя 1

9 Ò06100001 Панель 1 10 T08100001 Панель передняя 1 11 T08100002 Вставка прозрачная 1 37 T08100003 Шасси 1

Детали механизма

12 T08300000 Панель кнопочная 1 13 T06300001 Кнопка 1 14 T03300002 Фиксатор шнура сетевого 1

Элементы электрической схемы

1 T08200000 Кинес коп 1

7 T08200001 Плата управления питанием 1 15 T08200002 Громкоговоритель 2 42-81608F -XX0 8 Îì 8 Âò 16 T08200003 Плата основная 1 17 T08200004 Плата кинескопа 1 18 T08200005 Плата управления 1 19 T08200006 Провод ОС 1 20 T03200010 Провод заземления 1 21 T08200007 Плата подключения дополнительная 1 22 T03200005 Шнур сетевой 1 23 T08200008 Провод заземления кинескопа 1 24 T08200009 Петля размагничивания 1 25 T06200009 Провод громкоговорителя 2 48 T08200010 Плата коррекции 1

Детали крепления

2 F02140204 Âèíò 4Õ20 11

3 F05530102 Âèíò 3õ10 2

4 F00330101 Âèíò 3õ10 31

5 F20260251 Áîëò 6õ25 4

6 F40063181 Шайба 4 47 F12230101 Âèíò Ì3õ10 1 49 F30130024 Гайка М3 1

Àêñå ññóà ðû

26 T06900000 Пульт дистанционного управления 1 27 T03900002 Элемент питания R03 AA A 2

Прочее

28 T08400000 Шильдик 1 29 T08400001 Стикер 1 30 T03400002 Прокладка 4 31 T03400003 Пружина 1 32 T03400004 Логотип 1 33 T03400008 Прокладка 4 34 T08400002 Пружина 2 35 T08400003 Переходник кнопки 1 36 T06400003 Стикер audio-video 1 45 T06400004 Вставка поролоновая 2 46 T08400004 Пластина пластиковая 2 50 T08400005 Руководство по эксплуатации 1 51 T08400006 Шайба 1

Í.Ï. - не поставляется.

Page 3

Page 4

МОДЕЛЬ ЕТ-2975

Код Спецификация Кол-во Позиционный номер

ED000001F Диод 10В 0,5Вт 1 D840

ED000001G Диод 12В 0,5Вт 2 D731, D732

ED000001C Диод 16В 0,5Вт 1 D807

ED000000S Диод 1N4001 1 D301

ED000000U Диод 1N4004 1 D843 ED0000004 Диод 1N4148 24 D1502, D1503, D1504, D1505, D1507, D041, D042,

D043, D044, D211, D212, D213, D215, D221, D223, D280, D631, D632, D711, D721, D501, D502, L501, D842

ED000001H Диод 2,4В 0,5Вт 1 D841 ED000001D Диод 3,9В 0,5Вт 1 D839

ED000001E Диод 4,7В 0,5Вт 1 D222

ED000001I Диод 5,1В 0,5Вт 2 D061.D101

ED000001K Диод 8,2В 0,5Вт 1 D471

ED000000Z Диод BY228 1 D411

ED000000Y Диод D3SB60 1 DB801

ED000000Q Диод EG01C 1 D803

ED000000O Диод EU1Z 3 D804, D805, D806

ED000001P Диод EU2YX 2 D833, D834

ED0000010 Диод RU3AM 1 D831

ED0000002 Диод RU4YX 1 D830

ED0000001 Диод FR104

ED000000X Диод W574

EXI000001 Диод инфракрасный TSAL6200 1 D1501

EL1000000

EL2000006 Индуктивность 100мкГн 3 L201, L211, L271

EL2000000 Индуктивность 10мкГн 3 L1131, L1132, L252

EL2000007 Индуктивность 12мкГн 2 L253, L262

EL1000007 Индуктивность 15мГн 1 L414

EL1000002 Индуктивность 1мкГн 1 L121

EL2000002 Индуктивность 2,2мкГн 1 L053

EL1000006 Индуктивность 2,4мГн 1 L1502

EL2000001 Индуктивность 22мкГн 3 L051, L081, L251

EL1000005 Индуктивность 22мкГн 3 L502, L503, L838

EL2000003 Индуктивность 27мкГн 1 L1133

EL3000002 Индуктивность 31мкГн 1 L413

EL2000008 Индуктивность 5,6мкГн 1 L255

EL4000002 Индуктивность 92мкГн 1 L1501

EXZ000002 Кварц 4,43МГц 1 X201

EXZ000003 Кварц 8МГц 1 X051

EC6000001 Конденсатор 0,0022мкФ 50В +/-5% 2 С207, С221

EC6000002 Конденсатор 0,0047мкФ 50В +/-5% 1 С244

EC4000006 Конденсатор

EC600000D Конденсатор 0,0082мкФ 50В +/-5% 2 С652, С656

EC7000004 Конденсатор 0,0092мкФ 400В +/-5% 1 С416

EC800000O Конденсатор 0,01мкФ 500В +/-10% 4 С401, C805, C834, C837

EC800000H Конденсатор 0,01мкФ 50В +80%/-20% 37 С075, C083, C111, С121, С125, С126, С203, С205,

Индуктивность 0,6мкГн 1 L412

0,0076мкФ 1600В +/-5% 1 С414

5 D412, D421, D431, D441, D832

1 D111

С215, С226, С229, С256, С273, С275, С657, С732, С935, С9б1, С962, С107, С114, С204, С230, С231, С609, С635, С673, С674, С675, С745,

C509, C815, C1133, C1136, C1137

С945, C508,

EC6000009 Конденсатор 0,022мкФ 50В +/-5% 4 С201, С611, С612, C1131

EC600000A Конденсатор 0,027мкФ 50В +/-5% 2 С653, С659

EC6000007 Конденсатор 0,033мкФ 50В +/-5% 1 С302

EC600000B Конденсатор 0,039мкФ 50В +/-5% 1 С308

Page 5

EC7000000 Конденсатор 0,056мкФ 400В +/-5% 2 C1501, С451

EC600000C Конденсатор 0,056мкФ 50В +/-5% 1 С304

EC5000004 Конденсатор 0,1мкФ 400В +/-10% 5 C1502, C1503, C1504, C1505, C802A

EC000001A Конденсатор 0,1мкФ 50В +/-20% 1 C271

EC5000002 Конденсатор 0,1мкФ 50В +/-5% 7 С102, С211, С212, С213, С242, С252, С721

EC800000D Конденсатор 0,1мкФ 50В +80%/-20% 7 C831, C842, C845, C847, C848, C854, C856

EC4000002 Конденсатор 0,22мкФ 250В +/-20% 2 C801, C802

EC5000000 Конденсатор 0,22мкФ 50В +/-5% 3 С113, С220, С307

EC7000003 Конденсатор 0,27мкФ 400В +/-5% 1 С418

EC000001B Конденсатор 0,47мкФ 50В +/-20% 1 C208

EC5000001 Конденсатор 0,47мкФ 50

В +/-5% 4 С225, С243, С603, С604

EC0000016 Конденсатор 1000мкФ 35В +/-20% 5 C432, C607, C608, C610, C832

EC800000Q Конденсатор 1000пФ 2000В +/-10% 1 C505

EC800000I Конденсатор 1000пФ 50В +/-10% 16 С001, С002. С013, С061, С062, С127, С224, С265,

С305, С312, С411, С602, С606, С942, С971, C811

EC000000W Конденсатор 100мкФ 16В +/-20% 11 C064, C228, C257, C634, C658, C934, C944.C969,

C843, C1132, C1138

EC000000J Конденсатор 100мкФ 200В +/-20%

C422

EC000000O Конденсатор 100мкФ 35В +/-20% 1 C731

EC0000019 Конденсатор 100мкФ 50В +/-20% 1 C605

EC800000C Конденсатор 100пФ 50В +/-5% 7 C1501,C1502, С032,

С071, С254, С255, С272

EC000000I Конденсатор 10мкФ 200В +/-20% 3 C421, C808, C838

EC000000L Конденсатор 10мкФ 250В +/-20% 2 C504, C442

EC0000008 Конденсатор 10мкФ 50В +/-20% 2 C222, C311

EC000000R Конденсатор 110мкФ 16В +/-20% 12 C074, C106, C214, C227, C276, C651, C655, C661,

C662, C666, C671, C952

EC800000E Конденсатор 12пФ 50В +/-5% 1 С209

EC800000B Конденсатор 15пФ 50В +/-5% 4 С041, С042, С043, С044

EC8000012 Конденсатор 18пФ 50В +/-5% 2 C1141, C1142

EC000000Q Конденсатор 1мкФ 50В +/-20% 11 C206, C253, C631, C654, C663, C664, C665, C672,

C1135, C1139, C1140

EC000000Y Конденсатор 1мкФ 50В +/-20% 1 C223 EC0000018 Конденсатор 2200мкФ 35В +/-20% 2 СЗ0З, С309

EC800000Z Конденсатор 2200пФ 1000

В +/-10%

1 C814

EC8000011 Конденсатор 2200пФ 400В +/-20% 1 C839

EC800000J Конденсатор 2200пФ 50В +/-10% 1 С452

EC000000E Конденсатор 220мкФ 16В +/-20% 2 C217.C933

EC000000K Конденсатор 220мкФ 200В +/-20% 1 C835

EC0000017 Конденсатор 220мкФ 35В +/-20% 1 C306

EC8000005 Конденсатор 220пФ 2000В +/-5% 1 C807

EC800000T Конденсатор 220пФ 500В +/-10% 7 C431, C441, C830, C833, C836, C841, C844

EC800000N Конденсатор 220пФ 50В +/-5% 4 С021, С092, С112, C810

EC000000S Конденсатор 22мкФ 16В +/-20% 1 C278

EC800000V Конденсатор 24пФ 50В +/-5% 2 С053, С054

EC800000F Конденсатор 30пФ 50В +/-5% 2 С055, С056

EC8000002 Конденсатор 3300пФ 500В

+/-10%

1 C402

EC8000013 Конденсатор 3300пФ 50В +/-10% 1 С052

EC000001C Конденсатор 330мкФ 16В +/-20% 1 C846

EC800000W Конденсатор 330пФ 50В +/-5% 6 С004, С063, С084, С085, С091, С301

EC800000S Конденсатор 33пФ 50В +/-5% 2 С128, С953

EC4000004 Конденсатор 3900пФ 1600В +/-5% 2 С412, С415

EC000000M Конденсатор 390мкФ 400В +/-20% 1 C806

EC8000003 Конденсатор 390пФ 500В +/-10% 1 C403

EC800000R Конденсатор 390пФ 50В +/-5% 3 C501, C502, C503

EC800000Y Конденсатор 39пФ 50В +/-5% 1 С051

EC000000V Конденсатор 4,7мкФ 50В +/-20% 2 C101, C124

EC3000000 Конденсатор 4,7мкФ 50В

+/-20%

1 C417

EC8000008 Конденсатор 4700пФ 250В +80%/-20% 2 C803, C804

EC800000K Конденсатор 4700пФ 50В +/-10% 1 С251

EC0000006 Конденсатор 470мкФ 16В +/-20% 2 C506, C082

Page 6

EC8000010 Конденсатор 470пФ 400В +/-10% 2 C812, C813

EC0000015 Конденсатор 47мкФ 10В +/-20% 1 C1503

EC0000011 Конденсатор 47мкФ 16В +/-20% 17 C202, C274, C633, C911, C912, C913, C921, C922,

C923, C931, C932, C943, C981, C991, C849, C855, C070A

EC0000014 Конденсатор 47мкФ 25В +/-20% 1 C809

EC800000A Конденсатор 47пФ 50В +/-5% 5 С072, С073, С261, С262, Т141

EC5000005 Конденсатор 5,6нФ 100В +/-20% 1 С471

EW1000000 Микропереключатель K66T-2-2.0-5 VCD-

D302

7 S001A, S002A, S003A, S004A, S005A,

S006A,S007A

EI0000017 Микросхема 4052 3 IС261, IС961, IC962

EI000000J Микросхема KA7805

1 IC841

EI000001M Микросхема M24C08 1 IC002

EI000000K Микросхема KA7809

1 IC851

EI000001D Микросхема SE140N 1 IC831

EXO000001 Оптрон SFH615A3C

1 IC802

EI000000C Микросхема STR-F6656 1 IC801

EI000001N Микросхема TA1216AN 1 IС651

EI000000Y Микросхема TA1275AZ 1 IC1131

EI000001E Микросхема TA8427K 1 IС

301

EI000001O Микросхема TB1240AN 1 IС201

EI000001J Микросхема 9028-023

1 IC1501

EI000001H Микросхема TDA2616 1 IС601

EXP000002 Позистор S237-4,7M 1 R802

EXP000001 Позистор T104-B80-A10 1 RT801

EI000000I Процессор TCL-A18V01-TO M13VR3-V2 1 IC001

EI0000015 Процессор TMP87PS38N M13VR2-V1 1 IC001

ES000000O Разъем DSW-14 1 P981

ES000000Q Разъем GZS10-2-108D 1 S501 ES000000H Разъем RCA JACK 3PH YEL. WHT.

1 P1601

RED/SW

ES000000P Разъем RCA JACK 3PV YEL. WHT.

2 P911, P931

RED/SW.

ES000000D Разъем TJC1-1A 1 P501

ES000000B Разъем TJC1-2A 3 P802A, P803, P803A

ES000000A Разъем TJC1-4A 1 P411

ES000000L Разъем TJC1-4Y 1 P411H ES000000C Разъем TJC2-2A 1 P801

ES0000008 Разъем TJC3-2A 3 P003A, P601, P602

ES000000K Разъем TJC3-2Y 3 Р601Н, Р602Н, Р001В ES0000004 Разъем TJC3-4A 1 P421

ES000000F Разъем TJC3-4Y 1 P502 ES000000M Разъем TJC3-5A 2 P001, P201

ES000000E Разъем TJC3-5Y 2 P503, P001A

ES0000005 Разъем TJC3-6A 2 P003, P002

ES000000I Разъем TJC3-6Y 1 P1602

ER000001L Резистор 0,18Ом 2Вт +/-5% 1 R807

ER0000024

Резистор 0,22Ом 2Вт +/-5% 1 R830

ER000000R Резистор 1,5кОм 1/6Вт +/-5% 7 R063, R204, R212, R213. R214, R023A, R833

ER000000V Резистор 1,8кОм 1/6Вт +/-5% 2 R715, R024A

ER000000M Резистор 100кОм 1/6Вт +/-5% 15 R053, R056, R205, R206, R273, R274, R917, R918,

R919, R926, R927, R928, R929, R973, R983

ER000000J Резистор 100Ом 1/6Вт +/-5% 13 R003, R006, R007, R009, R015, R016, R065, R073,

R075, R241, R253, R651, R652

ER000000L Резистор 10кОм 1/6Вт +/-5% 20 R005, R017, R029, R031, R051, R054, R055, R061,

R101, R102, R225, R632, R633, R716, R722, R757, R960, R961, R962, R989

ER0000032 Резистор 10кОм 1Вт +/-5% 1 R421

ER000003T Резистор 10МОм 0,25Вт +/-5% 1 R1

ER000002T Резистор 10МОм 1/6Вт +/-5% 1 R116

ER000002B Резистор 10Ом 0,25Вт +/-5% 2 R064, R316 ER0000031 Резистор 120Ом 0,5Вт +/-5% 2 R731, R306

Page 7

ER000002W Резистор 12кОм 1/6Вт +/-5% 3 R244, R288, R951

ER000000Q Резистор 150Ом 1/6Вт +/-5% 5 R127, R258, R934, R935, R994

ER000000S Резистор 15кОм 1/6Вт +/-5% 7 R057, R072, R112, R113, R452, R987, R027A

ER000003O Резистор 15кОм 2Вт +/-5% 3 R516, R517, R518

ER000003Y Резистор 180Ом 0,25Вт +/-5% 1 R226

ER000000U Резистор 180Ом 1/6Вт +/-5% 1 R123

ER000000A Резистор 1кОм 0,25Вт +/-5% 3 R805, R808, R724

ER000000K Резистор 1кОм 1/6Вт +/-5% 29 R062, R067, R071, R091. R124, R200, R220, R243,

R269, R271, R301, R304, R451, R727, R911, R912, R921, R922, R936, R938, R939, R945, R946, R947, R948, R966, R968, R515, R033A

ER000003K Резистор 1МОм 0,5Вт +/-5% 3 R806, R806A, R801

ER000002F Резистор 1Ом 1Вт +/-5% 1 R311

ER0000042 Резистор 1Ом 26Вт +/-5% 3 R431, R303, R422

ER000000B Резистор 2,2кОм 0,25Вт +/-5% 1 R723

ER0000010 Резистор 2,2кОм 1/6Вт +/-5% 16 ROЗ6, R041, R042, R043, R044, R202, R218, R603,

R604, R713, R914, R924, R972, R982, R988, R991

ER0000007 Резистор 2,2Ом 0,5Вт

+/-5%

1 R305

ER000003V Резистор 2,2Ом 1/6Вт +/-5% 1 R1502

ER0000045 Резистор 2,4кОм 1Вт +/-5% 1 R402

ER000000D Резистор 2,7кОм 0,25Вт +/-5% 2 R813, R313

ER000003P Резистор 2,7кОм 0,5Вт +/-5% 3 R519, R520, R521

ER000002V Резистор 2,7кОм 1/6Вт +/-5% 2 R227, R514

ER000000X Резистор 200Ом 1/6Вт +/-5% 1 R993 ER000002U Резистор 220кОм 1/6Вт +/-5% 1 R251

ER000003E Резистор 220Ом 1/6Вт +/-5% 10 R012, R203, R215, R216, R217, R255, R261, R264,

R265, R401

ER0000044 Резистор 220Ом 1Вт +/-5% 1 R307

ER0000011 Резистор 22кОм 1/6Вт +/-5% 11 R092, R631, R662, R663, R915, R916, R920, R925,

R952, R840, R1137

ER000004B Резистор 22кОм 2Вт +/-5% 1 R836

ER0000013 Резистор 270Ом 1/6Вт +/-5% 1 R711

ER0000029 Резистор 3,3кОм 1/6Вт +/-5% 11 R013, R014, R034, R074, R076, R111, R254, R302,

R472, R025A, R838

ER000004D Резистор 3,3МОм 1/6Вт

+/-5%

1 R1134

ER000003Z Резистор 3,9кОм 0,25Вт +/-5% 2 R312, R725

ER000003S Резистор 3,9кОм 1/6Вт +/-5% 1 R841

ER000002K Резистор 3,9Ом 2Вт +/-5% 2 R726, R461

ER0000015 Резистор 330Ом 1/6Вт +/-5% 5 R222, R223, R229, R256, R1132

ER0000016 Резистор 33кОм 1/6Вт +/-5% 5 R114, R208, R287, R289, R714

ER000004C Резистор 33кОм 2Вт +/-5% 2 R810, R839

ER000003W Резистор 3кОм 1/6Вт +/-5% 2 R601, R602

ER000002D Резистор 4,7кОм 0,5Вт +/-5% 1 J782

ER000002M Резистор 4,7кОм 1/6Вт +/-5% 8 R035, R066, R201, R211, R953, R954, R965, R967

ER0000048 Резистор 4,7Ом 0,25Вт +/-5% 1 R811

ER000004F Резистор 43кОм 1/6Вт +/-5% 1 R314

ER0000018 Резистор 470Ом 1/6Вт +/-5%

R037, R125, R252, R931, R932, R033B

ER0000019 Резистор 47кОм 1/6Вт +/-5% 6 R052, R115, R262, R263, R284, R027B

ER000003M Резистор 47Ом 0,25Вт +/-5% 1 R809

ER0000041 Резистор 47Ом 0,5Вт +/-5% 1 R103

ER000002Z Резистор 47Ом 1/6Вт +/-5% 6 R021, R077, R084, R085, R940, R070A

ER000004E Резистор 5,1кОм 1/6Вт +/-5% 1 R1131

ER0000009 Резистор 560Ом 0,5Вт +/-5% 1 R309

ER000001B Резистор 560Ом 1/6Вт +/-5% 4 R501, R505, R510, R228

ER000004A Резистор 56кОм 0,5Вт +/-5% 2 R803, R804 ER000001C Резистор 56кОм 1/6Вт +/-5% 1 R728 ER0000049 Резистор 56Ом 0,25Вт +/-5% 1 R837

ER0000030 Резистор 56Ом 1/6Вт +/-5% 1 R122

ER000001D Резистор 6,2кОм 1/6Вт +/-5% 1 R231

ER000001E Резистор 6,8кОм 1/6Вт +/-5% 1 R1501

Page 8

ER000001F Резистор 680Ом 1/6Вт +/-5% 8 R502, R503, R506, R508, R509, R511, R513, R522

ER0000046 Резистор 680Ом 1Вт +/-5% 1 R411

ER000001G Резистор 7,5кОм 1/6Вт +/-5% 1 R221

ER000001H Резистор 75Ом 1/6Вт +/-5% 1 R933

ER000003R Резистор 8,2кОм 1/6В +/-5% 4 R026A, R022, R232, R286

ER0000047 Резистор 8,2кОм 3Вт +/-5% 2 R404, R405

ER0000027 Резистор 8,2МОм 1Вт +/-5% 1 R835

ER0000040 Резистор 8,2Ом 0,25Вт +/-5% 3 R607, R608, R842

ER000001I Резистор 82Ом 1/6Вт +/-5% 4 R913, R923, R971, R981

EXC000004 Резонатор керамический 455кГц 1 X1501

EXC000002 Резонатор керамический 5,5МГц 1 Z261

EXC000001 Резонатор керамический 6,5МГц 1 Z262

EXC000006

Резонатор керамический заградительный

1 Z253

5,5МГц

EXC000005

Резонатор керамический заградительный

1 Z251

6,5МГц

EXS000001 Светодиод HFR105 1 D031A

EQ000000N Транзистор 2N3904 1 Q091

EQ000000U Транзистор 2SA1015Y 5 Q061, Q241, Q633, Q721, Q934

EQ000000O Транзистор 2SA562TM-0 1 Q507

EQ000000V Транзистор 2SB649A 1 Q830

EQ000000W Транзистор 2SC1815Y 29 Q001, Q002, Q031, Q032, Q051, Q201, Q251, Q252,

Q261, Q451, Q631, Q711, Q911, Q912, Q913, Q921, Q922, Q923, Q931, Q932, Q933, Q963, Q964, Q971, Q981, Q991, Q502, Q504, Q506

EQ000000Y Транзистор 2SC3779D 1 Q121

EQ000000Z Транзистор 2SC4544 4 Q501, Q503, Q505, Q401

EQ0000010 Транзистор 2SC4793 1 Q801

EQ0000011 Транзистор 2SD1499Q 1 Q722

EQ0000012 Транзистор 2SK2541 2 Q052, Q212

EQ000000Q Транзистор 3DD2553 1 Q412

EQ000000L Транзистор BC337-40 2 Q1501, Q062

EQ000000M Транзистор BF422 1 Q831

EQ000000A Транзистор DTA124ES 1 Q211

ET000000E Трансформатор 236560 1 T271

ET000000P Трансформатор BCT-1902

1 Т401

ET0000005 Трансформатор BSC29-0165 1 T461

ET000000I Трансформатор KB49C1090 1 T802

EX0000002 Тюнер UV1355

1 TU101

EXF000008 Фильтр K3351K 1 Z141

EXF00000A Фильтр LCL-2802 1 T803

EXF000009 Фильтр LCL-2826 1 T801

EF0000001 Фотоприемник HS0038A 1 IR001A

Page 9

Руководство по настройке телевизора

МОДЕЛЬ ET-2575/2975

ET-2580/2980

Системы: PAL/SECAM BG/DK/I, NTSC M

1. Сервисный режим ..............................................................................................................................................2

2. Процесс настройки.............................................................................................................................................2

3. Проверка напряжения +140 В ( В+)..............................................................................................................4

4. Настройка фокуса, ускоряющего напряжения и яркости ..........................................................................4

5. Настройка баланса белого...............................................................................................................................5

6. Настройка геометрии изображения (PAL)....................................................................................................5

7. Настройка геометрии изображения (NTSC).................................................................................................5

Page 10

1. Сервисный режим

Сервисный режим (режим “D”) необходим для настройки и регулировки параметров телевизора, например, при замене микросхемы памяти (IC 002), кинескопа.

Для входа в сервисный режим включите телевизор, нажмите кнопку VOLUME (уменьшение громкости) на панели телевизора и снизив громкость до минимального

уровня, не отпуская кнопку, нажмите кнопку DISPLAY на пульте дистанционного управления. В верхней

части экрана появится символ (D). Для выхода из сервисного режима необходимо выключить телевизор кнопкой STANDBY пульта ДУ.

2. Процесс настройки

Настройка параметров производится с пульта ДУ кнопками ◄►. Выбор регулируемого параметра – кнопками ▲▼. Выбор групп параметров – кнопками (0 – 9) . Описание меню настроек приведены в таблицах ниже. В скобках указаны параметры, которые могут быть изменены

в процессе регулировок. Значения параметров, приведенные без скобок , изменению не подлежат!

Кнопка «1» - меню регулировки баланса белого.

Настройка Описание Значение

RCUT Предел красного 80 GCUT Предел зелёного 80 BCUT Предел синего 80 GDRV Регулировка зелёного 40 BDRV Регулировка синего 40

Кнопка «2» - меню коррекции геометрических параметров изображения в системе PAL .

Настройка Описание Значение

VPOS50 Позиция по вертикали 02 HIGH50 Размер по вертикали 34 VLIN50 Линейность по вертикали 08 VCS50 S-корректировка по вертикали 07 OSDV50 Позиция экранного меню по вертикали 20

Кнопка «3» - меню коррекции геометрических размеров изображения в системе NTSC.

Настройка Описание Значение

VPOS60 Позиция по вертикали 01 HIGH60 Размер по вертикали 35 VLIN60 Линейность по вертикали 09 VCS60 S-корректировка по вертикали 0В OSDV60 Позиция экранного меню по вертикали 8А

Page 11

Кнопка «4» - меню 2 настройки геометрических параметров изображения в системе PAL .

Настройка Описание Значение

HPOS 50 Позиция по горизонтали PAL 50 Гц 08 HSIZE 5 Размер по горизонтали PAL 50 Гц 25 PARA 50 Параллелограмм PAL 50Гц 2E TRAP 50 Трапеция PAL 50 Гц 09 CORN 50 Коррекция по углам PAL 50Гц 0C VEHT 50 Коррекция по вертикали PAL 50 Гц 04 HEHT 50 Коррекция по горизонтали PAL 50 Гц 02

Кнопка «5» - меню 2 настройки геометрических параметров изображения в системе NTSC.

Настройка Описание Значение

HPOS 60 Позиция по горизонтали NTSC 60 Гц 0D HSIZE 6 Размер по горизонтали NTSC 60 Гц 27 PRAR 60 Параллелограмм NTSC 60Гц 2C TRAP 60 Трапеция NTSC 60 Гц 0C CORN 60 Коррекция по углам NTSC 60Гц 0E VEHT 60 Коррекция по вертикали NTSC 60 Гц 02 HEHT 60 Коррекция по горизонтали NTSC 60 Гц 02

Кнопка «6» - настройка AGC и параметров изображения и звука.

Настройка Описание Значение

RFAGC Настройка AGC 1C PIFAFT Настройка AFT 34 HAFC Настройка AFC 00 S-B-Y Уровень B-Y 07 S-R-Y Уровень R-Y 07 VOL05 Уровень громкости на 5% 10 VOL25 Уровень громкости на 25% 25 VOLOUT Уровень громкости на 100% 73

Кнопка «7» - системные параметры (изменять не рекомендуется).

Параметр Значение

VCDM0 2A VCDM1 3E VCDM2 40 MODE0 74 MODE1 E5 MODE2 01 OPTION 10

Page 12

Кнопка «8» меню 1 настройки параметров изображения.

Настройка Описание Значение

SCNT Контраст сигнала 0F CNTX Максимальный контраст 3F CNTN Минимальный контраст 09 BRTX Максимальная яркость 20 BRTN Минимальная яркость 30 COLX Максимальная цветность 35 COLN Минимальная цветность 00

Кнопка «9» меню 2 настройки параметров изображения.

Настройка Описание Значение

CNTC 50% контраст 20 BRTC 50% яркость 40 COLC 50% цветность 50 TNTC 50% тона (NTSC) 40 COLP Уровень цветности для PAL 00 COLS Уровень цветности для SECAM 54 BRTS Яркость для SECAM 00

Кнопка «0» меню настройки экранного меню.

Настройка Описание Значение

OSD Позиция экранного меню по горизонтали 10 TXCX Интенсивность экранного меню при

максимальном контрасте

RGCN Интенсивность экранного меню при

минимальном контрасте TNTX Максимальный уровень тона (NTSC) 50 TNTN Минимальный уровень тона (NTCS) 50 FMMODE 13 DKFMMD 20

3. Проверка напряжения +140 В ( В+)

• Включите питание телевизора (напряжение питающей сети должно быть (220±5)В).

• Подайте на антенный вход стандартный тестовый сигнал «цветные полосы».

• С пульта ДУ установите настройки изображения 50% от максимального

значения.

• На выводе (+) конденсатора C422 должно быть напряжение (140±0.5)В.

4. Настройка фокуса, ускоряющего напряжения и яркости

•

Подайте сигнал «сетка» с генератора TV сигналов.

• Войдите в сервисный режим.

• Нажмите кнопку «MUTE» на пульте ДУ, при этом изображение свернется в

горизонтальную линию.

Page 13

• Регулятором «SCREEN» (Т461), доведите интенсивность свечения линии до минимальной видимости.

• Нажмите кнопку «MUTE» пульта ДУ для восстановления растра.

• Регулируя «FOCUS» VR (Т461), добейтесь максимальной чёткости

изображения.

• Подайте сигнал (полосы градации яркости) с генератора TV сигналов. Нажмите кнопку (9) на пульте ДУ. Выберите BRTC и отрегулируйте яркость, добившись видимости границы второй полосы в 8 – уровневой шкале серого .

5. Настройка баланса белого

• Подключите тестер баланса белого (или аналогичный прибор) к телевизору согласно его инструкции по эксплуатации.

• С пульта ДУ установите настройки изображения 50% от максимального значения.

• Войдите в сервисный режим {D}. Используя анализатор цвета, замерьте чёрную часть экрана .Нажмите кнопку (1) на ПДУ. Изменяя параметры BCUT (предел синего) и GCUT (предел

зелёного), добейтесь показаний анализатора

x=284, y=299.

• Замерьте белую часть экрана. Изменяя параметры BDRV (регулировка синего) и GDRV (регулировка зелёного), добейтесь показаний анализатора

x=284, y=299.

• Повторяя действия 3 и 4, добейтесь соответствующих показаний чёрной и белой части экрана.

6. Настройка геометрии изображения (PAL)

• С пульта ДУ установите настройки изображения 50% от максимального значения .Подайте сигнал «сетка» (PAL) на RF вход.

•

Войдите в режим (D). Нажмите кнопку (4) на пульте ДУ. Выберите HPOS и отрегулируйте центр по горизонтали.

• Выберите VPOS50 и отрегулируйте центр по вертикали.

• Выберите HIGH50 и отрегулируйте размер (амплитуду) по вертикали.

• Выберите VLIN50 и отрегулируйте линейность по вертикали.

• Выберите VSC и отрегулируйте S – корректировку по вертикали.

7. Настройка геометрии изображения (NTSC)

• В режиме изображения 50% от максимального

значения подайте сигнал

«сетка (NTSC)» на RF вход.

• Войдите в режим {D}.Нажмите кнопку (5) на пульте ДУ. Выберите HPOS60 и отрегулируйте центр по горизонтали.

• Выберите VPOS60 и отрегулируйте центр по вертикали.

• Выберите HIGH60 и отрегулируйте размер (амплитуду) по вертикали.

• Выберите VLIN60 и отрегулируйте линейность по вертикали.

• Выберите VCS60 и отрегулируйте S – корректировку по вертикали.
