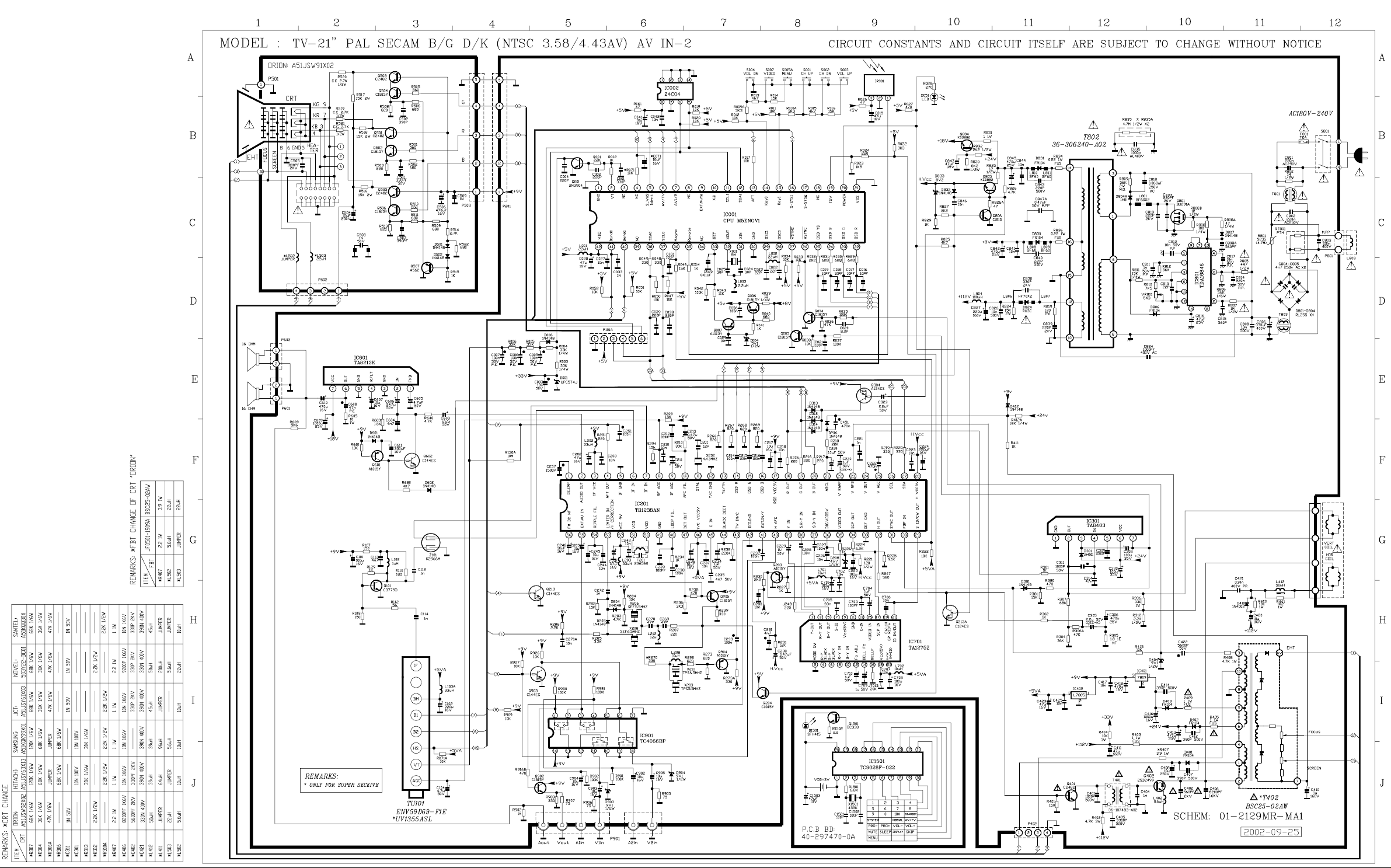

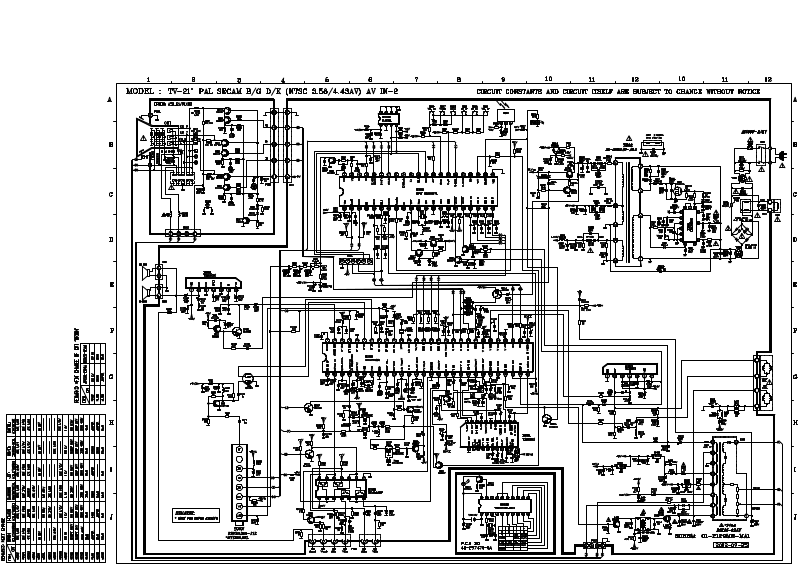

1. Сервисный режим

Сервисный режим (режим “D”) необходим для настройки и регулировки
параметров телевизора, например, при замене микросхемы памяти (IC 002),
кинескопа.

Для входа в сервисный режим включите телевизор, нажмите кнопку VOLUME
(уменьшение громкости) на панели телевизора и снизив громкость до минимального

уровня, не отпуская кнопку, нажмите кнопку DISPLAY на пульте дистанционного
управления. В верхней части экрана появится символ (D). Для выхода из
сервисного режима необходимо выключить телевизор кнопкой STANDBY пульта
ДУ.

2. Процесс настройки

Настройка параметров производится с пульта ДУ
кнопками ◄►. Выбор регулируемого параметра – кнопками ▲▼. Выбор групп
параметров – кнопками (0 – 9) .
Описание меню настроек приведены в таблицах ниже.
В скобках указаны параметры, которые могут быть изменены в процессе
регулировок. Значения параметров, приведенные без скобок , изменению не
подлежат!

Кнопка «1» - меню регулировки баланса белого.

Настройка Описание Значение

RCUT Предел красного 80
GCUT Предел зелёного 80
BCUT Предел синего 80
GDRV Регулировка зелёного 40
BDRV Регулировка синего 40

Кнопка «2» - меню коррекции геометрических параметров изображения в системе
PAL .

Настройка Описание Значение

VPOS50 Позиция по вертикали 02
HIGH50 Размер по вертикали 34
VLIN50 Линейность по вертикали 08
VCS50 S-корректировка по вертикали 07
OSDV50 Позиция экранного меню по вертикали 20

Кнопка «3» - меню коррекции геометрических размеров изображения в системе
NTSC.

Настройка Описание Значение

VPOS60 Позиция по вертикали 01
HIGH60 Размер по вертикали 35
VLIN60 Линейность по вертикали 09
VCS60 S-корректировка по вертикали 0В
OSDV60 Позиция экранного меню по вертикали 8А

2

Кнопка «4» - меню 2 настройки геометрических параметров изображения в системе
PAL .

Настройка Описание Значение

HPOS 50 Позиция по горизонтали PAL 50 Гц 08
HSIZE 5 Размер по горизонтали PAL 50 Гц 25
PARA 50 Параллелограмм PAL 50Гц 2E
TRAP 50 Трапеция PAL 50 Гц 09
CORN 50 Коррекция по углам PAL 50Гц 0C
VEHT 50 Коррекция по вертикали PAL 50 Гц 04
HEHT 50 Коррекция по горизонтали PAL 50 Гц 02

Кнопка «5» - меню 2 настройки геометрических параметров изображения в системе
NTSC.

Настройка Описание Значение

HPOS 60 Позиция по горизонтали NTSC 60 Гц 0D
HSIZE 6 Размер по горизонтали NTSC 60 Гц 27
PRAR 60 Параллелограмм NTSC 60Гц 2C
TRAP 60 Трапеция NTSC 60 Гц 0C
CORN 60 Коррекция по углам NTSC 60Гц 0E
VEHT 60 Коррекция по вертикали NTSC 60 Гц 02
HEHT 60 Коррекция по горизонтали NTSC 60 Гц 02

Кнопка «6» - настройка AGC и параметров изображения и звука.

Настройка Описание Значение

RFAGC Настройка AGC 1C
PIFAFT Настройка AFT 34
HAFC Настройка AFC 00
S-B-Y Уровень B-Y 07
S-R-Y Уровень R-Y 07
VOL05 Уровень громкости на 5% 10
VOL25 Уровень громкости на 25% 25
VOLOUT Уровень громкости на 100% 73

Кнопка «7» - системные параметры (изменять не рекомендуется).

Параметр Значение

VCDM0 2A
VCDM1 3E
VCDM2 40
MODE0 74
MODE1 E5
MODE2 01
OPTION 10

3

Кнопка «8» меню 1 настройки параметров изображения.

Настройка Описание Значение

SCNT Контраст сигнала 0F
CNTX Максимальный контраст 3F
CNTN Минимальный контраст 09
BRTX Максимальная яркость 20
BRTN Минимальная яркость 30
COLX Максимальная цветность 35
COLN Минимальная цветность 00

Кнопка «9» меню 2 настройки параметров изображения.

Настройка Описание Значение

CNTC 50% контраст 20
BRTC 50% яркость 40
COLC 50% цветность 50
TNTC 50% тона (NTSC) 40
COLP Уровень цветности для PAL 00
COLS Уровень цветности для SECAM 54
BRTS Яркость для SECAM 00

Кнопка «0» меню настройки экранного меню.

Настройка Описание Значение

OSD Позиция экранного меню по горизонтали 10
TXCX Интенсивность экранного меню при

30

максимальном контрасте

RGCN Интенсивность экранного меню при

20

минимальном контрасте
TNTX Максимальный уровень тона (NTSC) 50
TNTN Минимальный уровень тона (NTCS) 50
FMMODE 13
DKFMMD 20

3. Проверка напряжения +140 В ( В+)

• Включите питание телевизора (напряжение питающей сети должно быть
(220±5)В).

• Подайте на антенный вход стандартный тестовый сигнал «цветные полосы».

• С пульта ДУ установите настройки изображения 50% от максимального

значения.

• На выводе (+) конденсатора C422 должно быть напряжение (140±0.5)В.

4. Настройка фокуса, ускоряющего напряжения и яркости

• Подайте сигнал «сетка» с генератора TV сигналов.

• Войдите в сервисный режим.

• Нажмите кнопку «MUTE» на пульте ДУ, при этом изображение свернется в

горизонтальную линию.

4

• Регулятором «SCREEN» (Т461), доведите интенсивность свечения линии до
минимальной видимости.

• Нажмите кнопку «MUTE» пульта ДУ для восстановления растра.

• Регулируя «FOCUS» VR (Т461), добейтесь максимальной чёткости

изображения.

• Подайте сигнал (полосы градации яркости) с генератора TV сигналов.
Нажмите кнопку (9) на пульте ДУ. Выберите BRTC и отрегулируйте яркость,
добившись видимости границы второй полосы в 8 – уровневой шкале серого .

5. Настройка баланса белого

• Подключите тестер баланса белого (или аналогичный прибор) к телевизору
согласно его инструкции по эксплуатации.

• С пульта ДУ установите настройки изображения 50% от максимального
значения.

• Войдите в сервисный режим {D}. Используя анализатор цвета, замерьте
чёрную часть экрана .Нажмите кнопку (1) на ПДУ. Изменяя параметры BCUT

(предел синего) и GCUT (предел зелёного), добейтесь показаний анализатора
x=284, y=299.

• Замерьте белую часть экрана. Изменяя параметры BDRV (регулировка
синего) и GDRV (регулировка зелёного), добейтесь показаний анализатора

x=284, y=299.

• Повторяя действия 3 и 4, добейтесь соответствующих показаний чёрной и
белой части экрана.

6. Настройка геометрии изображения (PAL)

• С пульта ДУ установите настройки изображения 50% от максимального
значения .Подайте сигнал «сетка» (PAL) на RF вход.

• Войдите в режим (D). Нажмите кнопку (4) на пульте ДУ. Выберите HPOS и
отрегулируйте центр по горизонтали.

• Выберите VPOS50 и отрегулируйте центр по вертикали.

• Выберите HIGH50 и отрегулируйте размер (амплитуду) по вертикали.

• Выберите VLIN50 и отрегулируйте линейность по вертикали.

• Выберите VSC и отрегулируйте S – корректировку по вертикали.

7. Настройка геометрии изображения (NTSC)

• В режиме изображения 50% от максимального значения подайте сигнал
«сетка (NTSC)» на RF вход.

• Войдите в режим {D}.Нажмите кнопку (5) на пульте ДУ. Выберите HPOS60 и
отрегулируйте центр по горизонтали.

• Выберите VPOS60 и отрегулируйте центр по вертикали.

• Выберите HIGH60 и отрегулируйте размер (амплитуду) по вертикали.

• Выберите VLIN60 и отрегулируйте линейность по вертикали.

• Выберите VCS60 и отрегулируйте S – корректировку по вертикали.
