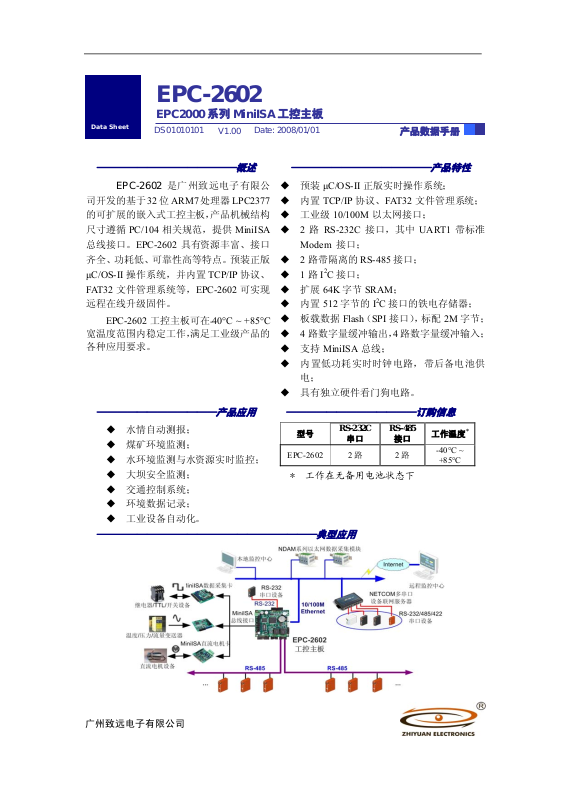

Page 1
Data Sheet
EPC-2602
EPC2000 系列 MiniISA 工控主板
DS01010101
V1.00
Date: 2008/01/01
产品数据手册
——————————————概述
EPC-2602 是广州致远电子有限公
司开发的基于 32 位 ARM7 处理器 LPC2377
的可扩展的嵌入式工控主板，产品机械结构
尺寸遵循 PC/104 相关规范，提供 MiniISA
总线接口。EPC-2602 具有资源丰富、接口
齐全、功耗低、可靠性高等特点。预装正版
μC/OS-II 操作系统，并内置 TCP/IP 协议、
FAT3 2 文件管理系统等，EPC-2602 可实现
远程在线升级固件。
EPC-2602 工控主板可在
-40°C ~ +85°C
宽温度范围内稳定工作，满足工业级产品的
各种应用要求。
——————————————产品特性
预装 μC/OS-II 正版实时操作系统；
内置 TCP/IP 协议、FAT32 文件管理系统；
工业级 10/100M 以太网接口；
2 路 RS-232C 接口，其中 UART1 带标准
Modem 接口；
2 路带隔离的 RS-485 接口；
1 路 I
2
C 接口；
扩展 64K 字节 SRAM；
内置 512 字节的 I
板载数据 Flash（SPI 接口），标配 2M 字节；
4 路数字量缓冲输出，4 路数字量缓冲输入；
支持 MiniISA 总线；
内置低功耗实时时钟电路，带后备电池供
电；
具有独立硬件看门狗电路。
————————————产品应用
水情自动测报；
—————————————订购信息
型号
煤矿环境监测；
水环境监测与水资源实时监控；
大坝安全监测；
交通控制系统；
EPC-2602
* 工作在无备用电池状态下
环境数据记录；
工业设备自动化。
——————————————————————典型应用
2
C 接口的铁电存储器；
RS-232C
串口
2 路 2路
RS-485
接口
工作温度
-40°C ~
+85°C
*
广州致远电子有限公司
Page 2
广州致远电子有限公司 EPC-2602
修订历史
版本 日期 原因
V1.00 2008/01/01
创建文档
EPC2000 系列 MiniISA工控主板
产品数据手册 ©2008 Guangzhou ZHIYUAN Electronics CO., LTD.
i
Page 3
广州致远电子有限公司 EPC-2602
销售与服务网络（一）
广州周立功单片机发展有限公司
地址：广州市天河北路 689 号光大银行大厦 12 楼 F4 邮编：510630
电话：(020)38730916 38730917 38730972 38730976 38730977
传真：(020)38730925
网址：www.zlgmcu.com
广州专卖店
南京周立功
EPC2000 系列 MiniISA工控主板
地址：广州市天河区新赛格电子城 203-204 室
电话：(020)87578634 87569917
传真：(020)87578842
北京周立功
地址：北京市海淀区知春路 113 号银网中心 A 座
1207-1208 室（中发电子市场斜对面）
电话：(010)62536178 62536179 82628073
传真：(010)82614433
杭州周立功
地址：杭州市登云路 428 号浙江时代电子市场 205 号
电话：(0571)88009205 88009932 88009933
传真：(0571)88009204
深圳周立功
地址：深圳市深南中路 2070 号电子科技大厦 A 座
24 楼 2403 室
电话：(0755)83781788（5 线）
传真：(0755)83793285
上海周立功
地址：南京市珠江路 280 号珠江大厦 2006 室
电话：(025)83613221 83613271 83603500
传真：(025)83613271
重庆周立功
地址：重庆市石桥铺科园一路二号大西洋国际大厦
（赛格电子市场）1611 室
电话：(023)68796438 68796439
传真：(023)68796439
成都周立功
地址：成都市一环路南二段 1 号数码同人港401 室（磨
子桥立交西北角）
电话：(028)85439836 85437446
传真：(028)85437896
武汉周立功
地址：武汉市洪山区广埠屯珞瑜路 158 号12128 室（华
中电脑数码市场）
电话：(027)87168497 87168297 87168397
传真：(027)87163755
西安办事处
地址：上海市北京东路 668 号科技京城东座 7E 室
电话：(021)53083452 53083453 53083496
传真：(021)53083491
地址：西安市长安北路 54 号太平洋大厦 1201 室
电话：(029)87881296 83063000 87881295
传真：(029)87880865
产品数据手册 ©2008 Guangzhou ZHIYUAN Electronics CO., LTD.
ii
Page 4
广州致远电子有限公司 EPC-2602
销售与服务网络（二）
广州致远电子有限公司
地址：广州市天河区车陂路黄洲工业区 3 栋 2 楼
邮编：510660
传真：(020)38601859
网址：www.embedtools.com
www.embedcontrol.com
www.ecardsys.com
技术支持：
（嵌入式系统事业部）
（工控网络事业部）
（楼宇自动化事业部）
EPC2000 系列 MiniISA工控主板
CAN-bus：
电话：(020)22644381 22644382 22644253
MiniARM：
电话：(020)28872684
编程器：
电话：(020)38681856 28872449
ARM 嵌入式系统：
电话：(020)28872347 28872377 22644383 22644384
iCAN 及模块：
电话：(020)28872344 22644373
以太网及无线：
电话：(02 0)22644385 22644386
分析仪器：
电话：(020)22644375 28872624 28872345
楼宇自动化：
电话：(020)22644376 22644389
销售：
电话：(020)22644249 22644399 28872524 28872342
28872349 28872569 28872573
维修：
电话：(020)22644245
产品数据手册 ©2008 Guangzhou ZHIYUAN Electronics CO., LTD.
iii
Page 5
广州致远电子有限公司 EPC-2602
EPC2000 系列 MiniISA工控主板
目 录
1. 功能简介...................................................................................................................2
1.1 产品系列概述........................................................................................................... 2
1.2 产品简介................................................................................................................... 3
1.3 产品特性................................................................................................................... 3
1.3.1 硬件特性........................................................................................................... 3
1.3.2 软件特性........................................................................................................... 4
2. 硬件结构...................................................................................................................5
3. 电气参数...................................................................................................................6
3.1 电源静态参数........................................................................................................... 6
3.2 存储参数................................................................................................................... 6
3.3 数字量输入/输出......................................................................................................6
3.4 UART........................................................................................................................6
3.5 RS-485 ......................................................................................................................7
3.6 I
3.7 以太网.......................................................................................................................7
3.8 A/D 和 D/A ...............................................................................................................7
3.9 硬件看门狗............................................................................................................... 7
4. 机械尺寸...................................................................................................................9
5. 免责声明.................................................................................................................10
2
C .............................................................................................................................7
产品数据手册 ©2008 Guangzhou ZHIYUAN Electronics CO., LTD.
1
Page 6
广州致远电子有限公司 EPC-2602
EPC2000 系列 MiniISA工控主板
1. 功能简介
1.1 产品系列概述
EPC2000 系列 MiniISA 工控主板是广州致远电子有限公司开发的基于 LPC2300 系列
ARM 处理器的可扩展的嵌入式工控主板，产品机械尺寸为 PC/104 外框尺寸（90mm×
96mm），扩展总线为 MiniISA 总线。通过 MiniISA 总线接口可以挂接本公司生产的 MiniISA
系列板卡，如智能型 MiniISA 数据板卡、智能型 MiniISA 运动控制板卡、MiniISA 人机界面
板卡、智能型 MiniISA 无线通讯板卡等，立即让您的系统拥有强大的通讯、数据采集及控制
功能，如图 1.1 所示。

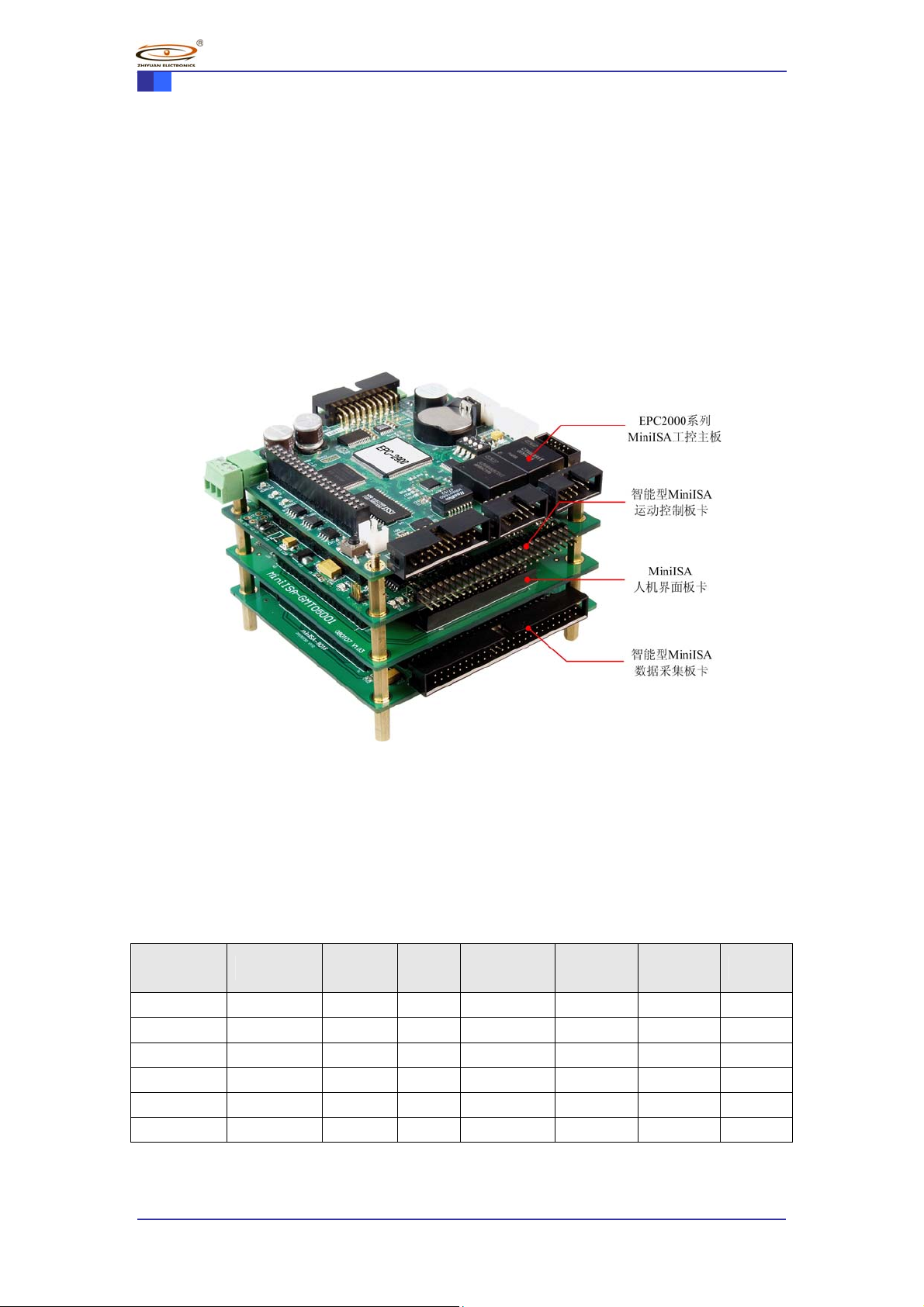

图 1.1 基于 EPC2000系列工控主板系统扩展
EPC2000 系列 MiniISA 工控主板具有资源丰富、接口齐全、低功耗、可靠性高等特点。
EPC2000 系列 MiniISA 工控主板可实现远程在线升级固件程序，可在-40℃~+80℃宽温度范
围内稳定工作，满足工业级产品的各种应用需求。EPC2000 系列 MiniISA 工控主板相关信
息见表 1.1。
表 1.1 EPC2000 系列 MiniISA 工控主板选型表
产品型号 CPU 类型
EPC-2600 LPC2377 2MB
EPC-2601 LPC2377 2MB
EPC-2602 LPC2377 2MB
EPC-2900 LPC2378 2MB
EPC-2901 LPC2378 2MB
EPC-2903 LPC2378 2MB
数据
Flash
CF 卡
接口
支持
支持
支持
支持
支持
支持
以太网
10/100M
10/100M
10/100M
10/100M
10/100M
10/100M
RS-232C CAN-bus RS-485
4 路 － －
3 路 － 1路
2 路 － 2路
4 路 2路 －
4 路 1路 －
3 路 1路 1路
产品数据手册 ©2008 Guangzhou ZHIYUAN Electronics CO., LTD.
2
Page 7
广州致远电子有限公司 EPC-2602
EPC2000 系列 MiniISA工控主板
1.2 产品简介
EPC-2602 是基于 32 位 ARM7 处理器 LPC2377 的可扩展的嵌入式工控主板，支持
10/100M 以太网（工业级）、RS-485、CF 卡接口、板载数据 Flash、A/D 转换、低功耗独立
RTC 等功能。
EPC-2602 工控主板为开发工程师提供统一的、“傻瓜”式的开发平台，用户不需研究
ARM 芯片内部的功能部件与寄存器等技术细节，只需调用 API 函数即可轻松实现 TCP/IP、
Modbus 协议、CF 卡、板载数据 Flash 读写等功能，特别适合数据记录和通信协议转换等场
合。程序与数据集成于片内，极大地提高用户程序及数据的可靠性和保密性。用户程序可实
现远程在线升级，不但使产品更快投入市场，而且现场升级简单可靠，明显增强产品的市场
竞争力。
EPC-2602 具有标准化的外型尺寸，机械结构尺寸遵循 PC/104 相关规范，同时工控板为
用户提供 MiniISA 总线接口，通过该接口可以挂接本公司生产的 MiniISA 系列智能数据采
集板卡，立即让您的系统拥有强大的数据采集功能。EPC-2602 工控主板如图 1.2 所示。

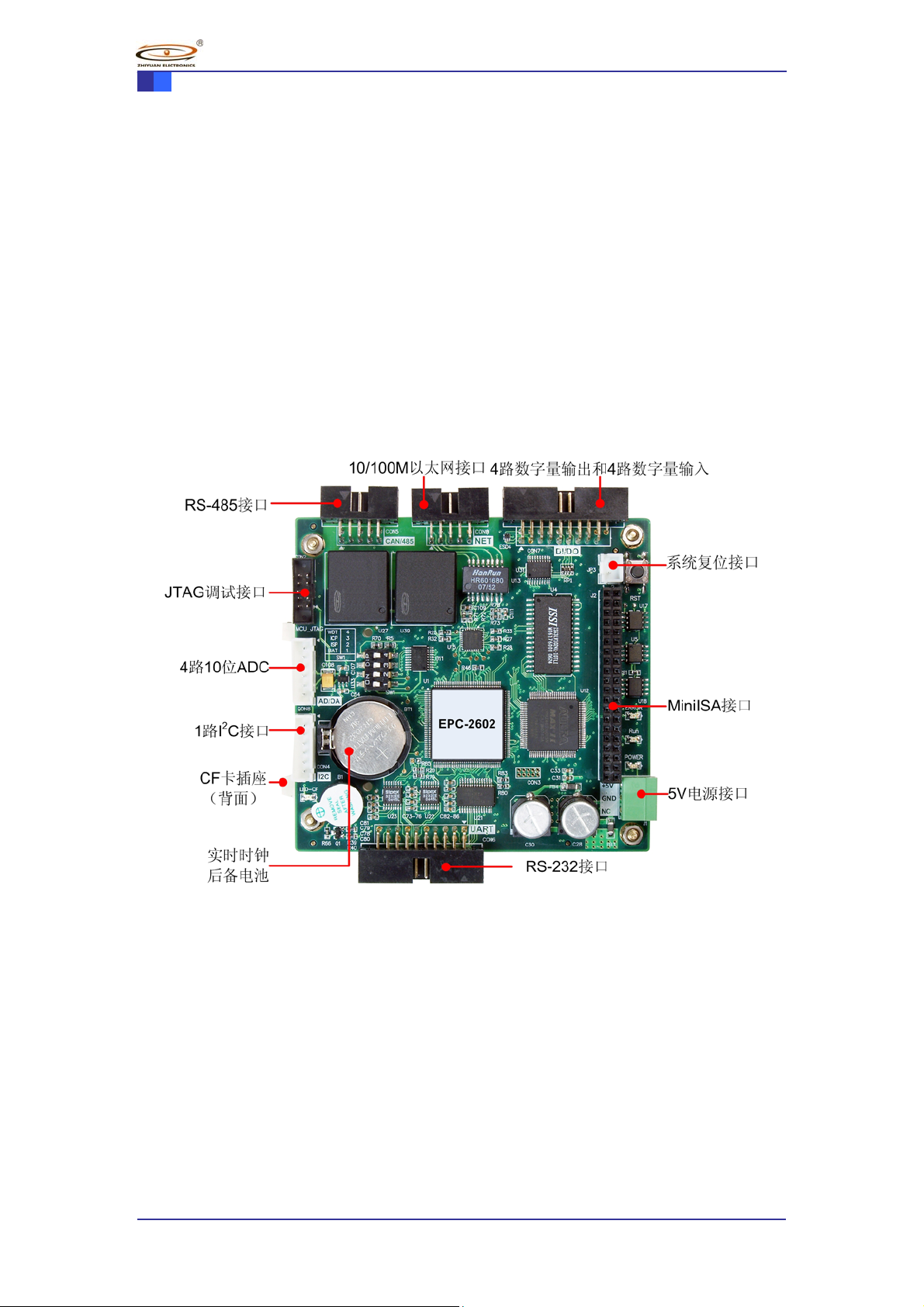

图 1.2 EPC-2602 工控主板实物图
1.3 产品特性
EPC-2602 工控主板具有如下特性：
1.3.1 硬件特性
工业级 10/100M 以太网接口；
2 路 RS-232C 接口，其中 UART1 带标准 Modem 接口；
2 路带隔离的 RS-485 接口；
扩展 64K 字节 SRAM；
内置 512 字节铁电存储器；
板载数据 Flash（SPI 接口），标配 2M 字节，可扩展为 4MB；
产品数据手册 ©2008 Guangzhou ZHIYUAN Electronics CO., LTD.
3
Page 8
广州致远电子有限公司 EPC-2602
EPC2000 系列 MiniISA工控主板
支持 CF 卡读写；
1 路高速 I²C 总线接口；
4 路数字量缓冲输出，可选 PWM 输出；
4 路数字量缓冲输入，可选捕获输入；
内置高精度 2.5V 参考源，4 通道（AIN0～AIN3）模拟量 A/D 输入，10 位分辨率，
单通道转换时间低至 2.44μs，其中 AIN3 通道支持 10 位 D/A 输出；
支持 MiniISA 总线；
独立的带看门狗功能的复位监控电路；
内置低功耗实时时钟电路，带后备电池供电；
6 层 PCB 工艺，机械尺寸：PC/104 标准尺寸(90mm × 96mm )，安装孔位置和大小
与 PC/104 相同；
工作电压：5.0V±5%；
工作温度：-40℃～+85℃。
1.3.2 软件特性
预装 μ
C/OS-II 正版实时操作系统，用户无需解决版权问题；
内置 TCP/IP 协议、FAT3 2 文件管理系统；
内置 LPC2300 底层基础驱动函数库；
可根据客户需求，增加相关协议，如 Modbus 通信协议等。
产品数据手册 ©2008 Guangzhou ZHIYUAN Electronics CO., LTD.
4
Page 9
广州致远电子有限公司 EPC-2602
EPC2000 系列 MiniISA工控主板
2. 硬件结构
EPC-2602 工控主板主要由缓冲输入/输出电路，串行通信电路、外部存储系统、复位电
路、电源管理、系统时钟等模块构成，系统框图如图 2.1 所示。

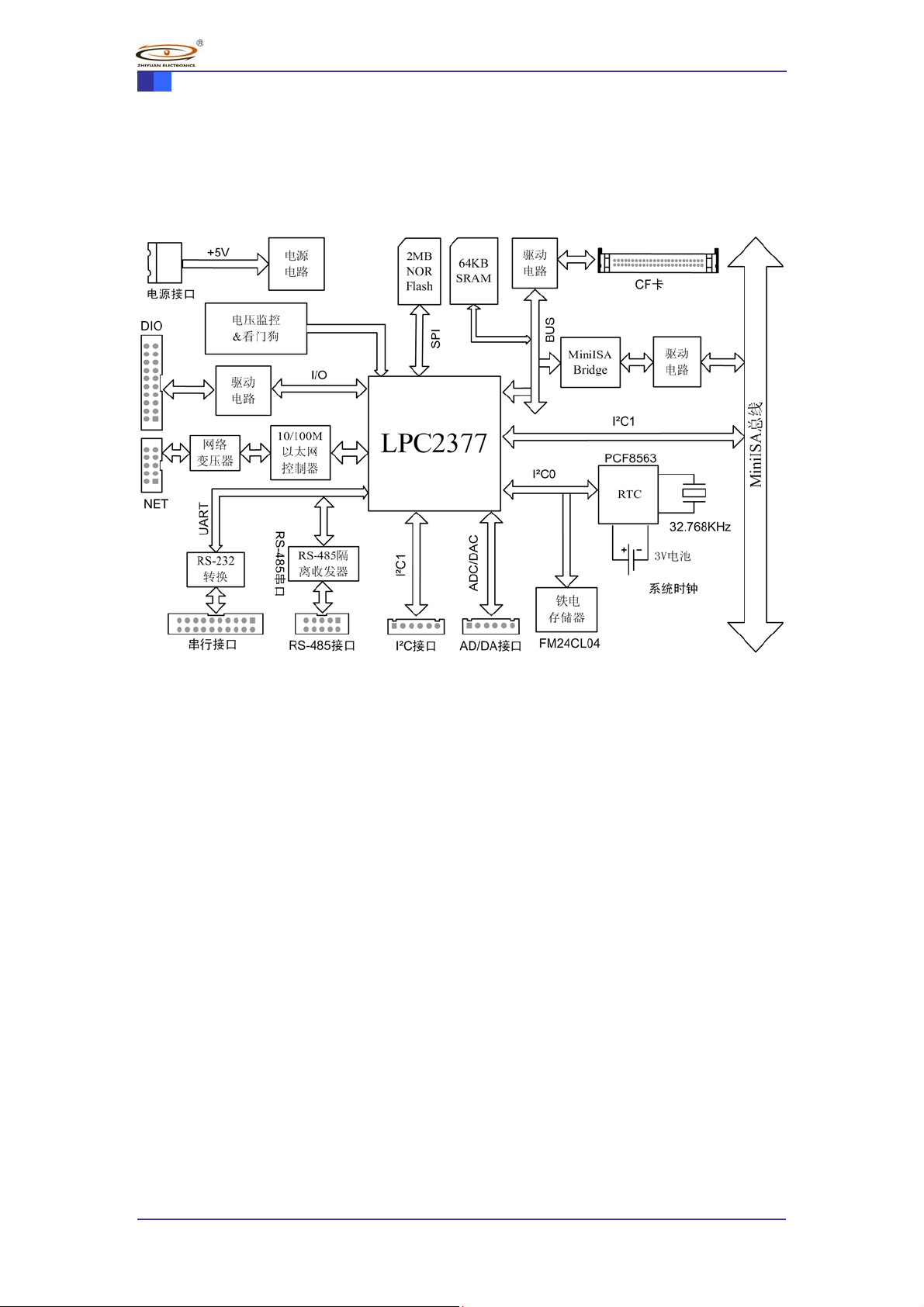

图 2.1 EPC-2602 工控主板系统结构框图
产品数据手册 ©2008 Guangzhou ZHIYUAN Electronics CO., LTD.
5
Page 10
广州致远电子有限公司 EPC-2602
3. 电气参数
3.1 电源静态参数
EPC-2602 工控主板电源部分的电气参数见表 3.1。
表 3.1 电源静态电气参数
EPC2000 系列 MiniISA工控主板
参数 标号
规格
最小 典型 最大 单位
4.75 5.0 5.25 V
工作电压
工作电流
RTC 电池供电
RTC 电池电流
V
POWER
- - 193.7 mA
I
POWER
1.7 3 3.3 V
V
BAT
2.0 μA
I
BAT
3.2 存储参数
EPC-2602 工控主板部分存储参数见表 3.2。
表 3.2 存储参数表
类型 容量
串行 flash
铁电
外扩 SRAM
2MB
512B
64KB
3.3 数字量输入/输出
EPC-2602 工控主板数字量输入/输出（DIO）电气参数见表 3.3。
表 3.3 数字量输入/输出电气参数
说明
无外围电路
无 I2C 操作
参数 标号
最小 典型 最大 单位
3.0 - - V I
高电平输出电压
低电平输出电压
高电平输出拉电流
低电平输出灌电流
高电平输入电压
低电平输入电压
输入端上拉电阻
V
OH
- - 0.2 V IOL = 1mA
V
OL
- - +24 mA
I
OH
- - -24 mA
I
OL
2.0 - - V
V
IH
- - 0.8 V
V
IL
R - 100 KΩ
3.4 UART
EPC-2602 工控主板 UART 电气参数见表 3.4。
表 3.4 UART 电气参数
标号 类别
波特率
抗静电电压
- - 115200 bps
F
UART
-15 - +15 KV
V
ESD
最小 典型 最大 单位
规格
规格
说明
= -1mA
OH
说明
产品数据手册 ©2008 Guangzhou ZHIYUAN Electronics CO., LTD.
6
Page 11
广州致远电子有限公司 EPC-2602
3.5 RS-485
EPC-2602 工控主板 RS-485 的电气参数见表 3.5。
表 3.5 RS-485 电气参数
EPC2000 系列 MiniISA工控主板
参数 标号
最小 典型 最大 单位
RS-485 节点数
RS-485 隔离电压
RS-485 速率
NET - -
Viso - - 2500 V
- - 115.2 Kbps
F
RS-485
3.6 I2C
EPC-2602 工控主板 I2C 总线电气参数见表 3.6。
表 3.6 I2C 总线参数
参数 标号
I2C 速率
高电平输入电压
低电平输入电压
F
I2C
2.3 V
V
IH
1 V
V
IL
最小 标准 最大 单位
3.7 以太网
EPC-2602 工控主板以太网的电气参数见表 3.7。
表 3.7 以太网电气参数
－
规格
128 个增强节点 个
说明
直流
规格
100 400 Kbps
参数 标号
规格
最小 典型 最大 单位
- 10/100 - Mbps
以太网速率
F
Ethernet
3.8 A/D 和 D/A
EPC-2602 工控主板模拟量 A/D 和 D/A 的电气参数见表 3.8。
表 3.8 A/D 和 D/A 电气参数
参数 标号
A/D 和 D/A 基准电压
(25℃时)
A/D 转换时间
模拟通道输入电压
A/D 分辨率
D/A 模拟输出电压
D/A 分辨率
最小 典型 最大 单位
V
2.490 2.5 2.510 V
REF
2.44 - - μs
T
AD
0 - 2.5 V
V
IA
- 10 - bit
D
AD
0 - 2.5 V
V
OA
- 10 - bit
D
DA
规格
3.9 硬件看门狗
说明
10M、100M 自适应
说明
温度漂移 70ppm/℃
AIN0~AIN3
AIN3 用于 D/A 输出
EPC-2602 工控主板硬件看门狗参数见表 3.9。
产品数据手册 ©2008 Guangzhou ZHIYUAN Electronics CO., LTD.
7
Page 12
广州致远电子有限公司 EPC-2602
EPC2000 系列 MiniISA工控主板
表 3.9 硬件看门狗参数
看门狗溢出周期 复位脉冲宽度
1.6s 200ms
产品数据手册 ©2008 Guangzhou ZHIYUAN Electronics CO., LTD.
8
Page 13
广州致远电子有限公司 EPC-2602
EPC2000 系列 MiniISA工控主板
4. 机械尺寸

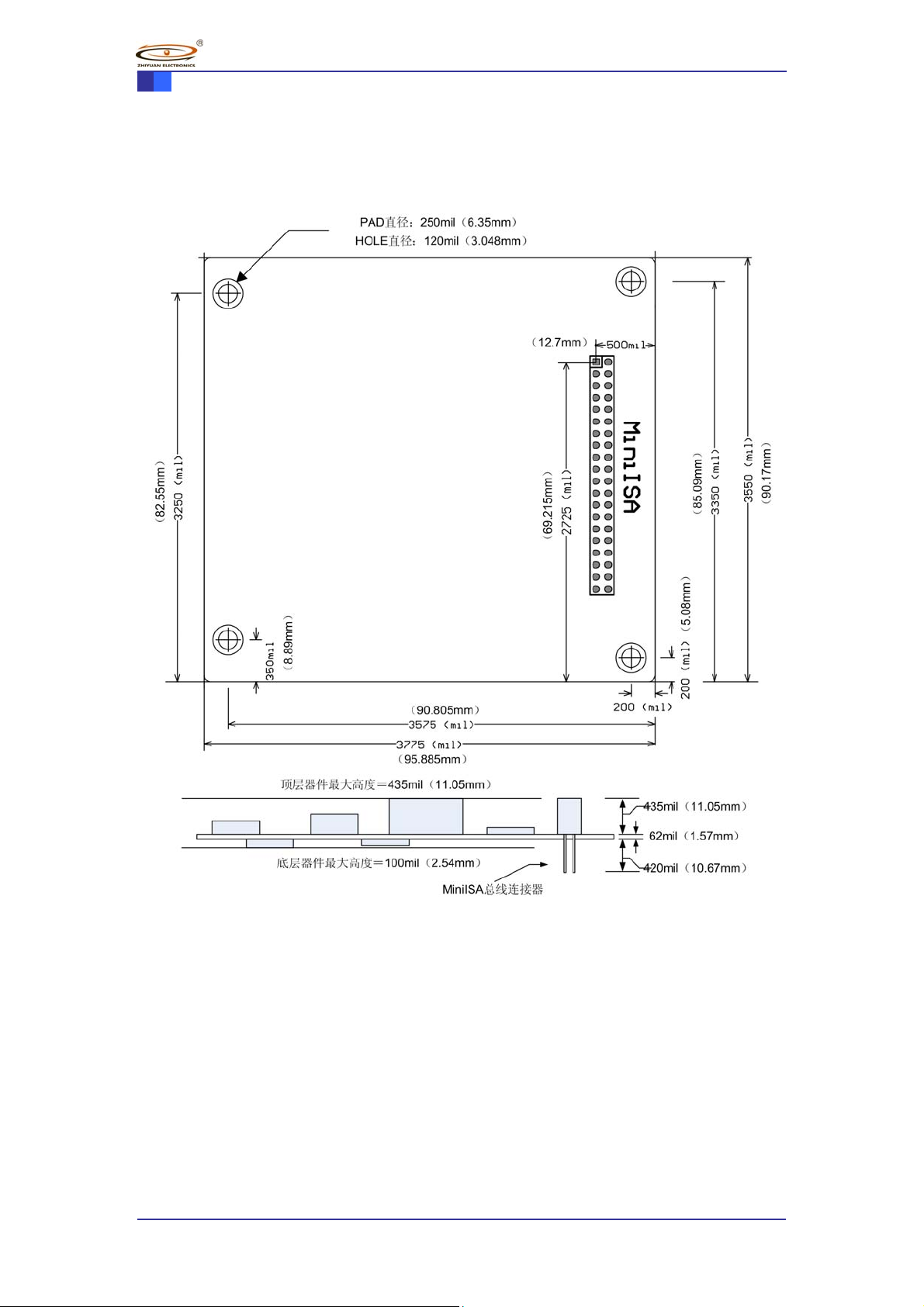

EPC-2602 工控主板外观及安装孔位置与 PC/104 相同，如图 4.1 所示。
图 4.1 EPC-2602 工控主板机械尺寸
产品数据手册 ©2008 Guangzhou ZHIYUAN Electronics CO., LTD.
9
Page 14
广州致远电子有限公司 EPC-2602
EPC2000 系列 MiniISA工控主板
5. 免责声明
开发预备知识
EPC 系列产品将提供尽可能全面的开发模板、驱动程序及其应用说明文档以方便用户
使用，但 EPC 系列产品不是教学开发平台。对于需要熟悉 ARM7 体系结构，LPC2300 系列
微控制器特性及其 ADS 开发环境的用户，建议同时购买我公司 SmartARM2300 教学开发平
台。
修改文档的权利
广州致远电子有限公司保留任何时候在不事先声明的情况下对 EPC 系列产品相关文档
的修改的权力。
ESD 静电放电保护
EPC 系列产品部分元器件内置 ESD 保护电路，以保证产品的稳定运行。安装 EPC 系列
产品时，请先将积累在身体上的静电释放，例如佩戴可靠接地的静电
环，触摸接入大地的自来水管等。
