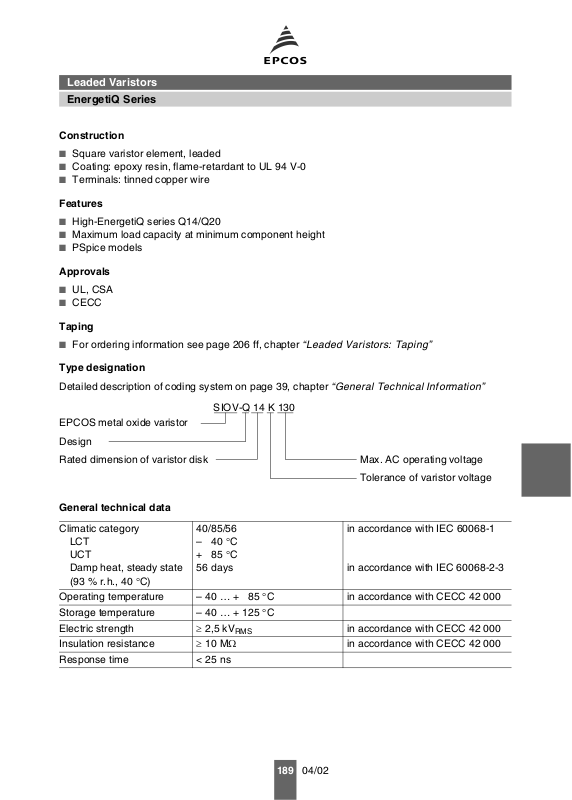

Leaded Varistors
EnergetiQ Series
Construction
■ Square varistor element, leaded
■ Coating: epoxy resin, flame-retardant to UL 94 V-0
■ Terminals: tinned copper wire
Features
■ High-EnergetiQ series Q14/Q20
■ Maximum load capacity at minimum component height
■ PSpice models
Approvals
■ UL, CSA
■ CECC
Taping
■ For ordering information see page 206 ff, chapter “Leaded Varistors: Taping”
Type designation
Detailed description of coding system on page 39, chapter “General Technical Information”
SIOV-Q 14 K 130
EPCOS metal oxide varistor
Design
Rated dimension of varistor disk Max. AC operating voltage
Tolerance of varistor voltage
General technical data
Climatic category
LCT
UCT
Damp heat, steady state
(93 % r.h., 40
°C)
40/85/56
°C
– 40
°C
+ 85
56 days
Operating temperature – 40 … + 85
Storage temperature – 40 … + 125
Electric strength
Insulation resistance
³ 2,5 kV
RMS
³ 10 MW in accordance with CECC 42 000
Response time < 25 ns
in accordance with IEC 60068-1
in accordance with IEC 60068-2-3
°C in accordance with CECC 42 000
°C
in accordance with CECC 42 000
189 04/02
Page 2
Leaded Varistors
EnergetiQ Series
Maximum ratings (TA = 85 °C)
Type
(untaped)
SIOV-
Ordering code V
RMS
V
V
DC
V
i
max
8/20 ms
A
W
max
(2 ms)
J
P
max
W
Q14K130 B72214Q0131K101 130 170 8000 75 0,80
Q14K140 B72214Q0141K101 140 180 8000 80 0,80
Q14K150 B72214Q0151K101 150 200 8000 85 0,80
Q14K175 B72214Q0171K101 175 225 8000 100 0,80
Q14K210 B72214Q0211K101 210 270 8000 115 0,80
Q14K230 B72214Q0231K101 230 300 8000 130 0,80
Q14K250 B72214Q0251K101 250 320 8000 140 0,80
Q14K275 B72214Q0271K101 275 350 8000 150 0,80
Q14K300 B72214Q0301K101 300 385 8000 175 0,80
Q14K320 B72214Q0321K101 320 420 8000 185 0,80
Q20K130 B72220Q0131K101 130 170 15000 100 1,20
Q20K140 B72220Q0141K101 140 180 15000 110 1,20
Q20K150 B72220Q0151K101 150 200 15000 120 1,20
Q20K175 B72220Q0171K101 175 225 15000 135 1,20
Q20K210 B72220Q0211K101 210 270 15000 165 1,20
Q20K230 B72220Q0231K101 230 300 15000 180 1,20
Q20K250 B72220Q0251K101 250 320 15000 195 1,20
Q20K275 B72220Q0271K101 275 350 15000 215 1,20
Q20K300 B72220Q0301K101 300 385 15000 235 1,20
Q20K320 B72220Q0321K101 320 420 15000 255 1,20
190 04/02
Page 3
Leaded Varistors
EnergetiQ Series
Characteristics (TA = 25 °C)
Type
(untaped)
SIOV-
V
v
(1 mA)
V
Q14K130 205
Q14K140 220
Q14K150 240
Q14K175 270
Q14K210 330
Q14K230 360
Q14K250 390
Q14K275 430
Q14K300 470
Q14K320 510
DV
v
(1 mA)
%
Max. clamping voltage C
v
V
i
A
typ
(1 kHz)
pF
Derating
curve
Page
V/I characteristic
Page
± 10 340 65 980 258 279
± 10 360 65 900 258 279
± 10 395 65 830 258 279
± 10 455 65 750 258 279
± 10 550 65 600 258 279
± 10 595 65 550 258 279
± 10 650 65 500 258 279
± 10 710 65 470 258 279
± 10 775 65 430 258 279
± 10 840 65 390 258 279
Q20K130 205 ± 10 340 130 1950 258 279
Q20K140 220
Q20K150 240
Q20K175 270
Q20K210 330
Q20K230 360
Q20K250 390
Q20K275 430
Q20K300 470
Q20K320 510
± 10 360 130 1800 258 279
± 10 395 130 1650 258 279
± 10 455 130 1500 258 279
± 10 550 130 1200 258 279
± 10 595 130 1100 258 279
± 10 650 130 1000 258 279
± 10 710 130 930 258 279
± 10 775 130 850 258 279
± 10 840 130 780 258 279
191 04/02
Page 4
Leaded Varistors
EnergetiQ Series
b
b
1)
d
e
1) Seating plane in accordance with IEC 60717
s
h
a

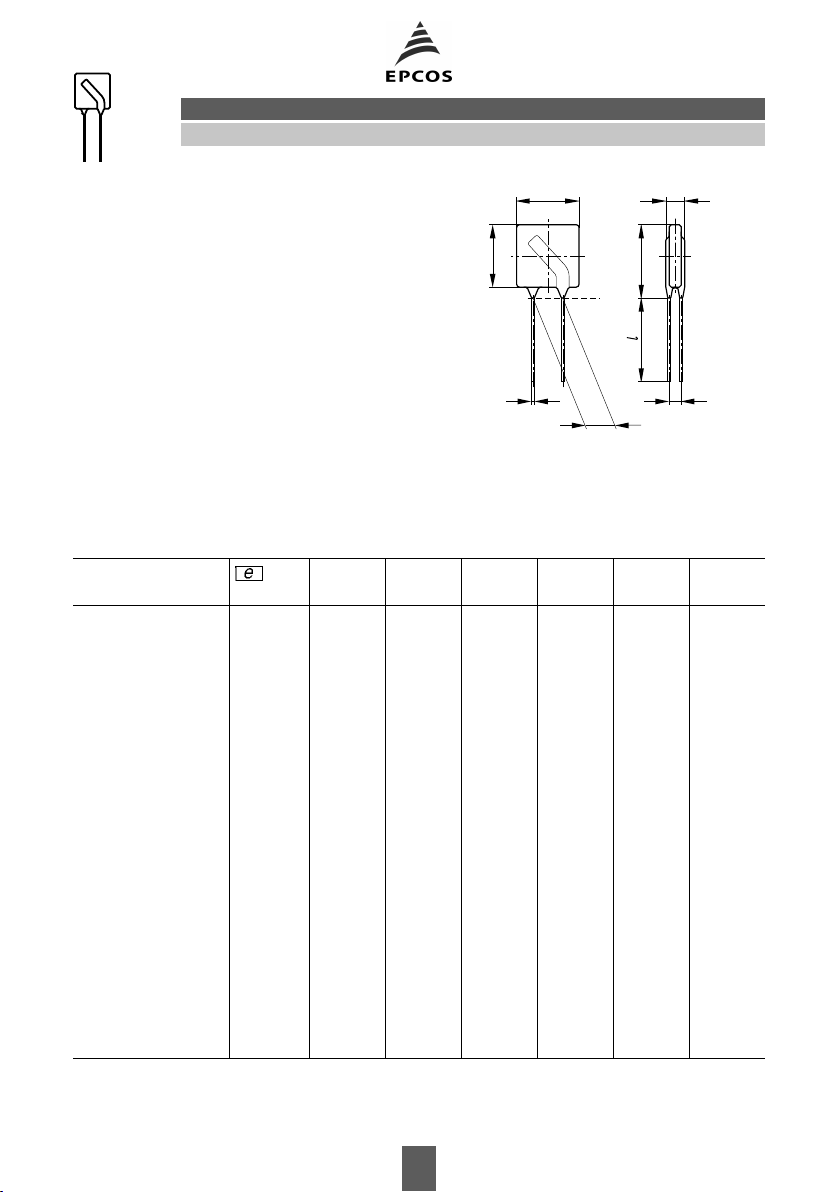

Dimensions
Type
mm
± 1
a ± 1
mm
b
max
mm
s
max
mm
h
max
mm
I
min
mm
d
mm
SIOV-Q14K130 10,0 1,9 16,5 5,0 19,5 30,0 1,0
SIOV-Q14K140 10,0 2,0 16,5 5,1 19,5 30,0 1,0
SIOV-Q14K150 10,0 2,1 16,5 5,2 19,5 30,0 1,0
SIOV-Q14K175 10,0 2,2 16,5 5,3 19,5 30,0 1,0
SIOV-Q14K210 10,0 2,2 16,5 5,4 19,5 30,0 1,0
SIOV-Q14K230 10,0 2,3 16,5 5,5 19,5 30,0 1,0
SIOV-Q14K250 10,0 2,4 16,5 5,7 19,5 30,0 1,0
SIOV-Q14K275 10,0 2,6 16,5 5,8 19,5 30,0 1,0
SIOV-Q14K300 10,0 2,8 16,5 6,1 19,5 30,0 1,0
SIOV-Q14K320 10,0 2,9 16,5 6,3 19,5 30,0 1,0
SIOV-Q20K130 10,0 1,9 22,5 5,0 27,0 30,0 1,0
SIOV-Q20K140 10,0 2,0 22,5 5,1 27,0 30,0 1,0
SIOV-Q20K150 10,0 2,1 22,5 5,2 27,0 30,0 1,0
SIOV-Q20K175 10,0 2,2 22,5 5,3 27,0 30,0 1,0
SIOV-Q20K210 10,0 2,2 22,5 5,4 27,0 30,0 1,0
SIOV-Q20K230 10,0 2,3 22,5 5,5 27,0 30,0 1,0
SIOV-Q20K250 10,0 2,4 22,5 5,7 27,0 30,0 1,0
SIOV-Q20K275 10,0 2,6 22,5 5,8 27,0 30,0 1,0
SIOV-Q20K300 10,0 2,8 22,5 6,1 27,0 30,0 1,0
SIOV-Q20K320 10,0 2,9 22,5 6,3 27,0 30,0 1,0
VAR0393-T
± 0,05
192 04/02
