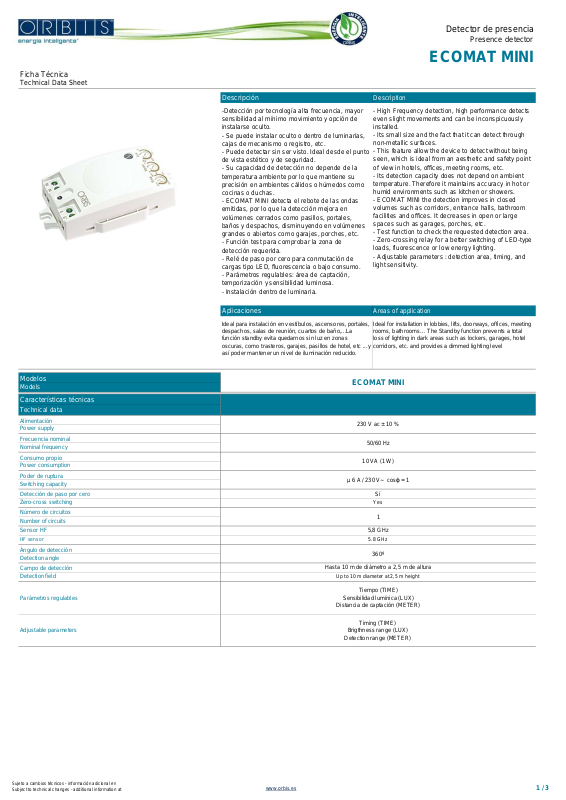

Datasheet ECOMAT MINI Specification

Page 1
Ficha Técnica
ECOMAT MINI
Sujeto a cambios técnicos - información adicional en
Technical Data Sheet
Descripción
-Detección por tecnología alta frecuencia, mayor sensibilidad al mínimo movimiento y opción de instalarse oculto.
- Se puede instalar oculto o dentro de luminarias, cajas de mecanismo o registro, etc.
- Puede detectar sin ser visto. Ideal desde el punto de vista estético y de seguridad.
- Su capacidad de detección no depende de la temperatura ambiente por lo que mantiene su precisión en ambientes cálidos o húmedos como cocinas o duchas.
- ECOMAT MINI detecta el rebote de las ondas emitidas, por lo que la detección mejora en volúmenes cerrados como pasillos, portales, baños y despachos, disminuyendo en volúmenes grandes o abiertos como garajes, porches, etc.
- Función test para comprobar la zona de detección requerida.
- Relé de paso por cero para conmutación de cargas tipo LED, fluorescencia o bajo consumo.
- Parámetros regulables: área de captación, temporización y sensibilidad luminosa.
- Instalación dentro de luminaria.
Detector de presencia
Presence detector
Description
- High Frequency detection, high performance detects even slight movements and can be inconspicuously installed.
- Its small size and the fact that it can detect through non-metallic surfaces.
- This feature allow the device to detect without being seen, which is ideal from an aesthetic and safety point of view in hotels, offices, meeting rooms, etc.
- Its detection capacity does not depend on ambient temperature. Therefore it maintains accuracy in hot or humid environments such as kitchen or showers.
- ECOMAT MINI the detection improves in closed volumes such as corridors, entrance halls, bathroom facilities and offices. It decreases in open or large spaces such as garages, porches, etc.
- Test function to check the requested detection area.
- Zero-crossing relay for a better switching of LED-type loads, fluorescence or low energy lighting.
- Adjustable parameters : detection area, timing, and light sensitivity.
Areas of application
Ideal for installation in lobbies, lifts, doorways, offices, meeting rooms, bathrooms… The Standby function prevents a total loss of lighting in dark areas such as lockers, garages, hotel corridors, etc. and provides a dimmed lighting level
ECOMAT MINI
Modelos
Models
Aplicaciones
Ideal para instalación en vestíbulos, ascensores, portales, despachos, salas de reunión, cuartos de baño,...La función standby evita quedarnos sin luz en zonas oscuras, como trasteros, garajes, pasillos de hotel, etc ...y así poder mantener un nivel de iluminación reducido.
Características técnicas
Technical data
Alimentación
Power supply
Frecuencia nominal
Nominal frequency
Consumo propio
Power consumption
Poder de ruptura
Switching capacity
Detección de paso por cero
Zero-cross switching
Número de circuitos
Number of circuits
Sensor HF
HF sensor 5.8 GHz
Ángulo de detección
Detection angle
Campo de detección
Detection field
Hasta 10 m de diámetro a 2,5 m de altura
230 V ac ± 10 %
50/60 Hz
10 VA (1 W)
µ 6 A / 230 V~ cosϕ = 1
Yes
1
5,8 GHz
360º
Up to 10 m diameter at 2,5 m height
Tiempo (TIME)
Sensibilidad lumínica (LUX)
Distancia de captación (METER)
Adjustable parameters
Subject to technical changes - additional information at
www.orbis.es
Timing (TIME)
Brigthness range (LUX)
Detection range (METER)
1 / 3 .
Page 2
Detector de presencia
ECOMAT MINI
Sección de conductor
Superficie
Sujeto a cambios técnicos - información adicional en
Presence detector
Sensibilidad lumínica
Brightness range
Rango de temporización
Tming range
Rango campo de detección
Detection range
Clase de protección
Protection class
Grado de protección
Degree of protection
Montaje del equipo
Method of mounting control
Altura de instalación
Installation height
Conexión
Connection
Wire cross section
Temperatura de funcionamiento
Operating temperature
Temperatura de transporte y almacenamiento
Transportation and storage temperature
Peso neto
Net weight
DT1350FT001 - 03, 07/2018
Cargas máximas recomendadas
Maximum recommended loads
Incandescentes
Incandescent
Fluorescentes
Fluorescent
Halógenas baja tensión
(12 V ca)
Low voltage halogen
(12 V ac)
5 lux a 2000 lux
5 lux to 2000 lux
5 s a 30 min
5 s to 30 min
2 m a 10 m
2 m to 10 m
Clase II en condiciones correctas de montaje
Class II in correct mounting conditions
IP20 según EN 60529
IP20 according to EN 60529
Oculto
Surface
Hidden
Hasta 3 m (ideal entre 2 y 3 m)
Up to 3 m (ideal between 2 and 3 m)
borne de tornillo
screw terminals
0,75 mm2 a 1,5 mm²
0.75 mm² to 1.5 mm²
-20 ºC a 50 ºC
-20 ºC to 50 ºC
-20ºC a 70 ºC
-20ºC to 70 ºC
70 g
Halógenas (230 Vca) Lámparas bajo consumo Downlights
Halogen (230 V ac) Low consumption lamps Downlights
LED
Conexión
Wiring diagram
1000 W
160 VA / 20 uF 200 VA 500 W 150 VA 150 VA 200 VA
Dimensiones exteriores
Overall dimensions
Subject to technical changes - additional information at
www.orbis.es
2 / 3 .
Page 3
ECOMAT MINI
Reference Directives
Accesorios / Opciones
Approvals and marking
Normas de referencia
Sujeto a cambios técnicos - información adicional en
Accessories / Options available
Código Código Código
Code: Code: Code:
Código Código Código
Code: Code: Code:
Detector de presencia
Presence detector
Código
Code
OB135012
Marcado
Directivas de referencia
Reference standards
DT1350FT001 - 03, 07/2018
Modelo
Model
ECOMAT MINI 230 Vac, 50-60 Hz
2014/53/EU (RED); 2011/65/CE (RoHS)
EN 300 440 V2.1.1 EN 55015:2006 + A1:2007 + A2:2009 EN 61000-3-2:2014; EN 61000-3-3:2013 EN 60669-1:1999 + A1:2002 + A2:2008 EN 60669-2-1:2004 + A1:2009 + A12:2010 EN 301 4891 V1.9.2 EN 301 4893 V1.6.1 EN 55022:2010 + AC:2011 EN 61000-4-2:2009; EN 61000-4-4:2012 EN 61000-4-5:2014; EN 61000-4-6:2014 EN 61000-4-11:2004 EN 61000-4-3:2006 + A1:2008 + A2:2010
Aplicaciones
Aplications
Trasteros, garajes, pasillos de hotel
Lockers, garages, hotel corridors
Subject to technical changes - additional information at
www.orbis.es
3 / 3 .
