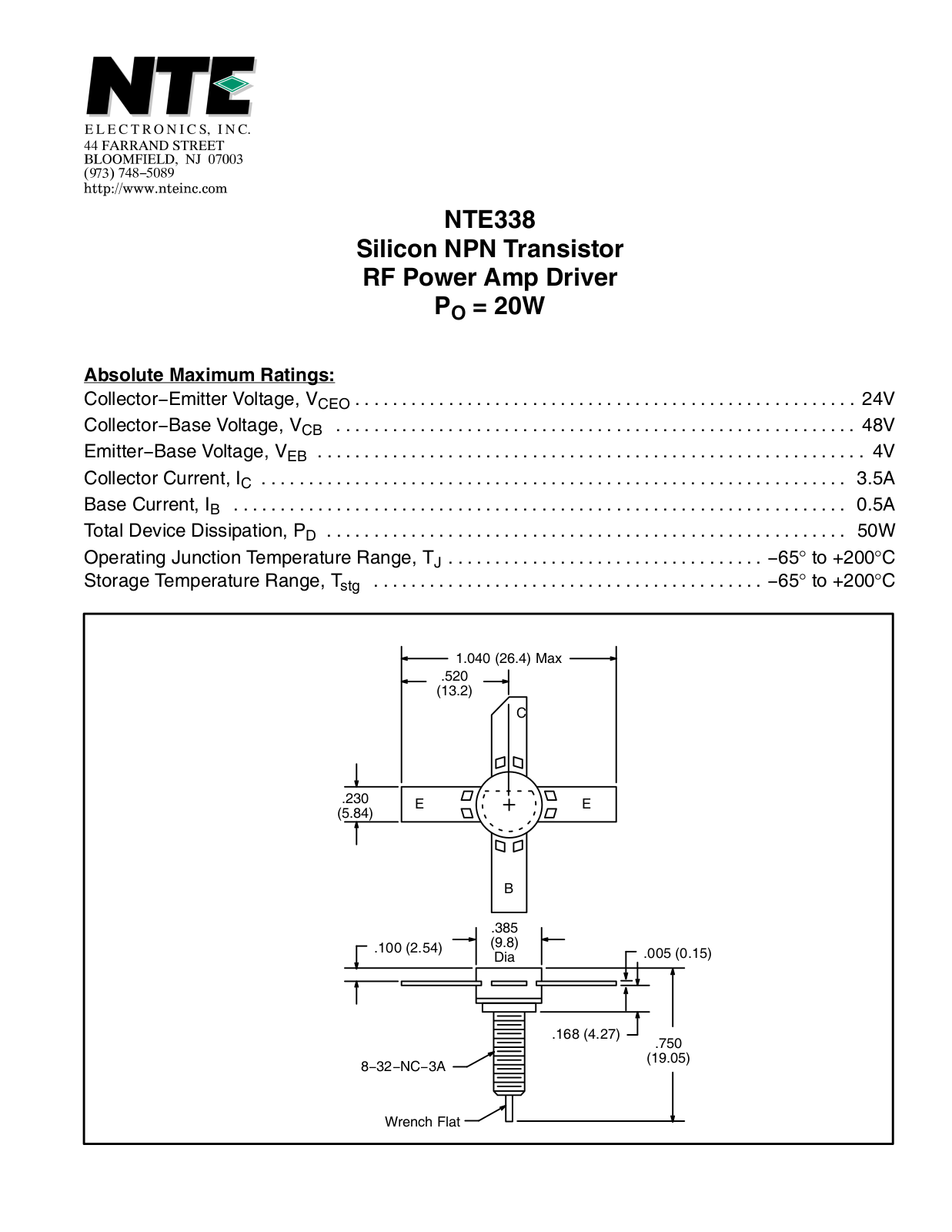

Silicon NPN Transistor
RF Power Amp Driver
Absolute Maximum Ratings:
Collector−Emitter Voltage, V
Collector−Base Voltage, V
Emitter−Base Voltage, V
Collector Current, I
Base Current, I
C
B
Total Device Dissipation, P
Operating Junction Temperature Range, T
Storage Temperature Range, T
CEO
CB
EB
D
stg
NTE338
PO = 20W
J
1.040 (26.4) Max
.520
(13.2)
C
24V. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
48V. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4V. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.5A. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0.5A. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
50W. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
−65° to +200°C. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
−65° to +200°C. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
.230
(5.84)
.100 (2.54)
8−32−NC−3A
Wrench Flat
EE
B
.385
(9.8)
Dia
.168 (4.27)
.005 (0.15)
.750
(19.05)
