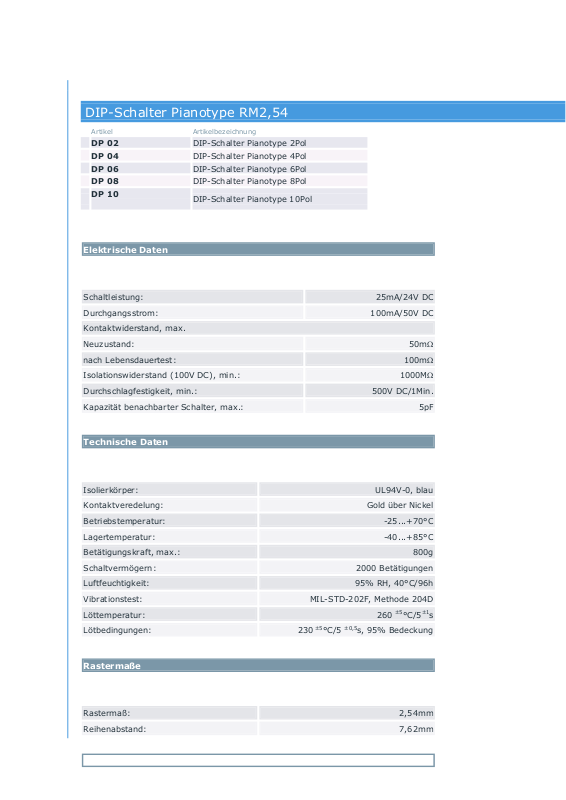

DIP-Schalter Pianotype RM2,54
Artikel Artikelbezeichnung
DP 02 DIP-Schalter Pianotype 2Pol
DP 04 DIP-Schalter Pianotype 4Pol
DP 06 DIP-Schalter Pianotype 6Pol
DP 08 DIP-Schalter Pianotype 8Pol
DP 10
Elektrische Daten
Schaltleistung: 25mA/24V DC
Durchgangsstrom: 100mA/50V DC
Kontaktwiderstand, max.
Neuzustand:
nach Lebensdauertest:
Isolationswiderstand (100V DC), min.:
Durchschlagfestigkeit, min.: 500V DC/1Min.
Kapazität benachbarter Schalter, max.: 5pF
DIP-Schalter Pianotype 10Pol
50mΩ
100mΩ
1000MΩ
Technische Daten
Isolierkörper: UL94V-0, blau
Kontaktveredelung: Gold über Nickel
Betriebstemperatur: -25...+70°C
Lagertemperatur: -40...+85°C
Betätigungskraft, max.: 800g
Schaltvermögern: 2000 Betätigungen
Luftfeuchtigkeit: 95% RH, 40°C/96h
Vibrationstest: MIL-STD-202F, Methode 204D
Löttemperatur: 260 ±5°C/5±1s
Lötbedingungen: 230
±5
°C/5
±0,5
s, 95% Bedeckung
Rastermaße
Rastermaß: 2,54mm
Reihenabstand: 7,62mm
Page 2

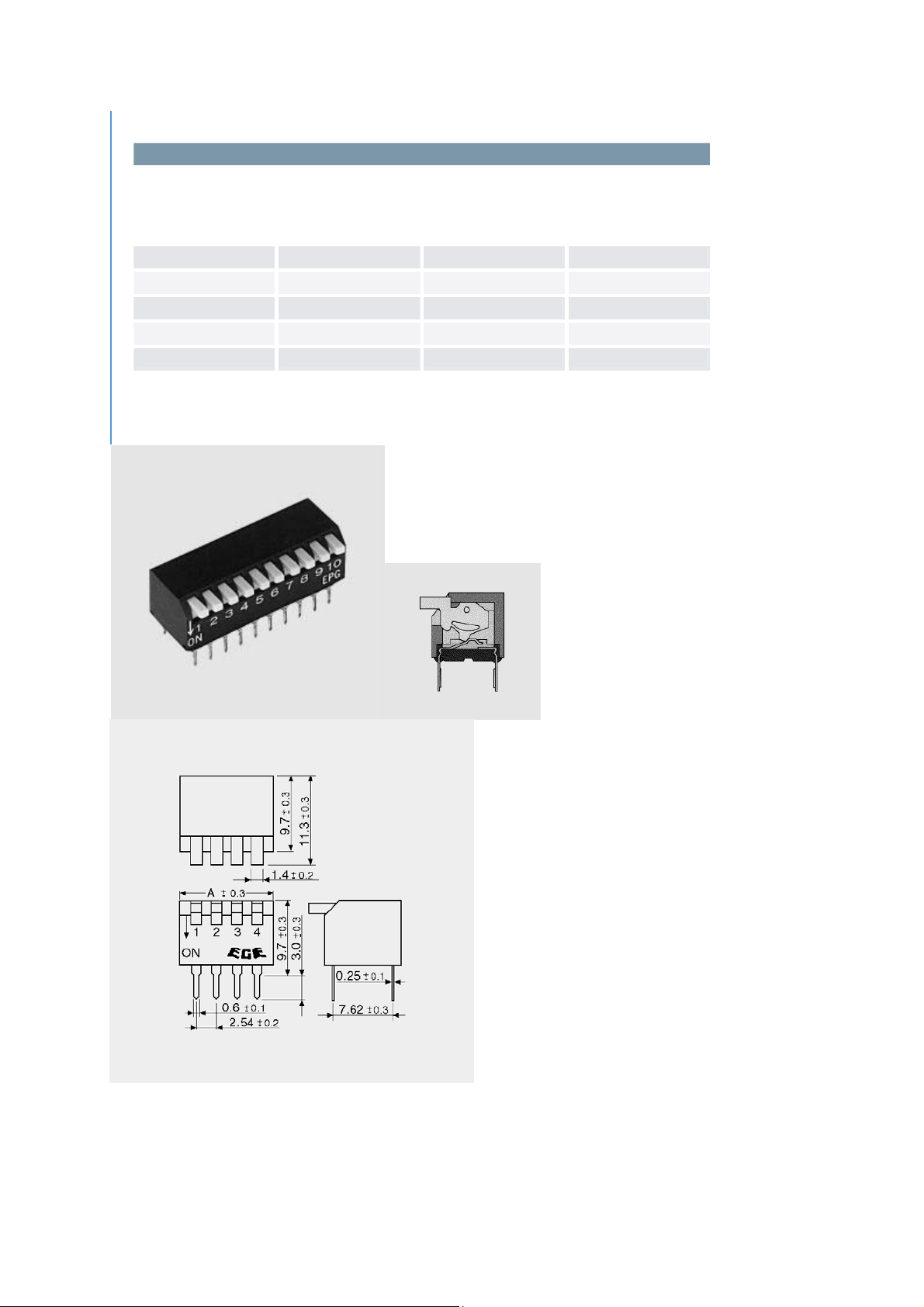

Abmessungen
Type Schalter A VPE
[mm] [Stück/Stange]
DP 02 2 6,7 80
DP 04 4 11,7 44
DP 06 6 16,7 31
DP 08 8 21,7 23
DP 10 10 26,7 19
