DMP-9000

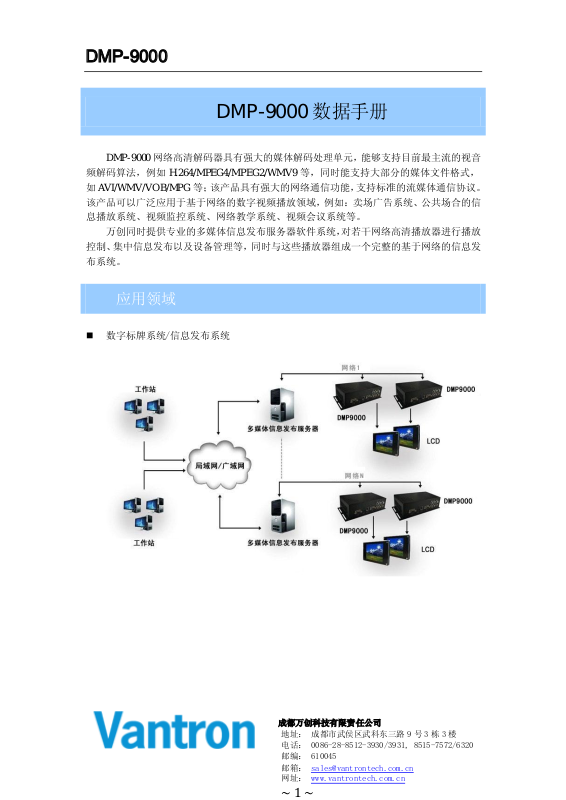

DMP-9000 数据手册

应用领域

DMP-9000 网络高清解码器具有强大的媒体解码处理单元，能够支持目前最主流的视音
频解码算法，例如 H.264/MPEG4/MPEG2/WMV9 等，同时能支持大部分的媒体文件格式，
如 AVI/WMV/VOB/MPG 等；该产品具有强大的网络通信功能，支持标准的流媒体通信协议。
该产品可以广泛应用于基于网络的数字视频播放领域，例如：卖场广告系统、公共场合的信
息播放系统、视频监控系统、网络教学系统、视频会议系统等。

万创同时提供专业的多媒体信息发布服务器软件系统，对若干网络高清播放器进行播放
控制、集中信息发布以及设备管理等，同时与这些播放器组成一个完整的基于网络的信息发
布系统。

 数字标牌系统/信息发布系统

成都万创科技有限责任公司

地址： 成都市武侯区武科东三路 9 号 3 栋 3 楼
电话： [phone]/3931, 8515-7572/6320
邮编： 610045
邮箱： [e-mail]
网址： www.vantrontech.com.cn

~ 1 ~

DMP-9000

主要特性

 网络教学

DMP-9000 的主要特性如下：

 主芯片

嵌入式 ARM 兼容处理器（200MHz）

 DSP 解码

高性能视频解码器

 内存

128M DDR 和 16M flash

 操作系统

嵌入式实时 Linux，V2.4.22 内核

 视频解码标准

- H.264 MP@L4.0 和 HP@L4.0（最大分辨率为 1920*1080p60）

- WMV9/VC-1 MP@ML（最大分辨率为 1920*1080p60）

- MPEG-4.2 ASP@L5（最大分辨率为 1920*1080p60）

- MPEG-2 MP@HL （最大分辨率为 1920*1080p60）

- MPEG-1

- DVD-video

 视频输出接口

- 1 路 HDMI 输出接口

- 1 路复合输出接口

- 1 路色差分量输出

- 1 路 VGA 输出

成都万创科技有限责任公司

地址： 成都市武侯区武科东三路 9 号 3 栋 3 楼
电话： [phone]/3931, 8515-7572/6320
邮编： 610045
邮箱： [e-mail]
网址： www.vantrontech.com.cn

~ 2 ~

DMP-9000

外部接口

- 1 路 S-Video 输出接口

 音频解码标准

- 16 位线性 PCM，支持 HDCD

- MPEG-1 和 MPEG-2 图层 I, II 和 III (MP3) 2.0

- MPEG-2 和 MPEG-4 AAC-LC 2.0

- MPEG-4 BSAC 2.0

- DTS 5.1

- WMA9@L3 2.0, WMA9 Pro@M2 5.1

 音频输出接口

- HDMI

- 1 路立体声 RCA 输出接口

 外围接口

- 1 路 10/100M 以太网口

- 2 路 USB2.0 主接口

- SD 卡插槽

- IrDA 红外接收

- 1 路 RS-232 串口

- miniPCI 插槽(可选)、支持无线功能（WiFi）

 高级特性

- 看门狗

- RTC（实时时钟）

- LED 指示灯

- 密码保护

- 出厂设置恢复键

- 高稳定性双系统（1 个主系统和 1 个备用系统）

 工作温度

-20 ~ +60゜C

 工作湿度

20 ~ 80%

 输入电源

DC 12V

 功耗
 低于 5.4 瓦

面板和背板接口如图 1.1 和 1.2 所示，说明见下表：

成都万创科技有限责任公司

地址： 成都市武侯区武科东三路 9 号 3 栋 3 楼
电话： [phone]/3931, 8515-7572/6320
邮编： 610045
邮箱： [e-mail]
网址： www.vantrontech.com.cn

~ 3 ~

DMP-9000

接口

说明

‘RS-232’

RS-232 串口

‘HDMI’

HDMI 数字视频输出端口/音频输出端口

‘S-Video’

S-video 视频输出端口

‘VGA’

VGA 视频输出端口

‘YPbPr’

色差分量（YPbPr）输出端口

‘composite’

复合视频输出端口

‘Audio-L/R’

立体声输出端口

‘Ethernet’

10/100M 以太网端口

‘USB1/USB2’

2 路 USB 2.0 主端口

‘IR’

IrDA 红外接收端口

‘Reset’

重置键

‘SD Card’

SD 卡插槽

‘Power’

12V 直流电

LED

DMP-9000 共有 6 种 LED 运行状态指示：

- ‘LINK’： 以太网端有数据包传输时状态指示灯闪烁。

图

-1.1

前视图

图

-1.2

后视图

成都万创科技有限责任公司

地址： 成都市武侯区武科东三路 9 号 3 栋 3 楼
电话： [phone]/3931, 8515-7572/6320
邮编： 610045
邮箱： [e-mail]
网址： www.vantrontech.com.cn

~ 4 ~

DMP-9000

- ‘100M’：以太网带宽为 100M bps 时状态指示灯亮，否则状态指

示灯熄灭。

- ‘SYSTEM’：显示整个 系统的运行 状态。系统 启动完 成并 开始从

SD 卡读取数据时状态指示灯亮（持续亮）。

- ‘Power’：上电时状态指示灯亮。

- ‘Status’： 保留。

- ‘WLAN’：WiFi 模块持续工作时状态指示灯亮。
