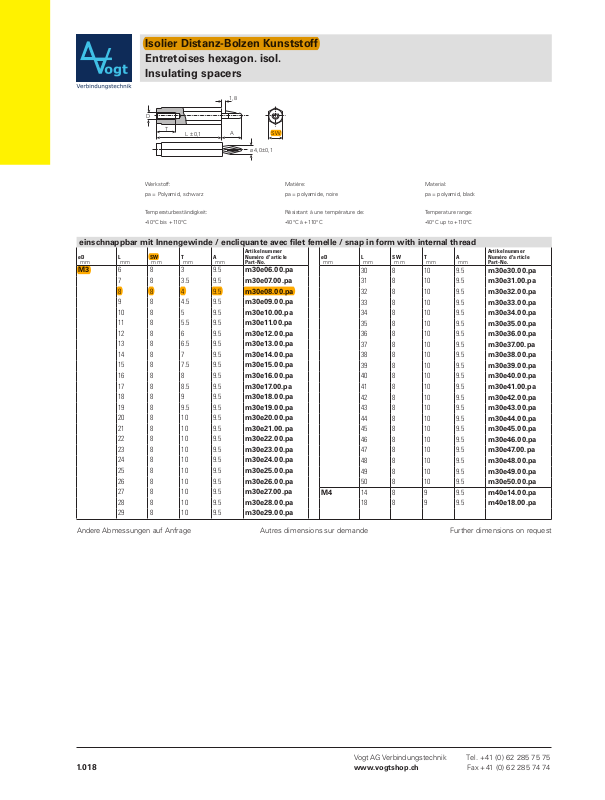

Isolier Distanz-Bolzen Kunststoff
Entretoises hexagon. isol.
Insulating spacers
1,8
D
T
L ± 0,1
A
SW
ø 4,0±0,1
Werkstoff:
pa = Polyamid, schwarz
Temperaturbeständigkeit:
-40°C bis +110°C
Matière:
pa = polyamide, noire
Résistant à une température de:
-40°C à +110°C
Material:
pa = polyamid, black
Temperature range:
-40°C up to +110°C
einschnappbar mit Innengewinde / encliquante avec let femelle / snap in form with internal thread
øD
mm
L
mm
SW
mm
T
mm
A
mm
M3 6 8 3 9.5 m30e06.00.pa
7 8 3.5 9.5 m30e07.00.pa
8 8 4 9.5 m30e08.00.pa
9 8 4.5 9.5 m30e09.00.pa
10 8 5 9.5 m30e10.00.pa
11 8 5.5 9.5 m30e11.00.pa
12 8 6 9.5 m30e12.00.pa
13 8 6.5 9.5 m30e13.00.pa
14 8 7 9.5 m30e14.00.pa
15 8 7.5 9.5 m30e15.00.pa
16 8 8 9.5 m30e16.00.pa
17 8 8.5 9.5 m30e17.00.pa
18 8 9 9.5 m30e18.00.pa
19 8 9.5 9.5 m30e19.00.pa
20 8 10 9.5 m30e20.00.pa
21 8 10 9.5 m30e21.00.pa
22 8 10 9.5 m30e22.00.pa
23 8 10 9.5 m30e23.00.pa
24 8 10 9.5 m30e24.00.pa
25 8 10 9.5 m30e25.00.pa
26 8 10 9.5 m30e26.00.pa
27 8 10 9.5 m30e27.00.pa
28 8 10 9.5 m30e28.00.pa
29 8 10 9.5 m30e29.00.pa
Artikelnummer
Numéro d'article
Part-No.
øD
mm
L
mm
SW
mm
T
mm
A
mm
30 8 10 9.5 m30e30.00.pa
31 8 10 9.5 m30e31.00.pa
32 8 10 9.5 m30e32.00.pa
33 8 10 9.5 m30e33.00.pa
34 8 10 9.5 m30e34.00.pa
35 8 10 9.5 m30e35.00.pa
36 8 10 9.5 m30e36.00.pa
37 8 10 9.5 m30e37.00.pa
38 8 10 9.5 m30e38.00.pa
39 8 10 9.5 m30e39.00.pa
40 8 10 9.5 m30e40.00.pa
41 8 10 9.5 m30e41.00.pa
42 8 10 9.5 m30e42.00.pa
43 8 10 9.5 m30e43.00.pa
44 8 10 9.5 m30e44.00.pa
45 8 10 9.5 m30e45.00.pa
46 8 10 9.5 m30e46.00.pa
47 8 10 9.5 m30e47.00.pa
48 8 10 9.5 m30e48.00.pa
49 8 10 9.5 m30e49.00.pa
50 8 10 9.5 m30e50.00.pa
M4 14 8 9 9.5 m40e14.00.pa
18 8 9 9.5 m40e18.00.pa
Artikelnummer
Numéro d'article
Part-No.
Andere Abmessungen auf Anfrage Autres dimensions sur demande Further dimensions on request
