DDMF5 4ADP 使用手册 DDMF5 4ADP 使用手册
DDMF5-4ADP
PT-100 铂电阻
Profibus - dp
使用手册
捷通科技有限公司
中国专利技术产业化示范园区
四川 · 德阳 珠江东路 99 号
Email:[email protected]
注 使用手册修改恕不另行通知
敬请关注 http://www.jtplc.com
软件板本的升级信息
Http://www.jtplc.com Email [email protected]
捷通科技有限公司
四川德阳珠江东路 99 号 邮编:618000 TEL:0838-2901560
捷通科技有限公司
Page 2
DDMF5 4ADP 使用手册 DDMF5 4ADP 使用手册
主要用途
统的模拟量输入扩展 采用 Profibus 专用芯片 支持所有 Profibus-dp 现场总线系统
主要特点
Profibus dp 通讯方式 支持多种组态软件 PLC 系统
4 通道 12 Bit PT-100 铂电阻输入
19.2Kbps 6 Mbps自适应波特率选择 特殊情况下可使用 12Mbps 接收 发送指示状态
DC24V电源与通讯回路隔离
电源极性保护
主要参数 表
使用方法
技术规范内容
１． 通讯速率
９．６Ｋｂｐｓ １９．２Ｋｂｐｓ ４５．４５ ３１．２５ Ｋｂｐｓ ９３．７５Ｋｂｐｓ １８７．５Ｋｂｐｓ ５００Ｋｂｐｓ
１．５Ｍｂｐｓ ３Ｍｂｐｓ ６Ｍｂｐｓ １２Ｍｂｐｓ 特殊要求时可定制
用于现场总线 FCS 可编程控制器 PLC DCS PCS 计算机等控制 数据采集系
1
表 1
工作电压 DC24V 5%带电源极性保护
功率消耗 最大 3200mW
通讯接口 标准 Profibus 接口 最多为 126 个模块
通讯速率 19.2Kbps 6 Mbps自适应波特率选择
兼容性 与 Profibus 系统完全兼容
传送距离 Profibus 专用线<1.2KM 中继器 光纤器可扩展距离
输入接口 ４ 通道三线 ＰＴ－１００ 输入 －５０ ２００ 或－５０ ４１０ 可
模拟量分辨率
12 Bit
输入隔离 电源与通讯回路隔离电压 2500V
适用范围 所有 Profibus 主站设备 PLC PC DCS 可连接
刷新速度 单个模块 ０．５ １ｓ
外形尺寸 宽 71×高 26×长 128mm
重量 不含包装约 0.22Kg
安装方式 标准 U 型导轨安装
工作温度 10 +55
工作湿度 35 ~ 85% 不结露
A 01
ＣＯＭ１
ＣＯＭ２
＋２４Ｖ
ＣＯＭ
１２８ ｍｍ
Ｖ１
Ｖ１
Ｖ２
Ｖ２
-50~410Pt-100iput
ＰＧ
ＤＤＭＦ５－４ＡＤＰ
PROFIBUS-DP FCS COMMUNICTION
4CH------------------50~200Pt-100input
4CH------------------50~650
DC 24V/120mA POWER
外形尺寸及端子结构图
Ｖ３
Ｖ３
ＣＯＭ３
Ｖ４
Ｖ４
ＣＯＭ６
ＰＧ
Ｂ（３）
Ａ（８）
７１ ｍｍ
２６ ｍｍ
２ 连接数量 最多为 126 个
3 用户参数设置
支持用户参数设置温度范围 温度数据或字数据 断线报警方式等设置
参数设置
本模块参数设置方式有两种 模块手动地址设置方式和用户参数设置方式
１ 地址设置方式
本模块采用通过拨码开关 ＳＷ１ 进行模块地址手动设置 ＯＮ 表示 ０ ＯＦＦ 表示 １ 见图
１ 所示
图 1
模块地址=SW1 的 1 6 位 按十六进制计算
A0A1A2A3A4A5=110000 模块地址为 03H 3
A0A1A2A3A4A5=111111 模块地址为 3FH 63
A 02
捷通科技有限公司
Http://www.jtplc.com Email [email protected]
捷通科技有限公司
四川德阳珠江东路 99 号 邮编:618000 TEL:0838-2901560
Page 3
DDMF5 4ADP 使用手册 DDMF5 4ADP 使用手册
出厂设置通讯格式为 地址为 ３ 其中 SW1 的第 8 位必须设置为 OFF 状态
2 用户参数设置 见图 2 所示
用户参数设置后还必须配合从站用户参数配置界面进行相应设置 详见
结构框图及输入通道 连接示意图
ＰＴ １００铂热电阻
ＰＴ １００铂热电阻
模块工作电源
Ｖ１
Ｖ１
ＣＯＭ１
Ｖ２
Ｖ２
ＣＯＭ２
２４Ｖ
ＭＣＵ
Ｉｓｏｌａｔｅｄ
＆
１２Ｂｉｔ Ａ／Ｄ
Ｉｓｏｌａｔｅｄ
ＤＣ／ＤＣ
Ｉｓｏｌａｔｅｄ
ＰＯＷＥＲ
Ｍ
ＰＯＷＥＲ
ＰＲＯＦＩＢＵＳ ＤＰ
ｃｏｍｍｕｎｉｃｔｉｏｎ
图 2
输入与数码值关系
见图 3 所示
４１０
２００
１５０
３６８
１００
２７６
５０
１８４
９２
０
－５０
０
－５０
负温度值按其补码输出 例如 －５０＝０－５００＝６５０３６ 或 ０ｘＦＥ０Ｃ
８１９ １６３８ ２４５７ ３２７６ ４０９６
１５０（３６８）１００（２７６）５０（１８４）０（９２）
图 3
A 03
调试说明
Ｖ３
Ｖ３
ＣＯＭ３
ＰＴ １００铂热电阻
Ｖ４
Ｖ４
ＣＯＭ４
ＰＴ １００铂热电阻
ＲＸＤ
两线通讯接口
ＴＸＤ
断线
２００（４１０）
数值输出
温度输出 １０
图 20
ＤＡＴＡ
调试说明
DDMF5 4ADP采集模块适用于－５０ ２００ 或－５０ ４１０ 范围 三线 ＰＴ－１００温度数据采集
在使用前进行调试有助于您更了解该模块的工作特点
1 连接工作电源
本模块工作电源为 DC24V 单个模块电流需求大约 80mA 为了让模块能稳定工作 适当
留有一定电源余量是必要的
DC24V电源可以是 PLC 本机自带的传感器用电源 必须确保 PLC 工作的必须电源容量
也可以是自配的其他直流电源 如用开关稳压电源必须保证电源品质 如选择纹波小 电磁辐
射少的优质工业用稳压电源
电源连接后 如果模块未连接到正在工作的 PROFIBUS DP 网络上 则 TXD 红色指示灯
闪亮 绿色 RXD 灯常灭 否则需要检测电源 连接端子或者通讯连接线路
2 连接 PROFIBUS DP 通讯网络
断开模块工作的DC24V 电源 连接该模块的A B端子到 PROFIBUS网络 一般 PROFIBUS
采用 DB9 连接 A 线对应 8 脚 B 线对应 3 脚 然后接通模块电源 如果 PROFIBUS DP 网
络中有该模块所对应的地址配置信息 则该模块的绿色 RXD 灯亮 表示已经正确收到
PROFIBUS DP 信息
3 输入各信号到模块端子
为了测试该模块是否能正确工作 我们可采用西门子 S7 315 2DP 进行系统调试
运行 Step 7 编程软件并进入图 4 画面
图 4
A 04
捷通科技有限公司
Http://www.jtplc.com Email [email protected]
捷通科技有限公司
四川德阳珠江东路 99 号 邮编:618000 TEL:0838-2901560
Page 4
DDMF5 4ADP 使用手册 DDMF5 4ADP 使用手册

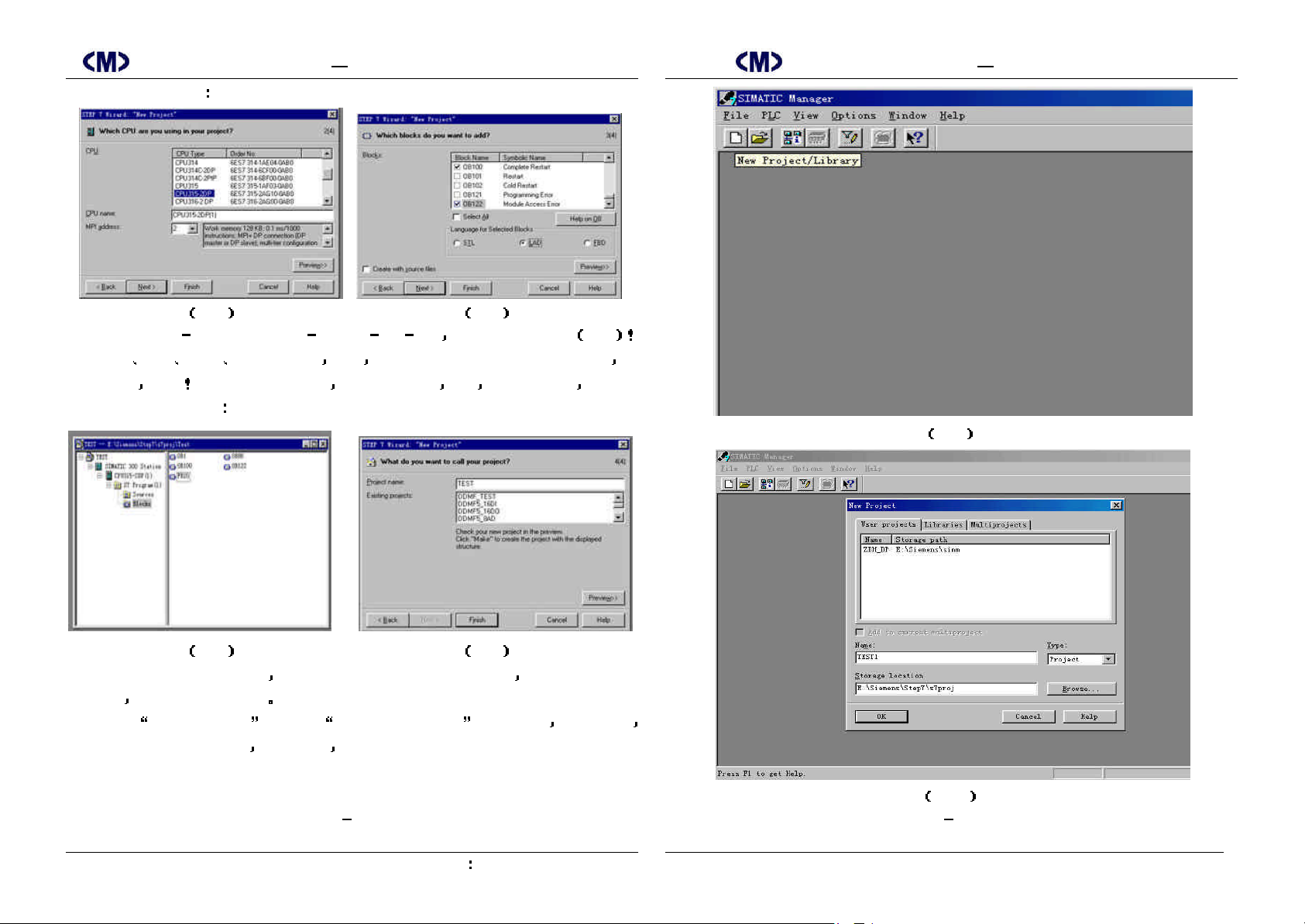

按 Ｎｅｘｔ 进入下一步
图 5 图 6
在图 ５ 中选择 Ｓ７ ３００ 自带 ＰＲＯＦＩＢＵＳ ＤＰ 的 Ｓ７ ３１５ ２ＤＰ 按 Ｎｅｘｔ 进入下一步 图 ６
并添加 ＯＢ１ ＯＢ８２ ＯＢ１００ ＯＢ１２２ 程序块 注意 使用 ＰＲＯＦＩＢＵＳ 必须要添加这些程序块 不
论你使用否 见图 ７ 按 Ｎｅｘｔ 进入图 ８ 所示 输入工程文件名 例如 此处输入 ＴＥＳＴ 按 Ｆｉｎｓｈ
完成工程项目的定制工作
图 9
图 7 图 8
为了正确使用 PROFIBUS网络 还必须在程序文件中加入 FB20 功能块 使用鼠标右键弹出
上述菜单 选择插入新对象 FB20
也可以在 ＳＩＭＡＴＩＣ Ｍａｎａｇｅｒ 界面中按 Ｎｅｗ Ｐｒｏｊｅｃｔ／Ｌｉｂｒａｒｙ 建立新工程 见图 ９ 所示
并输入新建立的工程文件名 例如 ＴＥＳＴ１ 见图 １０ 所示
A 05
捷通科技有限公司
Http://www.jtplc.com Email [email protected]
捷通科技有限公司
四川德阳珠江东路 99 号 邮编:618000 TEL:0838-2901560
图 10
A 06
Page 5
DDMF5 4ADP 使用手册 DDMF5 4ADP 使用手册

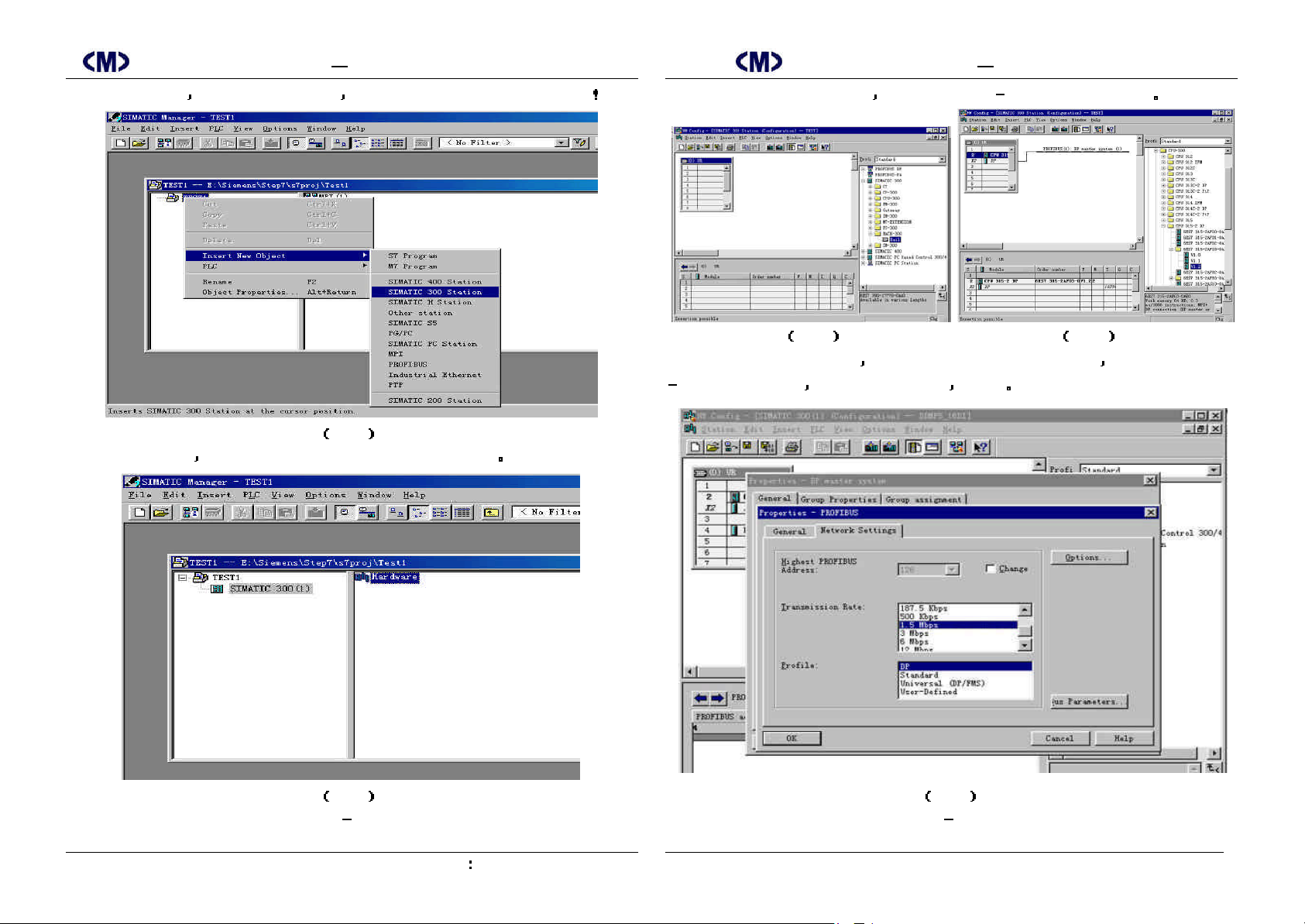

在图 11 的界面下 使用鼠标右键弹出菜单 选择插入新对象为 SIMATIC 300 Station
图 11
在已生成的工程下 选择 Ｈａｒｄｗａｒｅ 并双击进入硬件配置界面图 １２ 中
在图 13 中先添加 PLC 机夹 UR 然后添加 CPU 315 2DP 和其他模块见图 14
图 13 图 14
双击机夹中 2 槽的 X2 DP 行 设置 PROFIBUS的站地址例如为 02H 然后设置 PROFIBUS
DP 的网络通讯速度 此处暂设置 1.5 MBps 见图 15
捷通科技有限公司
图 12
A 07
Http://www.jtplc.com Email [email protected]
捷通科技有限公司
四川德阳珠江东路 99 号 邮编:618000 TEL:0838-2901560
图 15
A 08
Page 6
DDMF5 4ADP 使用手册 DDMF5 4ADP 使用手册

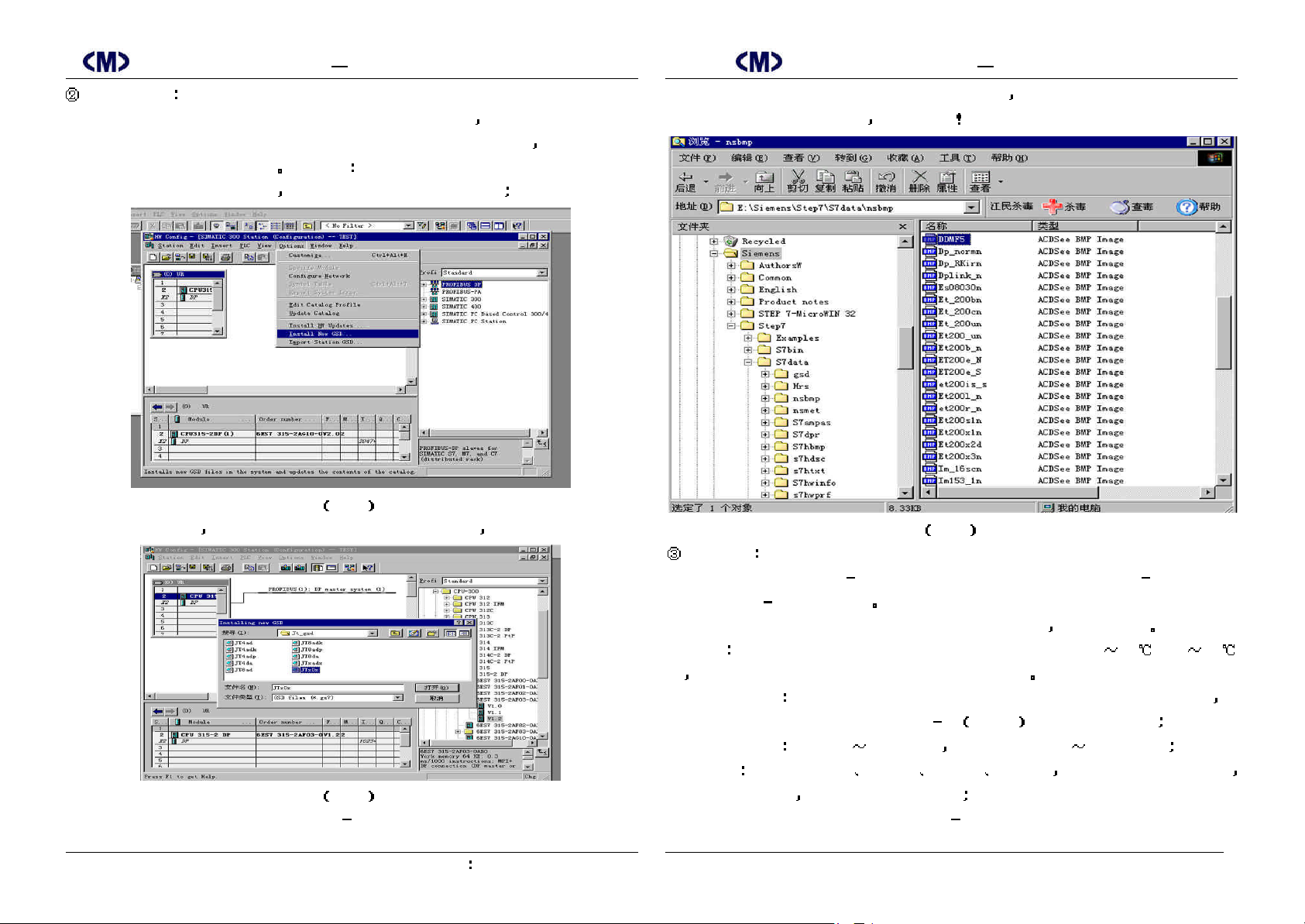

安装 GSD 文件
由于捷通科技的 DDMF5 系列产品完全兼容其他PROFIBUS总线 故它可以象西门子等其他
公司的PROFIBUS产品一样使用唯一需要的是安装GSD 文件到Step 7 软件中 这可在SIMATIC
Manager 下的 Hardware 界面中安装 方法如下
在图 １６ 所示的 Ｈａｒｄｗａｒｅ 界面中 选择 Ｏｐｔｉｏｎｓ －＞ Ｉｎｓｔａｌｌ Ｎｅｗ ＧＳＤ
图 16
打开 Ｊｔ＿ｇｓｄ 文件夹 选择要安装的模块所对应的文件后即可安装 见图 １７
图 17
A 09
为了在 Setp 7 编程界面中显示 DDMF5 现场模块图形 你需要拷贝 DDMF5 位图到 Step 7 安
装目录下的 S7data\nsbmp 目录下 见图 18 所示
图 18
配置硬件

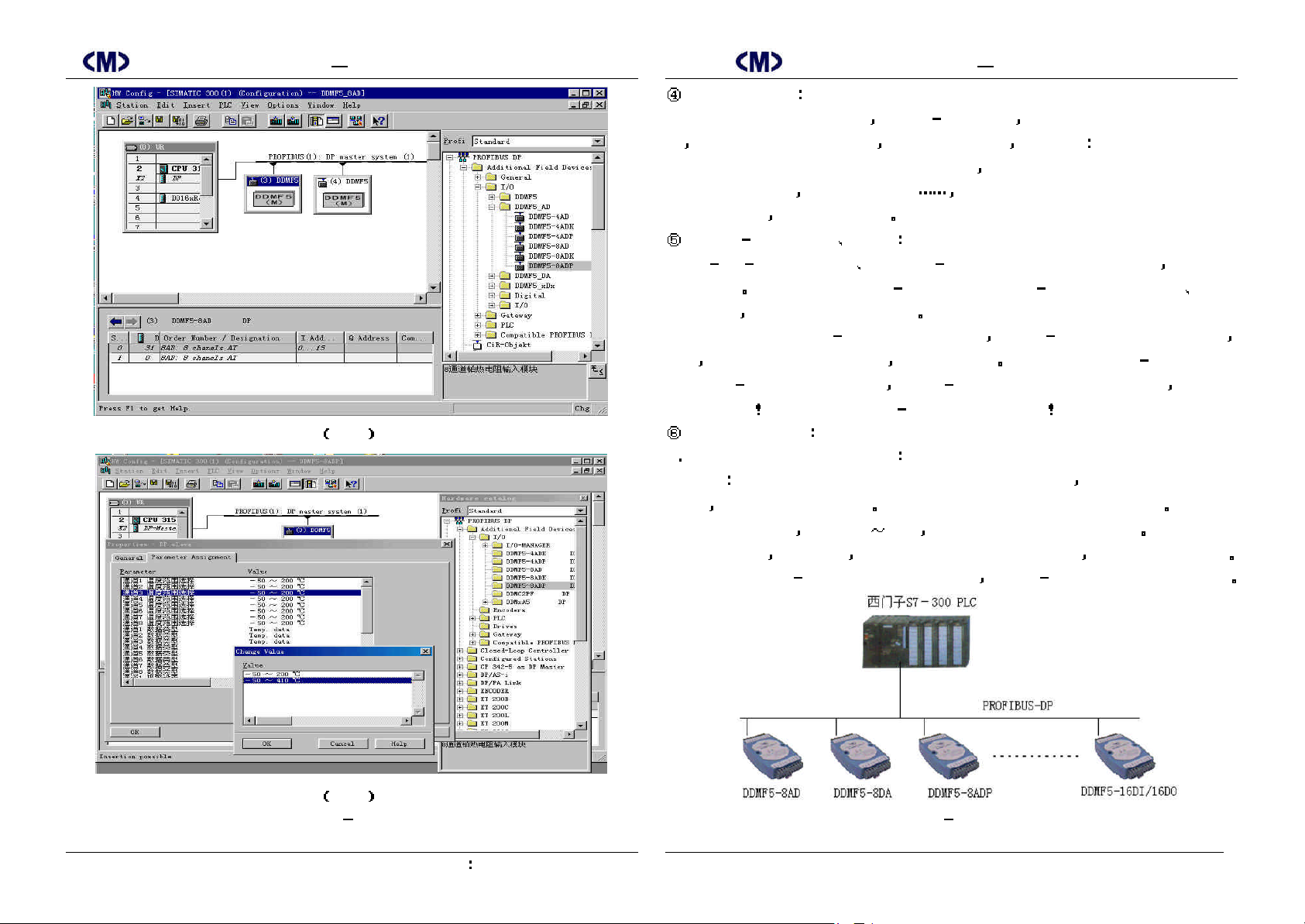

下面的图 19 界面是在 S7 300 PLCPROFIBUS网络中添加捷通科技的 PT 100 铂电阻温
度模块 DDMF5 4ADP 例子示意
温度模块内部用户参数设置可通过 Step 7 的友好界面设置 参见图 20 示意
量程设置 本模块可设置 ４ 个输入通道之中的任意一个通道工作于－５０ ２００ 或－５０ ４１０
下 并保证所选择的温度范围均按 １２ｂｉｔ 分辨率方式下工作
铂热电阻断线报警 模块默认值为断线发生数据输出偏向最大值 ４０９６ 或者温度最大值＋１ 也
可设置断线发生数据输出偏向最小值 ０ 或者 ５１ ０ｘＦＦＣＤ 并由此判断是否报警
采集数据输出形式 默认为 ０ ４０９０ 数码值 可设置直接输出－５０ ４１０ 温度数据
平均值处理 可设置为不平均 １ 次平均 ２ 次平均 ３ 次平均 平均次数愈多波动幅值愈小
但数据刷新速度愈慢 模块默认平均数据为 １ 次
A 10
捷通科技有限公司
Http://www.jtplc.com Email [email protected]
捷通科技有限公司
四川德阳珠江东路 99 号 邮编:618000 TEL:0838-2901560
Page 7
DDMF5 4ADP 使用手册 DDMF5 4ADP 使用手册
Setp 7 程序处理
在 PROFIBUS现场总线网络中 DDMF5 4ADP 模块 使用它们并不占用 PLC 本体模块点
数 与通常的 PROFIBUS设备相同 它们均按字方式使用 例如本例中 PIW0 表示从 PROFIBUS
网络中读第一个模拟量输入通道数据它占 2 个字节 PIW2 表示从 PROFIBUS网络中读第二个
模拟量输入通道数据 它同样占 2 个字节 PIW6 表示从 PROFIBUS网络中读第四个模拟
量输入通道数据 它同样占 2 个字节
下载 S7 300 配置参数 程序块
S7 315 2DP 配置好系统 PROFIBUS DP 参数和编辑好 OB1 等程序块后 将其全部下
载到 PLC 中 此时连接到 PROFIBUS DP 网络上的 DDMF5 4ADP 模块红色指示灯 绿色指
示灯应全亮 CPU 上的 RUN 灯也应点亮
如果断开连接 DDMF5 4ADP 的通讯连接电缆 DDMF5 4ADP 模块绿色指示灯应灭
同时 CPU 上的 BUF 等开始闪动 表示总线有故障 一旦重新将 DDMF5 4ADP 连接到
PROFIBUS DP 网络上稍等几秒后 DDMF5 4ADP 模块绿色指示灯又开始点亮 CPU 上的
图 19
BUF 灯同时灭 表示 PLC 和 DDMF5 4ADP 模块都工作正常
温度数据采集测试
４ 连接 ＰＴ－１００ 铂热电阻到模块端子
注意 必须正确连接铂热电阻的 ３ 个端子到对应的 Ｖ／Ｖ／ＣＯＭ 端 一般传感器红线应连接到
ＣＯＭ 端 参见图 ４ 接入传感器线路 请尽量使用屏蔽导线连接铂热电阻到模块端子 在 OB1 主
程序中进入监控状态 观察 PIW0 PIW6 看看对应通道数据是否是对应数据
改变温度后 再读取数据 按图 3 所示的输入值与数码值的关系 看看对应数据是否正确
下图为西门子 S7 300 PLC 作 PROFIBUS主站 DDMF5 4ADP 等作从站的连接示意图
