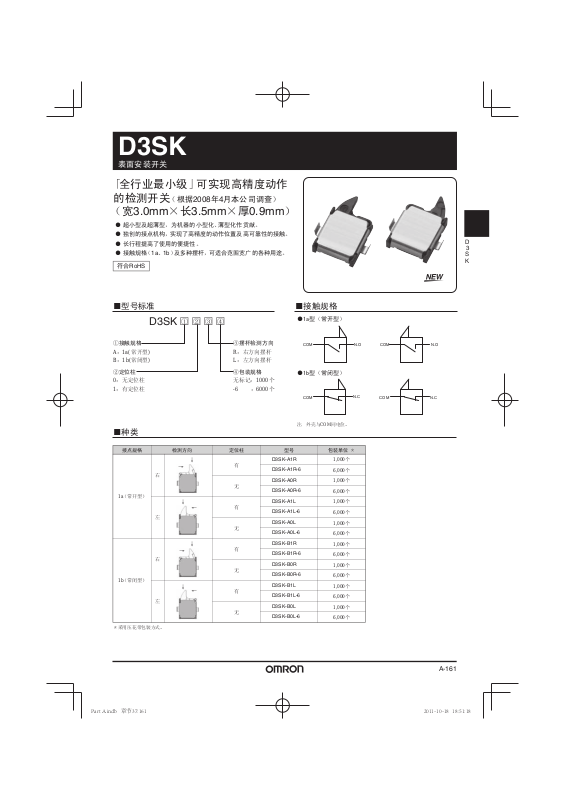

D3SK
表面安装开关
「全行业最小级」可实现高精度动作
的检测开关
（宽3.0mm×长3.5mm×厚0.9mm）
● 超小型及超薄型，为机器的小型化、薄型化作贡献。
● 独创的接点机构，实现了高精度的动作位置及高可靠性的接触。
● 长行程提高了使用的便捷性。
● 接触规格（1a、1b）及多种摆杆，可适合范围宽广的各种用途。
符合RoHS
（根据2008年4月本公司调查）
D
3
S
K
■型号标准
①接触规格
A：1a(常开型)
B：1b(常闭型)
②定位柱
0：无定位柱
1：有定位柱
D3SK
①③④②
□□□□
③摆杆检测方向
R：右方向摆杆
L：左方向摆杆
④包装规格
无标记：1000 个
-6 ：6000 个
■接触规格
●1a型（常开型）
COM
●1b型（常闭型）
COM
注. 外壳与COM同电位。
■种类
接点规格 检测方向 定位柱 型号 包装单位 ＊
右
1a（常开型）
左
右
1b（常闭型）
左
＊采用压花带包装方式。
↓
→
↓
←
↓
→
↓
←
有
无
有
无
有
无
有
无
D3SK-A1R
D3SK-A1R-6
D3SK-A0R
D3SK-A0R-6
D3SK-A1L
D3SK-A1L-6
D3SK-A0L
D3SK-A0L-6
D3SK-B1R
D3SK-B1R-6
D3SK-B0R
D3SK-B0R-6
D3SK-B1L
D3SK-B1L-6
D3SK-B0L
D3SK-B0L-6
1,000个
6,000个
1,000个
6,000个
1,000个
6,000个
1,000个
6,000个
1,000个
6,000个
1,000个
6,000个
1,000个
6,000个
1,000个
6,000个
N.O
COM
N.C
COM
N.O
N.C
A-161
Part A.indb 章节37:161Part A.indb 章节37:161 2011-10-18 18:51:182011-10-18 18:51:18
Page 2
D3SK
表面安装开关
■接点规格
■额定值
接点规格 滑片
最小适用负载 DC3V、 15μA
注. 上述额定值是在下面条件下测得的数据。
■性能
容许操作速度 1～300mm/s
D
3
容许操作频率
S
K
绝缘电阻 100MΩ以上（DC100V 绝缘电阻计）
机械 60次/min
电气 60次/min
接触电阻（初始值） 3Ω以下
耐压 同极端子间 AC100V（50/60Hz 1min）
振动 ＊1 误动作 频率 10～55Hz 双振幅 1.5mm
冲击 ＊1
寿命 ＊2
耐久 最大 1000m/s
误动作 ＊1 最大 300m/s
机械 15万次以上（20次/min）
电气 10万次以上（20次/min）
2
2
使用环境温度 -25～+85℃ 60%RH以下（无结冰、无凝露）
使用环境湿度 85%RH以下（+5～+35℃时）
重量 约0.02g
注. 上述数值为初始值。
＊1. 为在动作限制位置的值。接点的闭路或开路动作小于1ms。
＊2. 关于试验条件请另行查询。
■外形尺寸 （单位：mm） /动作特性
型号 D3SK-□□R
动作特性
动作力 OF 最大
自由位置
动作位置
动作限制位置
FP
OP
TTP
●右方向检测 无定位柱
D3SK-□0R
注1. 上述外形尺寸图中，未注公差为±0.15mm。
注2. 动作特性为向A方向 （↓）动作时的情况。 B方向（→、←）的动作特性与A方向的特性值相同。
D3SK-□□L
0.4N
4.95±0.15mm
4.7±0.2mm
3.5±0.2mm
（0.8）
0.9
±0.05
（0.46）
旋转中心 1.1
B
摆杆旋转中心
0.8
3.1
0.5
A
1.4
3
0.39
0.36
额定电压
阻性负载
（1）环境温度：20±2℃
（2）环境湿度：65±5%RH
（3）操作频率：30次/min
0.25
0.4
1.65
动作位置
动作限制位置
自由位置
DC5V
1mA
印刷基板焊盘尺寸图(参考)
（TOP VIEW
1.1
2.2
4.4
）
0.4
0.55
1.65
A-162
Part A.indb 章节37:162Part A.indb 章节37:162 2011-10-18 18:51:192011-10-18 18:51:19
Page 3
D3SK
表面安装开关
●左方向检测 无定位柱
D3SK-□0L
（0.8）
0.9
（0.46）
自由位置
动作位置
±0.05
●右方向检测 有定位柱
D3SK-□1R
（0.8）
（0.46）
0.4
φ0.6
±0.05
C0.15
2
±0.1
摆杆旋转中心
3.1
0.9
±0.05
0.5
●左方向检测 有定位柱
D3SK-□1L
注1. 上述外形尺寸图中，未注公差为±0.15mm。
注2. 动作特性为向A方向 （↓）动作时的情况。 B方向（→、←）的动作特性与A方向的特性值相同。
（0.8）
（0.46）
0.4
φ0.6
±0.05
C0.15
2
±0.1
自由位置
动作位置
±0.05
0.9
0.8
动作限制位置
0.39
0.5
0.37
旋转中心 1.1
B
0.8
0.39
0.37
0.8
动作限制位置
0.5
A
1.4
旋转中心 1.1
B
摆杆旋转中心
0.25
3.1
0.4
1.65
3
A
1.4
0.25
0.4
1.65
3
A
1.4
旋转中心 1.1
B
摆杆旋转中心
0.25
0.4
1.65
3
0.39
0.37
■包装规格
印刷基板焊盘尺寸图 参考
1.1
印刷基板安装孔及焊盘尺寸图（参考
自由位置
动作位置
2
±0.05
1.1
2.8
动作限制位置
印刷基板安装孔及焊盘尺寸图（参考）
1.1
2
3.1
±0.05
2.8
（TOP VIEW）
2.2
4.4
（TOP VIEW）
2.2
4.4
（TOP VIEW
2.2
4.4
0.4
2-φ0.7
0.55
1.65
＋0.05
0
0.4
0.55
1.65
D
3
S
K
）
＋0.05
2-φ0.7
0
0.4
0.55
1.7
＋0.10
φ1.50 孔
0
拉出方向
2
8
±0.1
包装数量： 1,000个/卷
6,000个/卷
4±0.1
压花带、开关载体
1.8±0.1
6.9
12±0.30
（1.8）（19）
标签
φ13
卷盘
压花带拉出方向
φ380
包装数
标准
符合JEITA
1,000个/卷
6,000个/卷
A-163
Part A.indb 章节37:163Part A.indb 章节37:163 2011-10-18 18:51:192011-10-18 18:51:19
Page 4
D3SK
■请正确使用
★「共通注意事项」请参考相关页。
注意事项
●关于电气额定值
·请确认接点负载后，选择适用的开关额定值。
·接通过大的接点负载电路，可能导致接点熔敷，造成短路或
烧毁。
●关于端子的连接
D
·不可使用流动焊接及手工焊接。
3
S
·在下图的端子部温度曲线范围内，进行回流焊接。
K
有些回流焊接的装置峰值很高，因此请务必预先进行确认试
·回流焊接的次数应在 2 次以下。这时，第一次和第二次之间应相
隔 5分钟以上，等开关回复到常温后再进行。
持续加热可能导致外壳部熔化，导致产品性能劣化等异常。
·锡膏印刷的涂层厚度推荐0.13mm。
·设置局部排气装置。
最大255 ℃
220 ℃
180℃
150 ℃
预热时间 正式加热时间
90～120 秒
●关于印刷基板
请注意在印刷基板上安装完开关后的使用。印刷基板分割作业
时，可能会有飞散的基板粉末进入到开关内部。此外，不可对
印刷基板采取堆叠等方法。
●关于产品的详细规格
本样本中记载的为概略规格。购买及使用前请索取本公司的相
关图纸及规格书，在此基础上订购及使用。
最大40 秒
正确的使用方法
●关于安装
●
因外壳为与COM端子同电位，因此安装时要注意不要使NO端子
或NC端子与外壳产生短路。
外壳
验。
●
请注意以下内容。可能为造成摆杆复位不良、开关的损坏、寿命
低下的原因。
- 操作体沿摆杆的运动设定方向，开关为自由状态（FP）时，要从摆杆
完全分离。此外，摆杆从开关的横向进行操作时，操作体的角部形状
要为R1以上。
R1以上
操作件
- 设定开关的行程为过行程（动作位置与动作限制位置的差）的
70%～100%。
- 操作时不可带冲击力。
- 不可将开关用作制动器。
- 不可使外壳承受负载、或从与摆杆动作的不同方向进行操作。
- 不可使用粘合剂固定开关。
·本开关中使用润滑剂，因并非密封构造，可能会有润滑剂渗
出。请在设计、使用时对使用条件等进行充分注意和确认。
●关于使用环境
·应避免在有恶性气体、硅气体等的场所，以及多尘、高温、潮
湿的环境，温度急剧变化或容易接触水、油的场所中使用。
·由于接点接触不良、腐蚀等原因可能会引起损坏等的功能性故
障。
●关于绝缘、布线
安装状态下，请注意确保各端子与其他金属部、接地等的绝缘距
离。
●关于清洗
开关并非密封构造，因此不可进行清洗。如果进行清洗，可能导
致焊剂或基板上的异物随同清洗液一同进入开关内部，导致故障。
表面安装开关
●进行实机确认
请对实际使用中负载条件、环境条件下的品质进行仔细确认。
A-164
