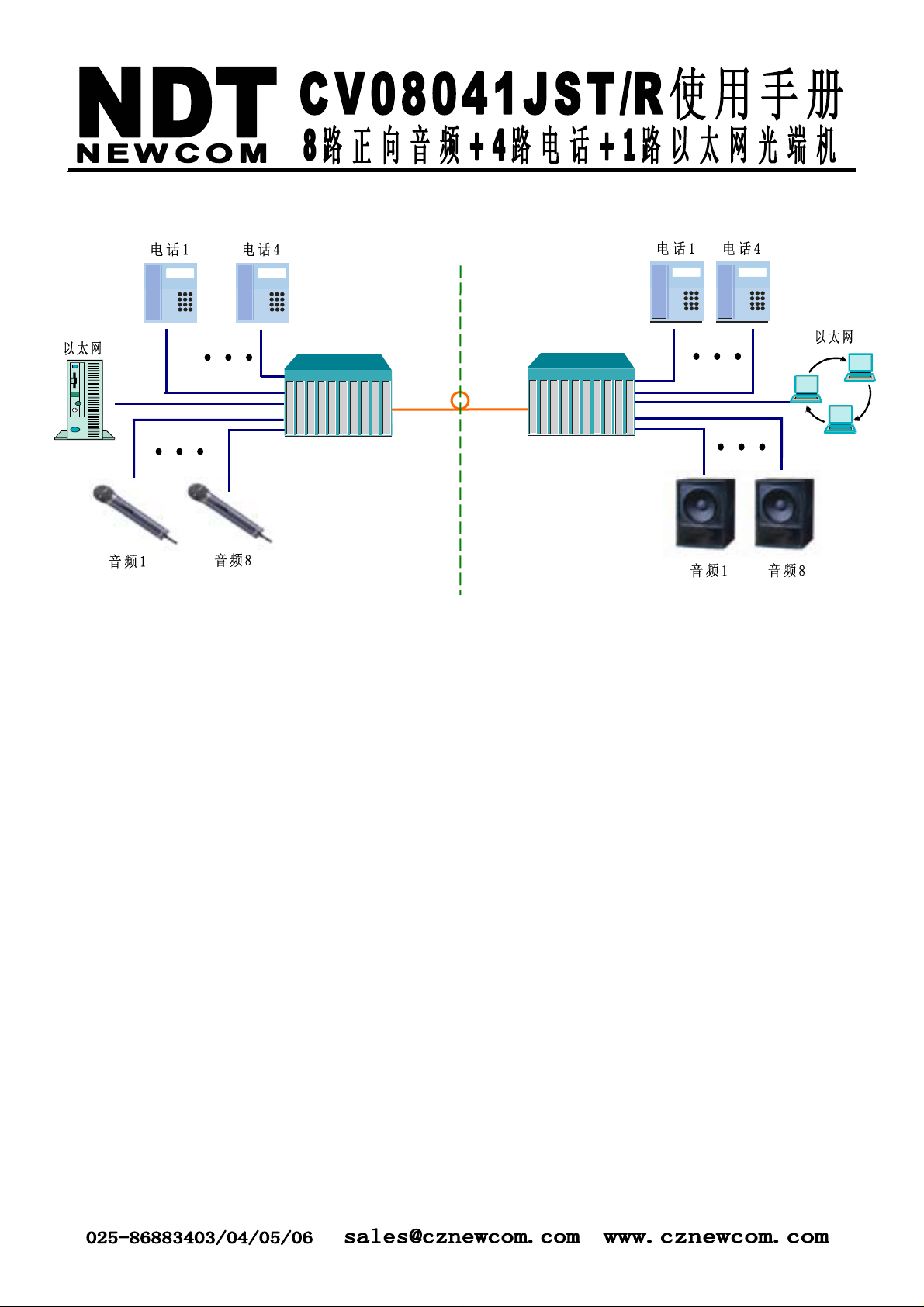

Page 1
CV08041JST/R
音频光端机
使
用
手
册
1
Page 2
目 录
第一章 概述
1.1 简介 ------------------------------------------------------------------３
1.2 技术指标 ------------------------------------------------------------------３
1.3 电源和环境要求 ------------------------------------------------------------------３
1.4 协议与有限责任保证 ------------------------------------------------------------------ 4
第二章 安装与面板说明
2.1 打开包装 -------------------------------------------------------------------5
2.2 面板说明 -------------------------------------------------------------------5
2.3 安装注意事项 -------------------------------------------------------------------8
2.4 安装示意图 -------------------------------------------------------------------9
第三章 设置与应用
3.1 开关及设置 -------------------------------------------------------------------11
3.2 典型应用 -------------------------------------------------------------------12
第四章 附录
4.1 产品安装尺寸 -------------------------------------------------------------------13
2
Page 3
概述
1．1 简介
CV08041JST/R 采用专 用 ASIC 设计及高速 DSP 技术、全数字无压缩、无损伤广播级传输方
式，将远端网络分中心的 8 路正向音频、4 路电话语音、1 路以太网信号通过光纤高质量、无损
长距离传输。由于采用数字技术，避免了模拟调频、调相、调幅光端机的交调失真干扰、多路
音频信号相互串扰、稳定性差、环境因素影响大等缺点。8 路 音频信号采用全数字无压缩 24bits 高
动态音频技术，因此能支持任何高保真、立体声音频无失真传输，数码格式兼容 DVD 格式，音频接口为卡侬
接口；4 路电话语音接口支持点对点电话热线模式或电话、程控交换机两种模式，电话、程控交
换机模式自动透明传输电话网的各种电信信令信号，仅起远距离透明中继作用；CV08041JST/R
内置的高性能能网桥，自动将网络中心与网络分中心的以太网互连。CV08041JST/R 支持单模单纤
接口，传输距离为 0~30Km，光接口为 FC 口。CV08041JST/R 提供丰富的电源状态、光纤链路状态、音频信号
输入/出、电话摘机、以太网链路等有效指示功能，使得用户安装调试十分方便。
CV08041JST/R全部采用工业级芯片、全表面贴装技术，因此可靠性高。CV08041JST/R支持-45~+85°C
的工业环境高、低温度；采用先进的开关电源，保证设备长期无故障连续运行。
1．2 技术指标
音频接口（8 路正向）：
音频输入/输出阻抗 :卡侬接口
音频输入/输出电压 :典型 0dBm
频率响应 10HZ-20KHZ
音频数码位宽 :24 比特 DVD 格式兼容
信噪比 : 80dB
电话语音接口(4 路 )：
物理接口 : RJ-11
语音带宽 8KHZ
工作方式 点对点热线、程控交换机/分机模式
信令 :自动透明转接所有电信网程控交换、电话信令
以太网接口(1 路 )：
物理接口 :屏蔽超五类RJ45座，DTE接口
电气接口 支持、兼容国际 IEEE802.3 的 10/100Base-T 全或半双工以太网标准，支
持 TCP/IP 协议
光纤接口：
物理接口 FC/PC
光纤种类 单模单纤
传输距离 0~30km
外形结构：19 英寸 2U 标准机架
整机颜色：银灰色
1．3 电源和环境要求
电源 ： 交流 165~265V 输入
功耗： : 15W
3
Page 4
工作环境温度： -30°C~+70°C
工作环境湿度： 0~95%不冷凝
平均故障间隔时间： 大于100000小时
1．4 服务与有限责任保证
1、维修服务
（1） 当你需要本公司提供服务时，请先与当地代理商或经销商取得联系，他们会安排一切维修服务事项。
如果你一时不方便或无法和本公司的代理商和经销商取得联系时，请先与本公司联络，并依照流程将
设备寄回。使用者必须承担单程的运保费用，回程运费则由本公司支付。
（2） 使用者寄送维修时请详细说明故障现象，附齐相关配件，并注明寄件人、联系电话、地址，以便维修
作业。
2、若该产品超过保修期限或因不正常操作引起的故障，本公司将酌情收取材料费及维修费用。
3、有限责任保证
（1） 本公司对其产品直接用户提供一年有限责任保证。以出货当日算起，一年内若因制造和材料因素所造
成的产品缺陷，本公司将免费提供修复服务。
（2） 本公司在保证下所承担的责任，只限于本公司或其指定的维修站内进行免费维修，并由本公司鉴定该
缺陷是否属于原始缺陷。
4、如果使用者自动更改该产品内部设计，包括软件更新则不论该产品是否仍属保修期内，本公司一律不承担保
修责任。
5、本产品需外接使用交流 220V 电源，此电压为高压危险电压，需专业人员安装。
6、本产品为光通信设备，光接口发出的光为激光，用户切不可直视光头，激光会损伤视网膜。
7、本产品为电子产品，长期工作在潮湿、酸、碱、雾环境下会降低寿命。
8、本产品如从高空跌落或经受强冲击会损坏。
江苏新创光电通信有限公司
售后服务及技术支持联系方式：
电 话：025-86883403/04/05/06/07/08/09/10、（0）13806112468
邮 编：210018
地 址：江苏南京市珠江路 600 号谷阳世纪大厦 17 层
电子邮箱：[email protected]
4
Page 5
8
安装与面板说明
2．1 打开包装
在打开设备包装后请先检查所附属的零配件是否齐全，如果不全请立即与本公司的经销商和代理商联系。
完整包装包括下列各项：
★ CV08041JST、CV08041JSR 各一台
★ 电源线两根
★ CV08041JST/R 使用手册两本
如果产品在运送过程中有任何损坏情形，请与本公司的经销商或代理商联络。
2．2 面板说明

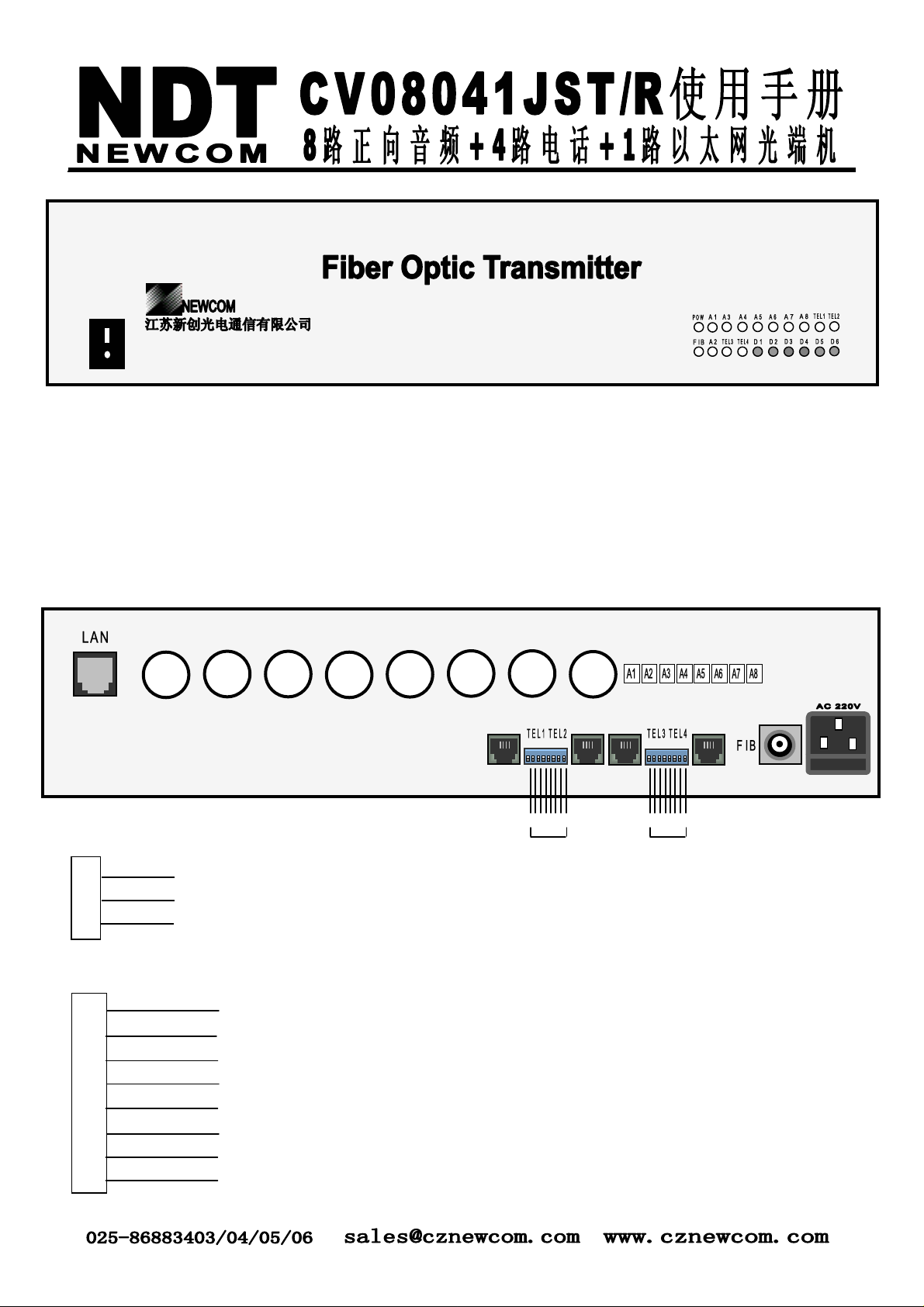

1、CV08041JST 发射机
后面板
A1~A8: 音频信号 1~8 的输入卡侬接口
卡侬口信号定义：
1
2
3
LAN: 以太网接口
以太网接口 RJ45 引脚定义：
TX+ 方向为输出
1
TX- :方向为输出
2
RX+ 方向为输入
3
空
4
空
5
RX- 方向为输入
6
空
7
TEL1~ TEL4: :电话语音接口 1~4
（
注意：两路电话语音接口中间有一8位
DIPB1~4
FIB: ::光发射口
音频信号地
音频信号“＋”
音频信号“－”
空
位设置
TEL3
参数，
DIP
DIPB5~8
开关，
位设置
DIPA1~4
TEL4
12345678 12345678
DIPA DIPB
位设置
TEL1
参数，具体请参照
参数，
3.1节）
12345678
DIPA5~8
位设置
TEL2
参数，
5
Page 6
8
前面板
面板指示灯说明：
POW: 电源指示灯 电源输入正常时，指示灯亮
FIB: :光纤链路指示灯 光纤链路正常时，指示灯不亮
A1~A8: :音频信号 1~8 输入指示灯 音频信号输入正常时，对应该链路的指示灯亮
TEL1~ TEL4: 电话语音 1~4 指示灯 :电话语音链路正常时，对应该链路指示灯亮
其余指示灯备用。

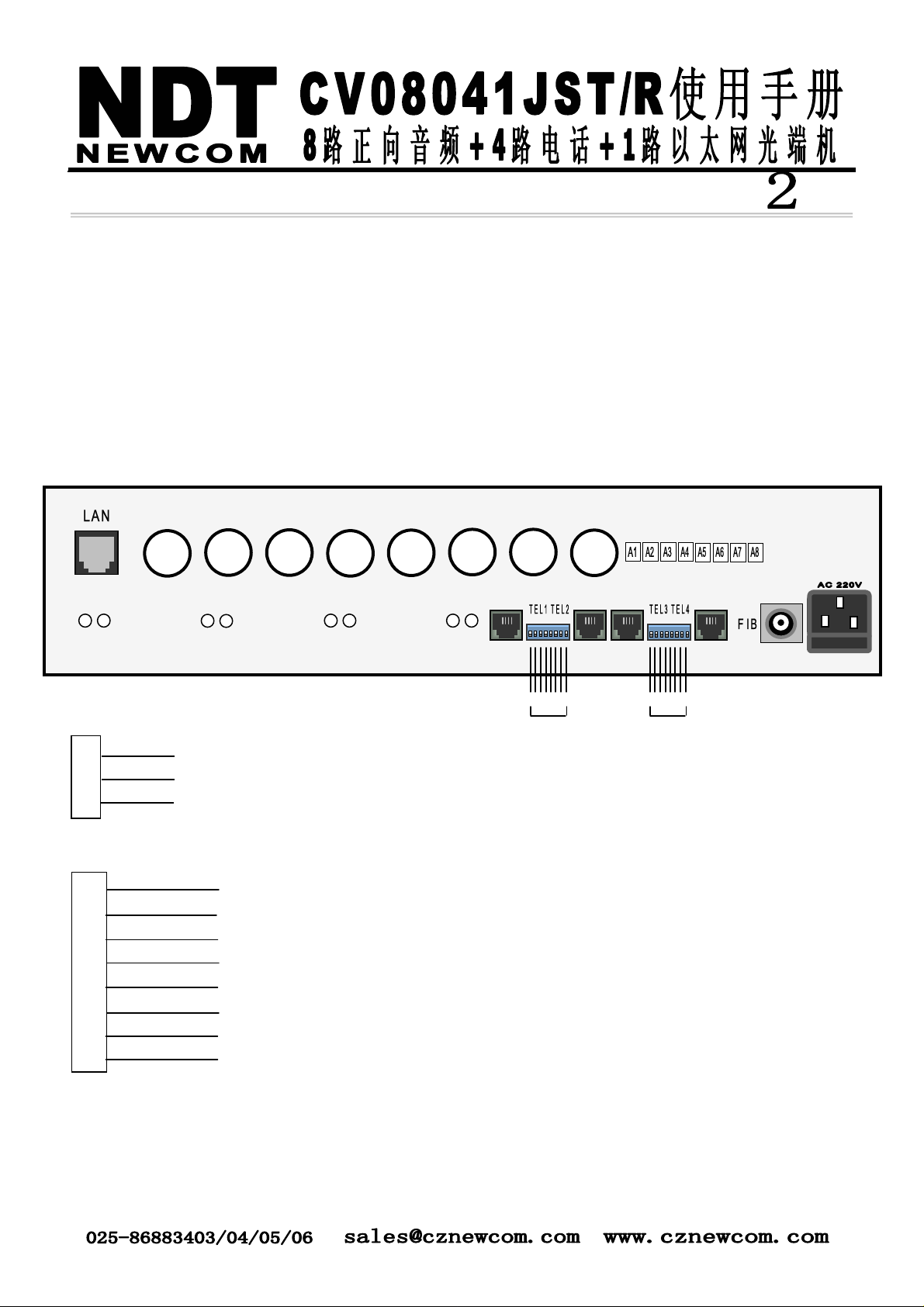

2、CV08041JSR 接收机
后面板
A1~A8: 音频信号 1~8 的输出卡侬接口
卡侬口信号定义：
12345678 12345678
DIPA DIPB
12345678
1
2
3
音频信号地
音频信号“＋”
音频信号“－”
LAN: 以太网接口
以太网接口 RJ45 引脚定义：
TX+ 方向为输出
1
TX- :方向为输出
2
RX+ 方向为输入
3
空
4
空
5
RX- 方向为输入
6
空
7
空
6
Page 7
TEL1~ TEL4: :电话语音接口 1~4
（
注意：两路电话语音接口中间有一8位
DIPB1~4
FIB: ::光接收口

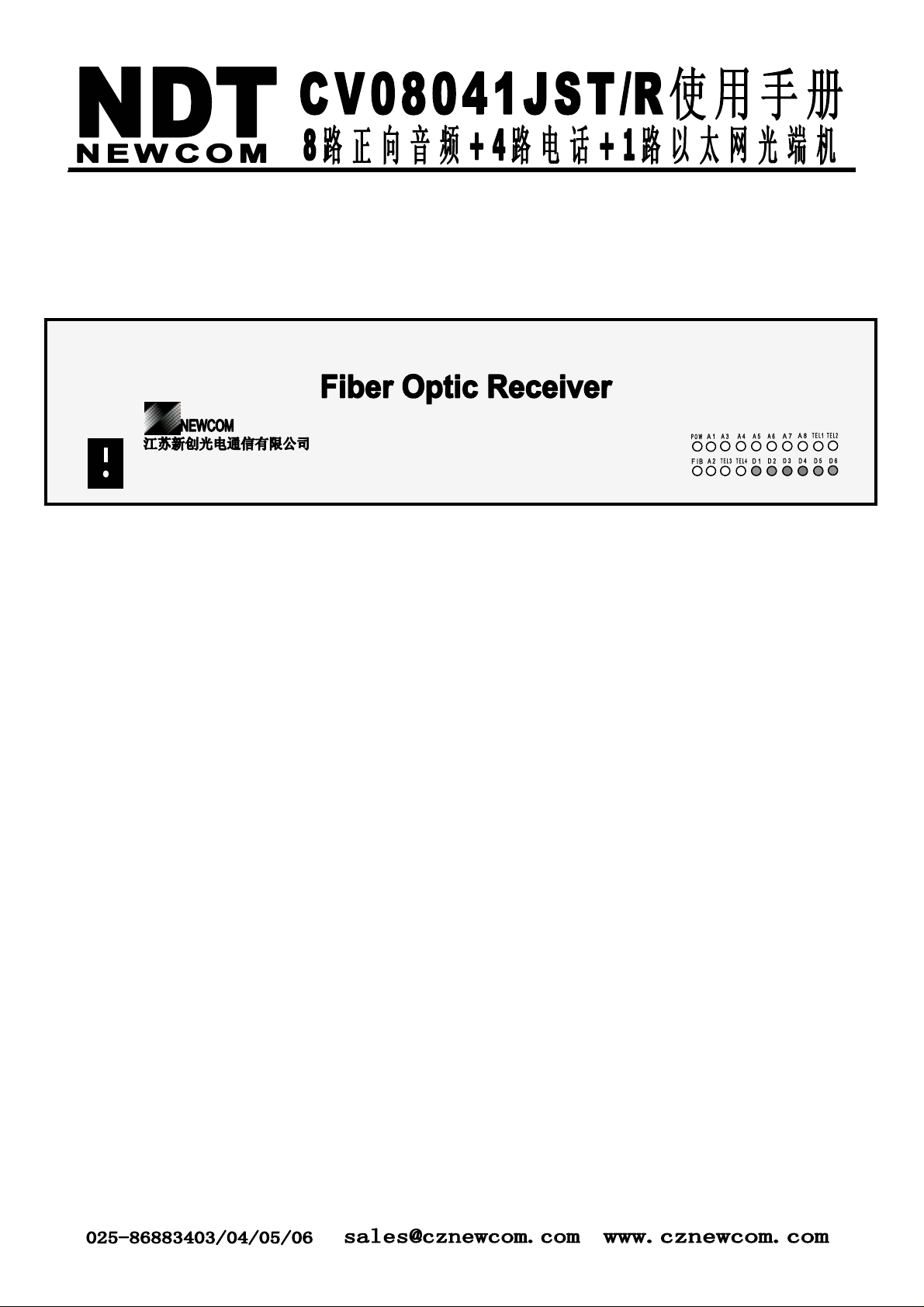

前面板
POW: 电源指示灯 电源输入正常时，指示灯亮
FIB: :光纤链路指示灯 光纤链路正常时，指示灯不亮
A1~A8: :音频信号 1~8 输出指示灯 音频信号输出正常时，对应该链路的指示灯亮
TEL1~ TEL4: 电话语音 1~4 指示灯 ::电话语音链路正常时，对应该链路指示灯亮
其余指示灯备用。
位设置
TEL3
参数，
DIP
DIPB5~8
开关，
位设置
DIPA1~4
TEL4
位设置
TEL1
参数，
参数，具体请参照
DIPA5~8
3.1节）
位设置
TEL2
参数，
7
Page 8
2．3 安装注意事项：
1、
安装时应关断所有电源,所有端子接线准确且检查无误，方可打开电源。
2、 将光纤插头插入CV08041JST/R中的光插座时应对准定位点方可插入，注意避免用力过大而折断光纤。
3、用户请勿将光头直对眼睛，激光会损坏视网膜。
4、接线端子接线后，固定螺丝要拧紧。
5、CV08041JST/R 使用单模单纤来传输 8 路正向音频、4 路电话语音信号、1 路以太网信号。连接时，音频发
射机的光发射口 FIB 通过光纤接远端音频接收机的光接收口 FIB，其余音频信号、电话语音信号、以太网
信号一一对应相接即可。
6、电话接口TEL1~TEL4为电话语音接口，共支持两种接口方式，即电话点对点热线方式和电话、程控交换机
模式。每两路电话有一DIP设置开关，对应每个电话口有两种设置方式和工作方式。
方式1：对应的TEL1~4接口在点对点热线电话机或电话分机、交换机模式中接电话机。
方式2：对应的TEL1~4接口在电话分机、交换机模式中接程控交换机或电信局端外线。
同为一对热线方式的电话机，一方摘机时，另一方即振铃，通话时无须拨号
7、CV080411JST/R的以太网接口工作方式为DTE方式，相当于工作在计算机网卡方式，因此与计算机网卡相连
时网线应用交叉线，与以太网交换机或HUB相连时网线应用直连线。

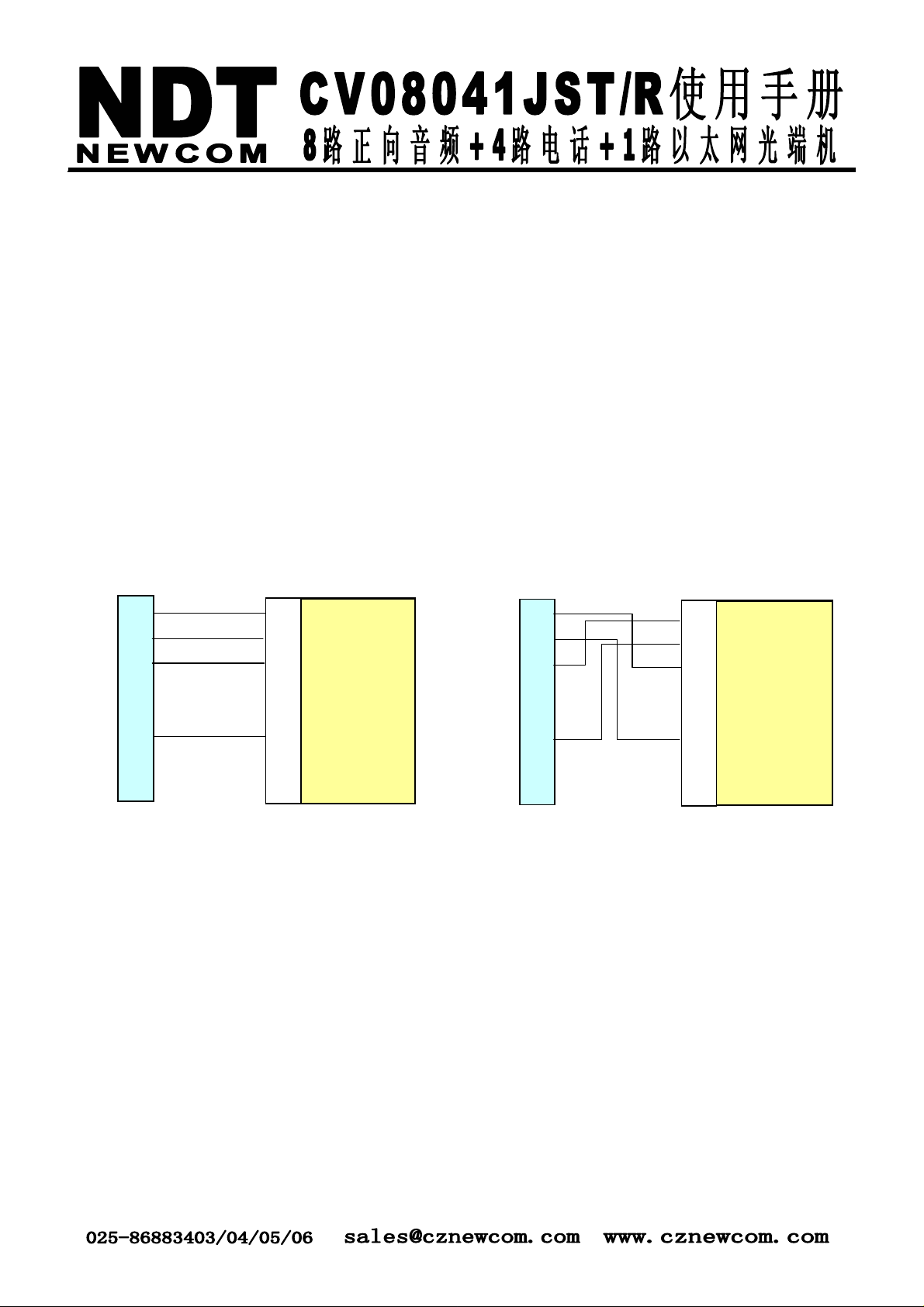

以太网连接示意图：
光端机 RJ45 座
1
2
3
4
5
6
7
8
1
2
3
4 交换机/HUB
5
6
7
8
1
2
3
4
5
6
7
8
光端机 RJ45 座
计算机网卡
8
Page 9

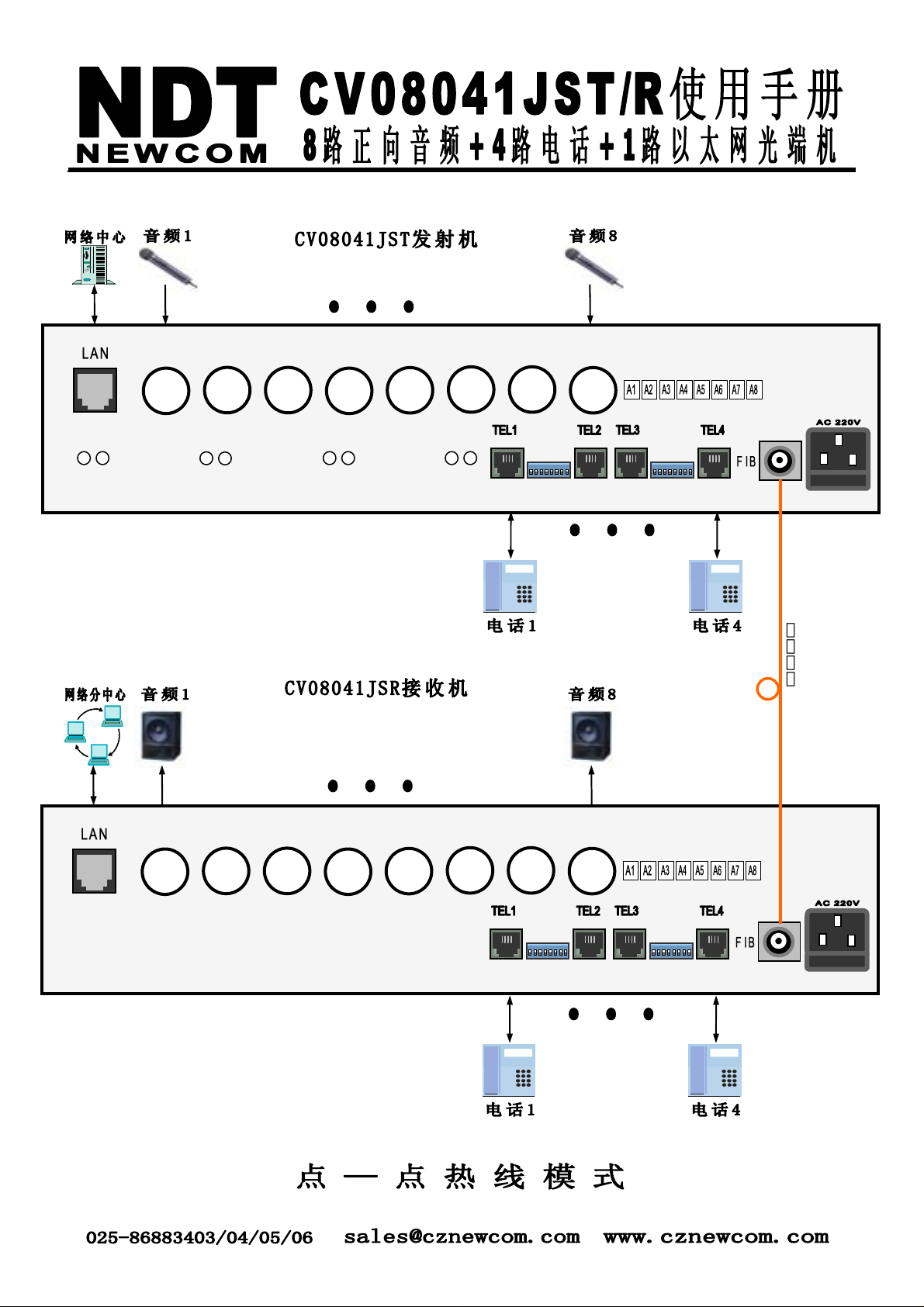

2．4 安装示意图：
单
模
光
纤
9
Page 10
单
模
光
纤
10
Page 11

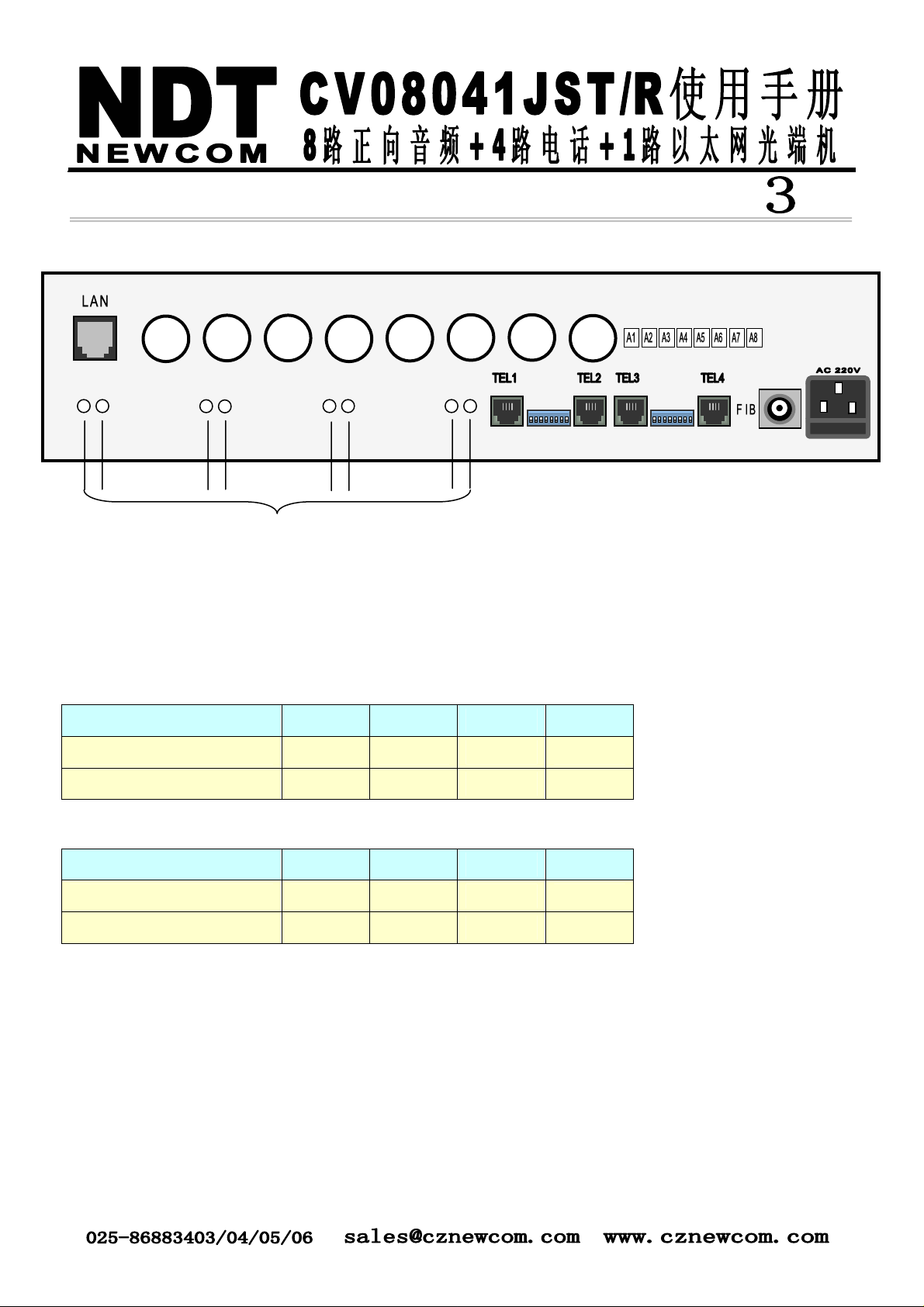

音频调节电位器
设置与应用
3．1 开关及设置
1、发射机音频微调
音频增益电位器顺时针旋动为音频输出幅度减弱；
音频增益电位器逆时针旋动为音频输出幅度增强。
注意：
音频只有发送端才有音频调节电位器。
2、 电话机接口 TEL1~TEL4 DIP 开关设置
TEL1 口 DIPA 的 1~4 位的开关设置：
TEL1 口 DIPA 的 1~4 位 D1 D2 D3 D4
热线或电话分机(接电话机) OFF ON ON OFF
程控交换机方式（接交换机） ON OFF OFF ON
TEL2 口 DIPA 的 5~8 位的开关设置：
TEL2 口 DIPA 的 5~8 位 D5 D6 D7 D8
热线或电话分机(接电话机) OFF ON ON OFF
程控交换机方式（接交换机） ON OFF OFF ON
注意：
DIPB
用来设置
TEL3和TEL4
口，其设置方法与
DIPA
相同，在此省略。
11
Page 12
3．2 典型应用
CV08041JST 发射机
现场监控点
光纤
CV08041JSR接收机
监控中心
12
Page 13
附录
４．１产品安装尺寸(单位：mm)
2U 标准 19 英寸机架。
13
