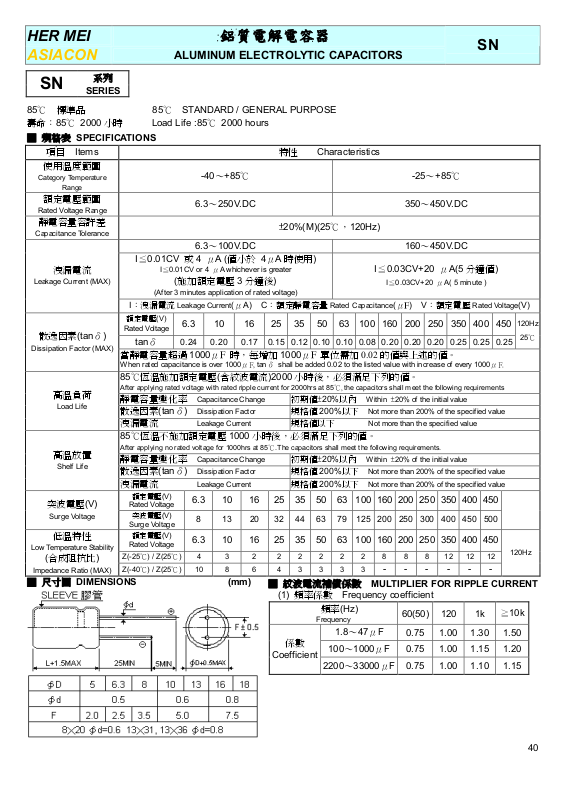

Page 1

HER MEI

ASIACON

ALUMINUM ELECTROLYTIC CAPACITORS

鋁質電解電容器

系列

SERIES

85℃ 標準品 85℃ STANDARD / GENERAL PURPOSE 壽命：85℃ 2000 小時 Load Life :85℃ 2000 hours

■ 規格表 SPECIFICATIONS

項目 Items

特性 Characteristics

使用溫度範圍

Category Temperature

Range

額定電壓範圍

Rated Voltage Range

靜電容量容許差

Capacitance Tolerance

-40～+85℃ -25～+85℃

6.3～250V.DC 350～450V.DC

±20%(M)(25℃，120Hz)

6.3～100V.DC 160～450V.DC

I≦0.01CV 或 4 μA (值小於 4μA 時使用)

洩漏電流

Leakage Current (MAX)

散逸因素(tanδ)

Dissipation Factor (MAX)

I：洩漏電流 Leakage Current(μA) C：額定靜電容量 Rated Capacitance(μF) V：額定電壓 Rated Voltage(V)

額定電壓(V)

Rated Voltage

當靜電容量超過 1000μF 時，每增加 1000μF 單位需加 0.02 的值與上述的值。

When rated capacitance is over 1000μF, tanδ shall be added 0.02 to the listed value with increase of every 1000μF.

I≦0.01CV or 4 μA whichever is greater

(施加額定電壓 3 分鐘後)

(After 3 minutes application of rated voltage)

6.3 10 16 25 35 50 63 100 160 200 250 350 400 450

tanδ 0.24

0.20 0.17 0.15 0.12 0.10 0.10 0.08 0.20 0.20 0.20 0.25 0.25 0.25

85℃恆溫施加額定電壓(含紋波電流)2000 小時後，必須滿足下列的值。

高溫負荷

Load Life

After applying rated voltage with rated ripple current for 2000hrs at 85℃, the capacitors shall meet the following requirements

靜電容量變化率 Capacitance Change 初期值±20%以內 W ithin ±20% of the initial value 散逸因素(tanδ) Dissipation Factor 規格值 200%以下 Not more than 200% of the specified value 洩漏電流 Leakage Current 規格值以下 Not more than the specified value 85℃恆溫不施加額定電壓 1000 小時後，必須滿足下列的值。

高溫放置

Shelf Life

After applying no rated voltage for 1000hrs at 85℃.The capacitors shall meet the following requirements.

靜電容量變化率 Capacitance Change 初期值±20%以內 W ithin ±20% of the initial value 散逸因素(tanδ) Dissipation Factor 規格值 200%以下 Not more than 200% of the specified value 洩漏電流 Leakage Current 規格值 200%以下 Not more than 200% of the specified value

突波電壓(V)

Surge Voltage

低溫特性

Low Temperature Stability

(合成阻抗比)

Impedance Ratio (MAX)

額定電壓(V)

Rated Voltage

突波電壓(V)

Surge Voltage

額定電壓(V)

Rated Voltage

Z(-25℃) / Z(25℃) 4 3 2 2 2 2 2 2 8 8 8 12 12 12

Z(-40℃) / Z(25℃) 10 8 6 4 3 3 3 3 - - - - - -

■ 尺寸圖 DIMENSIONS (mm)

6.3 10 16 25 35 50 63 100 160 200 250 350 400 450

8 13 20 32 44 63 79 125 200 250 300 400 450 500

6.3 10 16 25 35 50 63 100 160 200 250 350 400 450

■ 紋波電流補償係數 MULTIPLIER FOR RIPPLE CURRENT (1) 頻率係數 Frequency coefficient

頻率(Hz)

Frequency

係數

Coefficient

100～1000μF

2200～33000μF

I≦0.03CV+20 μA(5 分鐘值)

1.8～47μF

I≦0.03CV+20 μA( 5 minute )

60(50) 120 1k

0.75 1.00 1.30 1.50

0.75 1.00 1.15 1.20

0.75 1.00 1.10 1.15

120Hz

25℃

120Hz

≧10k

Page 2

HER MEI

ASIACON

ALUMINUM ELECTROLYTIC CAPACITORS

鋁質電解電容器

■ 尺寸一覽表，額定紋波電流一覽表 STANDARD SIZE, RATED RIPPLE CURRENT Size ∮D╳L(mm), Ripple Current (mA r.m.s./85℃,120 Hz)

額定電壓

WV(V.DC)

額定靜電容量

Cap(μF)

150

6.3

(0J)

Size Ripple

5╳11

130 150

額定電壓

WV(V.DC)

額定靜電容量

Cap(μF)

(1A)

Size Ripple

5╳11

125 100

額定電壓

額定靜電容量

Cap(μF)

WV(V.DC)

(1C)

Size Ripple

5╳11

110

470

820

1500

2200

3300

3900

5600

6800

8200

10000

15000

18000

22000

33000

額定電壓

WV(V.DC)

額定靜電容量

Cap(μF)

6.3╳11

8╳11

8╳16

8╳20

10╳21

10╳25

13╳21

13╳26

16╳21

16╳24

16╳32

16╳36

18╳36

18╳41

250 330

400 680

600 1500

800 1800

1150 2700

1350 3300

1650 5600

1920 6800

2100 8200

2370 10000

3050 15000

3400 18000

3850 22000

4500 27000

(1E)

Size Ripple

5╳11

90 47

額定電壓

WV(V.DC)

額定靜電容量

Cap(μF)

6.3╳11

8╳11

8╳16

8╳20

10╳21

10╳25

13╳21

13╳26

16╳21

16╳24

16╳32

16╳36

18╳36

18╳41

220 270

350 560

580 1000

750 1200

1060 1800

1270 2200

1600 3900

1900 4700

2100 5600

2450 6800

3000 10000

3300 12000

3800 15000

4400 18000

(1V)

Size Ripple

5╳11

85 27

額定電壓

WV(V.DC)

額定靜電容量

Cap(μF)

6.3╳11

8╳11

8╳16

8╳20

10╳21

10╳25

13╳21

13╳26

16╳21

16╳24

16╳32

16╳36

18╳36

18╳41

200

330

530

640

910

1080

1550

1780

2000

2250

2800

3200

3700

4100

(1H)

Size Ripple

5╳11

180

330

560

820

1200

1500

2700

3300

3900

6800

8200

10000

12000

6.3╳11

8╳11

8╳16

8╳20

10╳21

13╳15

13╳21

13╳26

16╳24

16╳32

16╳36

18╳36

18╳41

165 100

260 220

400 390

530 560

740 820

850 1000

1280 1800

1570 2200

1850 2700

2500 4700

2850 5600

3200 6800

3600 8200

6.3╳11

8╳11

8╳16

8╳20

10╳21

10╳25

13╳21

13╳26

16╳24

16╳32

16╳36

18╳36

18╳41

145 68

250 100

380 220

510 330

715 470

850 560

1220 1000

1500 1200

1800 1500

2450 1800

2800 2700

3100 3300

3500 3900

4700

6.3╳11

8╳11

8╳16

8╳20

10╳21

13╳15

13╳21

13╳26

16╳21

16╳24

16╳32

16╳36

18╳36

18╳41

140

210

360

500

700

750

1160

1400

1450

1850

2400

2750

3000

3400

Page 3

HER MEI

ASIACON

ALUMINUM ELECTROLYTIC CAPACITORS

鋁質電解電容器

■ 尺寸一覽表，額定紋波電流一覽表 STANDARD SIZE, RATED RIPPLE CURRENT Size ∮D╳L(mm), Ripple Current (mA r.m.s./85℃,120 Hz)

額定電壓

WV(V.DC)

額定靜電容量

Cap(μF)

Size Ripple

(1J)

15 5╳11 70 6.8

額定電壓

WV(V.DC)

額定靜電容量

Cap(μF)

100

(2A)

Size Ripple

5╳11

45 8.2

額定電壓

額定靜電容量

Cap(μF)

WV(V.DC)

160

(2C)

Size Ripple

6.3╳11

33 6.3╳11 110 15

68 8╳11 180 33

150 8╳16 310 68

180 8╳20 400 82

330 10╳21 600 150

390 10╳25 700 270

680 13╳21 1000 330

820 13╳26 1200 390

1000 16╳21 1300 470

1200 16╳24 1600 680

1800 16╳32 2100 820

2200 16╳36 2450 1000

2700 18╳36 2900 1200

3300 18╳41 3300 1500

額定電壓

WV(V.DC)

額定靜電容量

Cap(μF)

5.6

Size Ripple

6.3╳11

200

(2D)

45 4.7

額定電壓

WV(V.DC)

額定靜電容量

Cap(μF)

6.3╳11

8╳11

8╳16

8╳20

10╳25

13╳21

13╳26

16╳21

16╳24

16╳32

16╳36

18╳32

18╳36

18╳41

85 18

120 27

200 47

250 56

380 68

550 120

700 150

750 150

860 180

1150 330

1400 390

1550 470

1800 560

2100

250

(2E)

Size Ripple

6.3╳11

40 2.7

額定電壓

WV(V.DC)

額定靜電容量

Cap(μF)

8╳11

10╳13

10╳16

10╳21

13╳15

13╳21

13╳26

16╳21

16╳24

16╳32

18╳32

18╳36

18╳41

125

180

215

240

380

450

470

540

820

950

1100

1280

350

(2V)

Size Ripple

6.3╳11

100

120

150

220

270

390

470

8╳11

10╳13

10╳16

10╳21

10╳25

13╳21

13╳26

16╳21

16╳24

16╳32

18╳32

18╳36

18╳41

66 8.2

120 15

160 22

200 33

260 39

330 56

400 82

450 100

520 120

720 150

860 180

1050 220

1250 270

8╳11

10╳13

10╳16

10╳21

10╳25

13╳21

13╳26

16╳21

16╳24

16╳32

18╳32

18╳36

18╳41

60 4.7

100 8.2

130 15

180 18

215 22

275 39

360 47

415 56

480 100

600 120

700 150

850 180

8╳11

10╳13

10╳16

10╳21

10╳25

13╳21

13╳26

16╳24

16╳32

18╳32

18╳36

18╳41

100

125

150

210

260

300

450

530

650

750

1000

Page 4

HER MEI

ASIACON

ALUMINUM ELECTROLYTIC CAPACITORS

鋁質電解電容器

■ 尺寸一覽表，額定紋波電流一覽表 STANDARD SIZE, RATED RIPPLE CURRENT

Size ∮D╳L(mm), Ripple Current (mA r.m.s./85℃,120 Hz)

額定電壓

WV(V.DC)

額定靜電容量

Cap(μF)

2.2

400

(2G)

Size Ripple

6.3╳11

25 1.8

額定電壓

WV(V.DC)

額定靜電容量

Cap(μF)

450

(2W)

Size Ripple

6.3╳11

4.7

6.8

100

120

150

8╳11

10╳13

10╳16

10╳21

10╳25

13╳21

13╳26

16╳21

16╳24

16╳32

18╳32

18╳36

18╳41

40 3.9

62 5.6

88 10

110 15

135 18

195 27

220 33

250 39

290 47

400 68

480 82

560 100

660 120

8╳11

10╳13

10╳16

10╳21

10╳25

13╳21

13╳26

16╳21

16╳24

16╳32

18╳32

18╳36

18╳41

▓ 耐久性 ENDURANCE

▲2700μF-35V 16╳24 △18μF-160V 8╳11 □ 82μF-450V 18╳32

105

130

175

210

235

270

365

430

510

600

20 15 10

-5

-10

-15

-20 0 500 1000 2000

CAPACITANCE CHANGE(△C/C)

TIME(Hours)

DISSIPATION FACTOR(%)

32 28 24 20

16 12

8 4 0

0 500 1000 2000

TIME(Hours)

LEAKAGE CURRENT(uA)

0 500 1000 2000

TIME(Hours)

300

250

200

150

100
