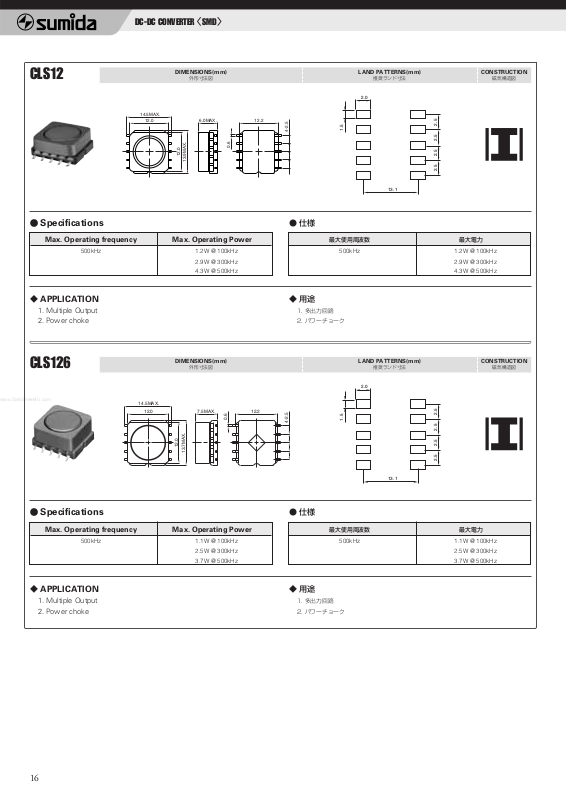

DC-DC CONVERTER〈SMD〉
16
◆ APPLICATION
1. Multiple Output
2. Power choke
◆用途
1. 多出力回路
2. パワーチョーク
13.1
2.0
1.5
2.5 2.52.52.5
4-2.5
0.6
14.5MAX.
12.26.0MAX.12.0
13.9MAX.
12.0
CLS12
DIMENSIONS(mm)
外形寸法図
LAND PATTERNS(mm)
推奨ランド寸法
CONSTRUCTION
磁気構造図
K Specifications
Max. Operating frequency Max. Operating Power
500kHz 1.2W @ 100kHz
2.9W @ 300kHz
4.3W @ 500kHz
●仕様
最大使用周波数 最大電力
500kHz 1.2W @ 100kHz
2.9W @ 300kHz
4.3W @ 500kHz
◆ APPLICATION
1. Multiple Output
2. Power choke
◆用途
1. 多出力回路
2. パワーチョーク
13.1
2.0
1.5
2.5 2.52.52.5
0.6
4-2.5
13.7MAX.
12.0
12.0
7.5MAX.
14.5MAX.
12.2
CLS126
DIMENSIONS(mm)
外形寸法図
LAND PATTERNS(mm)
推奨ランド寸法
CONSTRUCTION
磁気構造図
K Specifications
Max. Operating frequency Max. Operating Power
500kHz 1.1W @ 100kHz
2.5W @ 300kHz
3.7W @ 500kHz
●仕様
最大使用周波数 最大電力
500kHz 1.1W @ 100kHz
2.5W @ 300kHz
3.7W @ 500kHz
