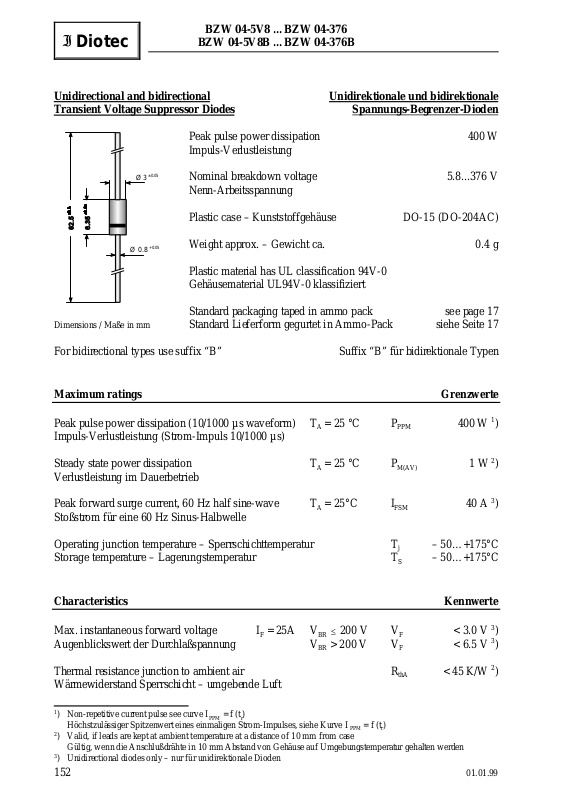

Page 1

BZW 04-5V8 ... BZW 04-376

Diotec

BZW 04-5V8B ... BZW 04-376B

Unidirectional and bidirectional Unidirektionale und bidirektionale Transient Voltage Suppressor Diodes Spannungs-Begrenzer-Dioden

Peak pulse power dissipation 400 W Impuls-Verlustleistung

±0.05

Ø 3

Nominal breakdown voltage 5.8...376 V Nenn-Arbeitsspannung

Plastic case – Kunststoffgehäuse DO-15 (DO-204AC)

Ø 0.8

+0.05

Weight approx. – Gewicht ca. 0.4 g

Plastic material has UL classification 94V-0 Gehäusematerial UL94V-0 klassifiziert

Standard packaging taped in ammo pack see page 17

Dimensions / Maße in mm Standard Lieferform gegurtet in Ammo-Pack siehe Seite 17

For bidirectional types use suffix “B” Suffix “B” für bidirektionale Typen

Maximum ratings Grenzwerte

Peak pulse power dissipation (10/1000 µs waveform) T = 25 °C P 400 W )

A PPM

Impuls-Verlustleistung (Strom-Impuls 10/1000 µs)

Steady state power dissipation T = 25 °C P 1 W )

A M(AV)

Verlustleistung im Dauerbetrieb

Peak forward surge current, 60 Hz half sine-wave T = 25°C I 40 A )

A FSM

Stoßstrom für eine 60 Hz Sinus-Halbwelle

Operating junction temperature – Sperrschichttemperatur T – 50…+175°C Storage temperature – Lagerungstemperatur T – 50…+175°C

j S

Characteristics Kennwerte

Max. instantaneous forward voltage I = 25A V 200 V V < 3.0 V ) Augenblickswert der Durchlaßspannung V > 200 V V < 6.5 V )

Thermal resistance junction to ambient air R < 45 K/W )

F BR F

BR F

thA

Wärmewiderstand Sperrschicht – umgebende Luft

) Non-repetitive current pulse see curve I = f (t )

Höchstzulässiger Spitzenwert eines einmaligen Strom-Impulses, siehe Kurve I = f (t )

) Valid, if leads are kept at ambient temperature at a distance of 10 mm from case

Gültig, wenn die Anschlußdrähte in 10 mm Abstand von Gehäuse auf Umgebungstemperatur gehalten werden

) Unidirectional diodes only – nur für unidirektionale Dioden

152

PPM r

01.01.99

3 3

Page 2

BZW 04-5V8 ... BZW 04-376

BZW 04-5V8B ... BZW 04-376B

Diotec

Maximum ratings Grenzwerte

Max. stand-off voltage Max. clamping voltage at

Type

Typ

BZW04-5V8 5.8 1000 6.8 ± 5% 6.45...7.14 *) 10.5 38.0 BZW04-6V4 6.4 500 7.5 ± 5% 7.13...7.88 *) 11.3 35.4 BZW04-7V0 7.02 200 8.2 ± 5% 7.79...8.61 *) 12.1 33.0 BZW04-7V8 7.78 50 9.1 ± 5% 8.65...9.55 13.4 30.0 BZW04-8V5 8.55 10 10 ± 5% 9.5...10.5 14.5 27.6 BZW04-9V4 9.4 5 11 ± 5% 10.5...11.6 15.6 25,7 BZW04-10 10.2 5 12 ± 5% 11.4...12.6 16.7 24.0 BZW04-11 11.1 5 13 ± 5% 12.4...13.7 18.2 22.0 BZW04-13 12.8 5 15 ± 5% 14.3...15.8 21.2 19.0 BZW04-14 13.6 5 16 ± 5% 15.2...16.8 22.5 17.8 BZW04-15 15.3 5 18 ± 5% 17.1...18.9 25.2 16.0 BZW04-17 17.1 5 20 ± 5% 19.0...21.0 27.7 14.5 BZW04-19 18.8 5 22 ± 5% 20.9...23.1 30.6 13.0 BZW04-20 20.5 5 24 ± 5% 22.8...25.2 33.2 12.0 BZW04-23 23.1 5 27 ± 5% 25.7...28.4 37.5 10.7 BZW04-26 25,6 5 30 ± 5% 28.5...31.5 41.5 9.6 BZW04-28 28.2 5 33 ± 5% 31.4...34.7 45.7 8.8 BZW04-31 30.8 5 36 ± 5% 34.2...37.8 49.9 8.0 BZW04-33 33.3 5 39 ± 5% 37.1...41.0 53.9 7.4 BZW04-37 36.8 5 43 ± 5% 40.9...45.2 59.3 6.7 BZW04-40 40.2 5 47 ± 5% 44.7...49.4 64.8 6.2 BZW04-44 43.6 5 51 ± 5% 48.5...53.6 70.1 5.7 BZW04-48 47.8 5 56 ± 5% 53.2...58.8 77.0 5.2 BZW04-53 53.0 5 62 ± 5% 58.9...65.1 85.0 4.7 BZW04-58 58.1 5 68 ± 5% 64.6...71.4 92.0 4.3 BZW04-64 64.1 5 75 ± 5% 71.3...78.8 103 3.9 BZW04-70 70.1 5 82 ± 5% 77.9...86.1 113 3.5 BZW04-78 77.8 5 91 ± 5% 86.5...95.5 125 3.2 BZW04-85 85.8 5 100 ± 5% 95.0...105 137 2.9 BZW04-94 94.0 5 110 ± 5% 105...116 152 2.6 BZW04-102 102 5 120 ± 5% 114...126 165 2.4 BZW04-111 111 5 130 ± 5% 124...137 179 2.2 BZW04-128 128 5 150 ± 5% 143...158 207 2.0 BZW04-136 136 5 160 ± 5% 152...168 219 1.8 BZW04-145 145 5 170 ± 5% 162...179 234 1.7 BZW04-154 154 5 180 ± 5% 171...189 246 1.6 BZW04-171 171 5 200 ± 5% 190...210 274 1.5 BZW04-188 188 5 220 ± 5% 209...231 301 1.4 BZW04-213 213 5 250 ± 5% 237...263 344 1.3 BZW04-239 239 5 280 ± 5% 266...294 384 1.2 BZW04-256 256 5 300 ± 5% 285...315 414 1.1 BZW04-273 273 5 320 ± 5% 304...336 438 1.0 BZW04-299 299 5 350 ± 5% 332...368 482 0.9 BZW04-342 342 5 400 ± 5% 380...420 548 0.9 BZW04-376 376 5 440 ± 5% 418...462 603 0.8

at leakage current 10/1000µs-pulse current

Max. Sperrspannung Max. Begrenzerspannung

bei Sperrstrom bei 10/1000µs-Stromimp.

V [V] I [µA] V [V] V [V] I [A]

WM D BR C PPM

Breakdown voltage at I = 1 mA

Arbeitsspannung bei I = 1 mA

*) tested at / gemessen bei 10 mA

01.01.99

153

Page 3

Diotec

BZW 04-5V8 ... BZW 04-376

BZW 04-5V8B ... BZW 04-376B

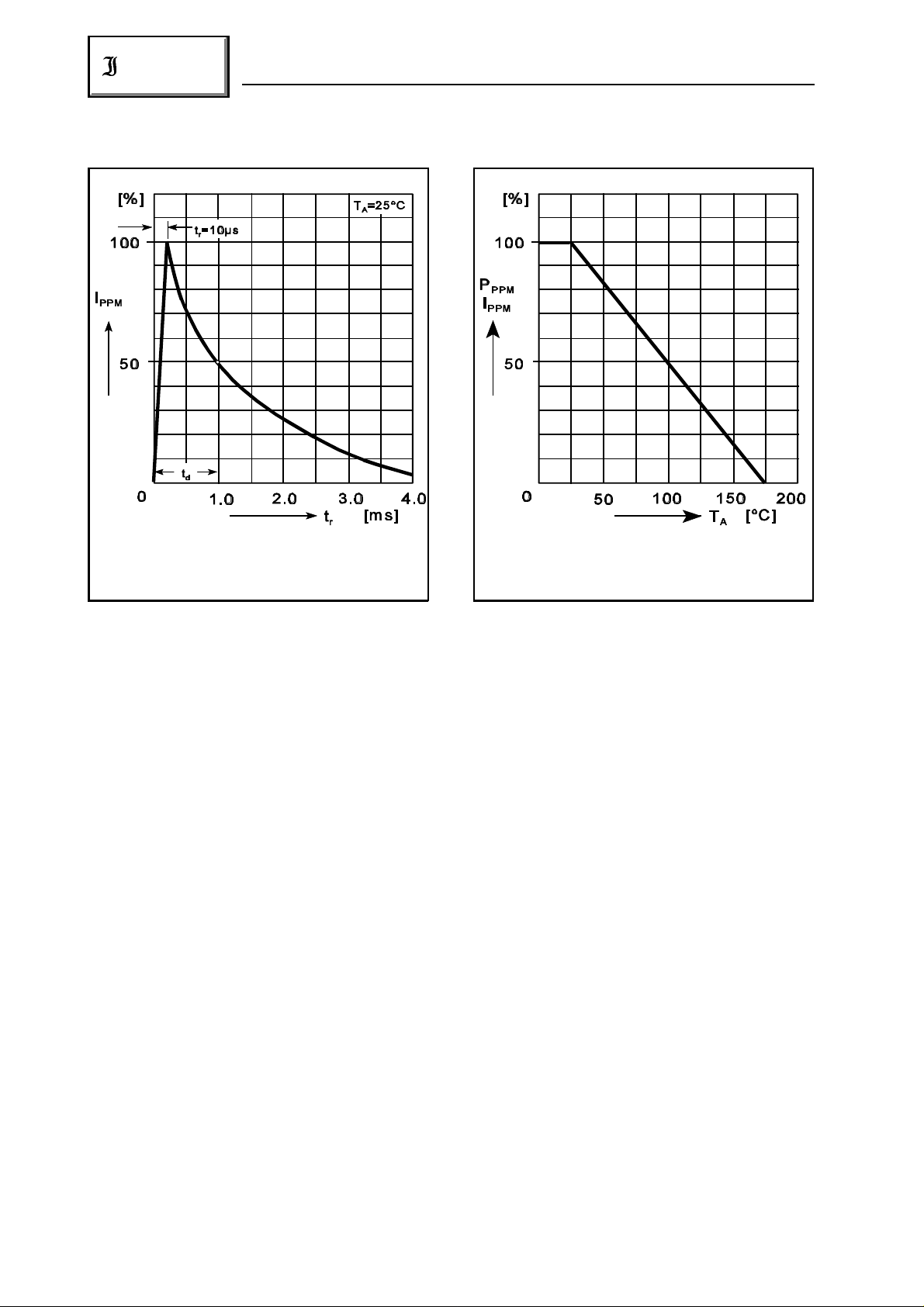

Non repetitive current pulse (10/1000µs waveform) Höchstzulässiger Spitzenwert eines einmaligen 10/1000µs - Stromimpulses

Peak pulse power (P ) or current (I ) derating Impulsverlustleistung oder max. Stromimpuls in Abhängigkeit von der Umgebungstemperatur

PPM PPM

For bidirectional types (suffix “B”), electrical characteristics apply in both directions. The standard tolerance of the breakdown voltage for each type is ± 5%.

Für bidirektionale Dioden (Suffix “B”) gelten die elektrischen Werte in beiden Richtungen. Die Toleranz der Arbeitsspannung jedes einzelnen Typs beträgt in der Standardausführung ± 5%.

e.g.: BZW 04-154B = bidirectional diode V = 154 V, V = 180 V (± 5%)

BZW 04-28 = unidirectional diode, V = 28.2 V, V = 33 V (± 5%)

WM BR

154
