Page 1
Ø 4.5
±0.1
Ø 1.2
±0.05
) Valid, if leads are kept at ambient temperature at a distance of 10 mm from case
1
Gültig, wenn die Anschlußdrähte in 10 mm Abstand von Gehäuse auf Umgebungstemperatur gehalten werden
80
01.01.99
Diotec

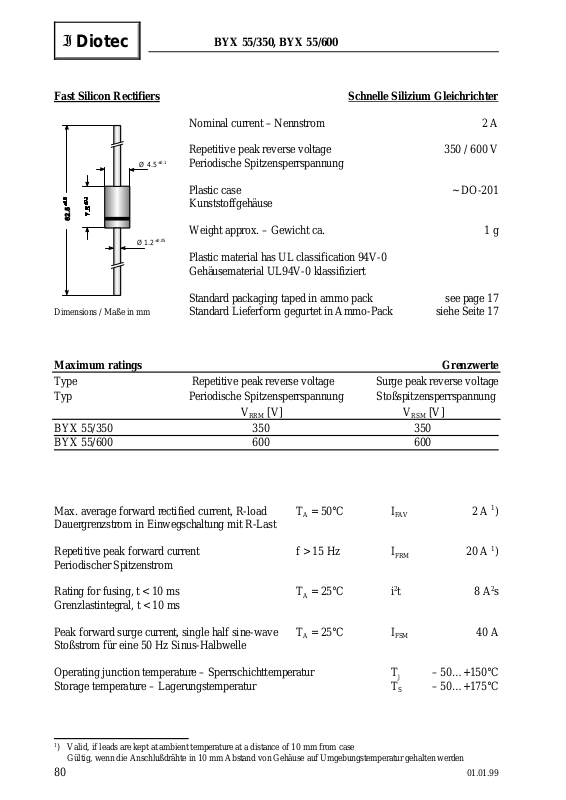

BYX 55/350, BYX 55/600
Fast Silicon Rectifiers Schnelle Silizium Gleichrichter
Nominal current – Nennstrom 2 A
Repetitive peak reverse voltage 350 / 600 V
Periodische Spitzensperrspannung
Plastic case ~ DO-201
Kunststoffgehäuse
Weight approx. – Gewicht ca. 1 g
Plastic material has UL classification 94V-0
Gehäusematerial UL94V-0 klassifiziert
Standard packaging taped in ammo pack see page 17

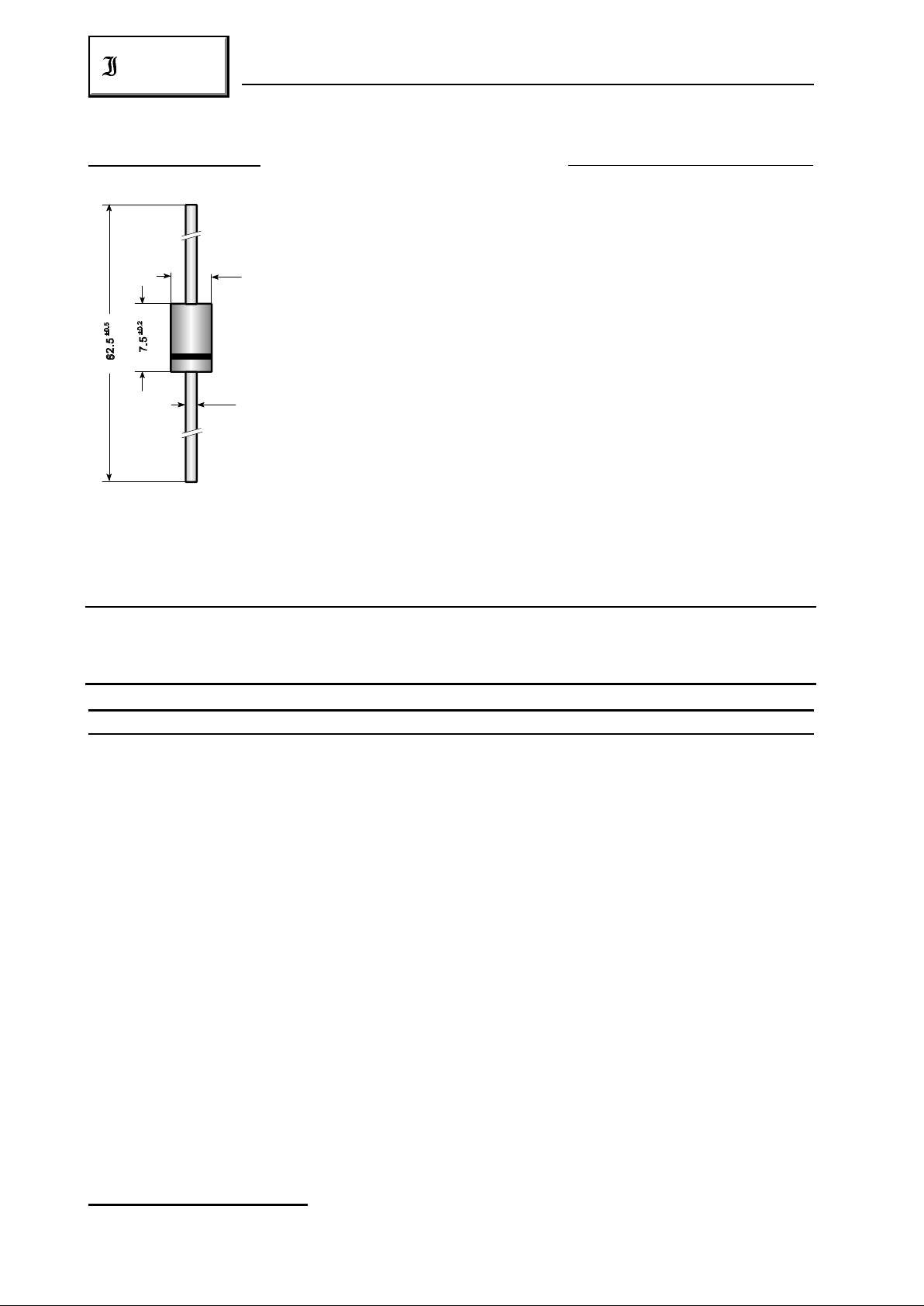

Dimensions / Maße in mm Standard Lieferform gegurtet in Ammo-Pack siehe Seite 17
Maximum ratings Grenzwerte
Type Repetitive peak reverse voltage Surge peak reverse voltage
Typ Periodische Spitzensperrspannung Stoßspitzensperrspannung
V [V] V [V]
RRM RSM
BYX 55/350 350 350
BYX 55/600 600 600
Max. average forward rectified current, R-load T = 50°C I 2 A )
A FAV
1
Dauergrenzstrom in Einwegschaltung mit R-Last
Repetitive peak forward current f > 15 Hz I 20 A )
FRM
1
Periodischer Spitzenstrom
Rating for fusing, t < 10 ms T = 25°C i t 8 A s
A
2 2
Grenzlastintegral, t < 10 ms
Peak forward surge current, single half sine-wave T = 25°C I 40 A
A FSM
Stoßstrom für eine 50 Hz Sinus-Halbwelle
Operating junction temperature – Sperrschichttemperatur T – 50…+150°C
j
Storage temperature – Lagerungstemperatur T – 50…+175°C
S
Page 2
) Valid, if leads are kept at ambient temperature at a distance of 10 mm from case
1
Gültig, wenn die Anschlußdrähte in 10 mm Abstand von Gehäuse auf Umgebungstemperatur gehalten werden
81
01.01.99
Diotec

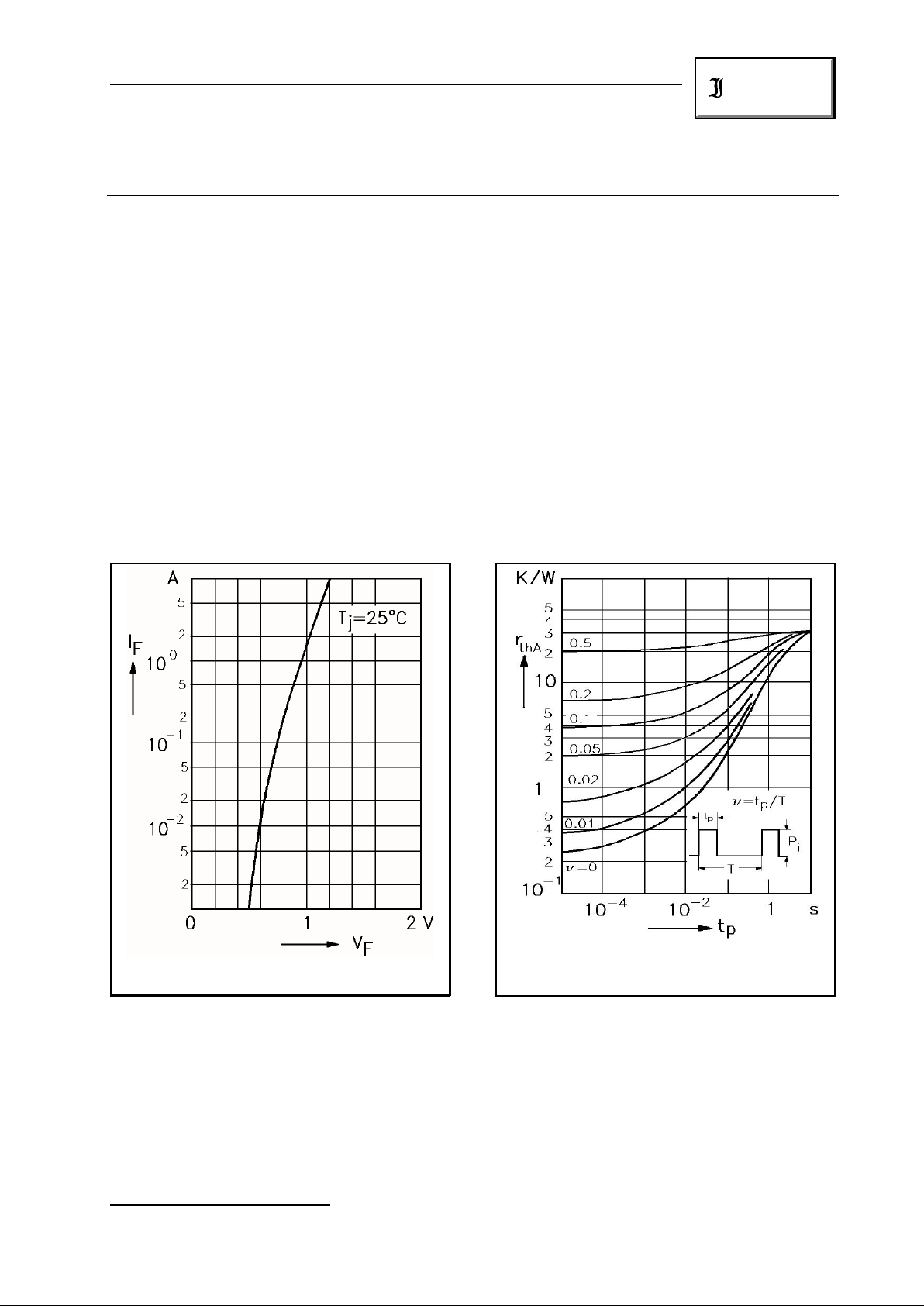

Forward characteristic (typical values)
Durchlaßkennlinie (typische Werte)
Pulse thermal resistance vs. pulse duration )
1
Impulswärmewiderstand in Abhängigkeit von
der Impulsdauer )
1
BYX 55/350, BYX 55/600
Characteristics Kennwerte
Forward voltage – Durchlaßspannung T = 75°C I = 5 A V < 1.25 V
j F F
Leakage current – Sperrstrom T = 25°C V = V I < 5 µA
j R RRM R
T = 100°C V = V I < 100 µA
j R RRM R
Reverse recovery time I = 0.5 A through/über t < 350 ns
F rr
Sperrverzugszeit I = 1 A to/auf I = 0.25 A
R R
Thermal resistance junction to ambient air R < 25 K/W )
thA
1
Wärmewiderstand Sperrschicht – umgebende Luft
