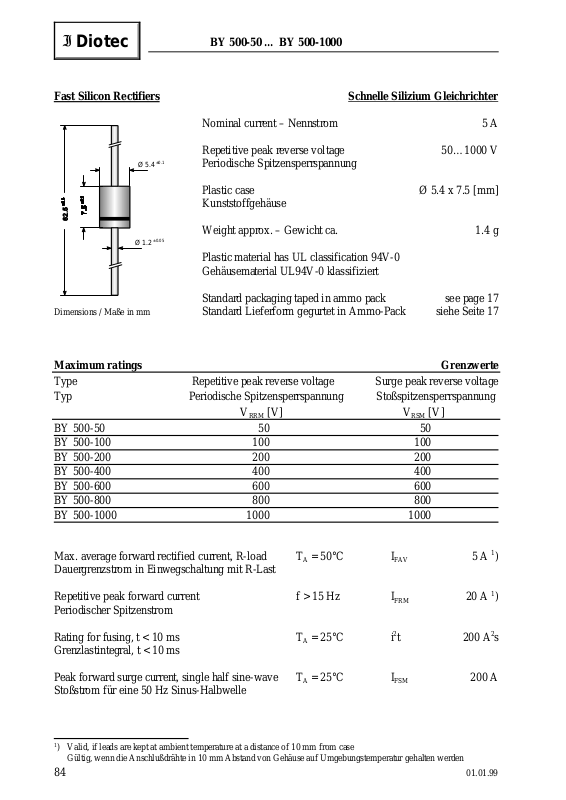

Diotec
BY 500-50 … BY 500-1000
Fast Silicon Rectifiers Schnelle Silizium Gleichrichter
Nominal current – Nennstrom 5 A
Repetitive peak reverse voltage 50…1000 V
±0.1
Ø 5.4
Periodische Spitzensperrspannung
Plastic case Ø 5.4 x 7.5 [mm]
Kunststoffgehäuse
±0.05
Ø 1.2
Plastic material has UL classification 94V-0
Gehäusematerial UL94V-0 klassifiziert
Standard packaging taped in ammo pack see page 17
Weight approx. – Gewicht ca. 1.4 g
Dimensions / Maße in mm Standard Lieferform gegurtet in Ammo-Pack siehe Seite 17
Maximum ratings Grenzwerte
Type Repetitive peak reverse voltage Surge peak reverse voltage
Typ Periodische Spitzensperrspannung Stoßspitzensperrspannung
V [V] V [V]
RRM RSM
BY 500-50 50 50
BY 500-100 100 100
BY 500-200 200 200
BY 500-400 400 400
BY 500-600 600 600
BY 500-800 800 800
BY 500-1000 1000 1000
Max. average forward rectified current, R-load T = 50°C I 5 A )
A FAV
Dauergrenzstrom in Einwegschaltung mit R-Last
Repetitive peak forward current f > 15 Hz I 20 A )
FRM
Periodischer Spitzenstrom
Rating for fusing, t < 10 ms T = 25°C i t 200 A s
A
2 2
Grenzlastintegral, t < 10 ms
Peak forward surge current, single half sine-wave T = 25°C I 200 A
A FSM
Stoßstrom für eine 50 Hz Sinus-Halbwelle
1
) Valid, if leads are kept at ambient temperature at a distance of 10 mm from case
Gültig, wenn die Anschlußdrähte in 10 mm Abstand von Gehäuse auf Umgebungstemperatur gehalten werden
84
01.01.99
1
1
Page 2
BY 500-50 … BY 500-1000
Diotec
Operating junction temperature – Sperrschichttemperatur T – 50…+175°C
Storage temperature – Lagerungstemperatur T – 50…+175°C
j
S
Characteristics Kennwerte
Forward voltage – Durchlaßspannung T = 25°C I = 5 A V < 1.3 V
Leakage current – Sperrstrom T = 25°C V = V I < 10 µA
Reverse recovery time I = 0.5 A through/über t < 200 ns
Sperrverzugszeit I = 1 A to/auf I = 0.25 A
Thermal resistance junction to ambient air R < 25 K/W )
j F F
j R RRM R
F rr
R R
thA
Wärmewiderstand Sperrschicht – umgebende Luft
1
Pulse thermal resistance vs. pulse duration )
Forward characteristic (typical values)
Durchlaßkennlinie (typische Werte)
1
) Valid, if leads are kept at ambient temperature at a distance of 10 mm from case
Gültig, wenn die Anschlußdrähte in 10 mm Abstand von Gehäuse auf Umgebungstemperatur gehalten werden
01.01.99
Impulswärmewiderstand in Abhängigkeit von
der Impulsdauer )
1
1
85
