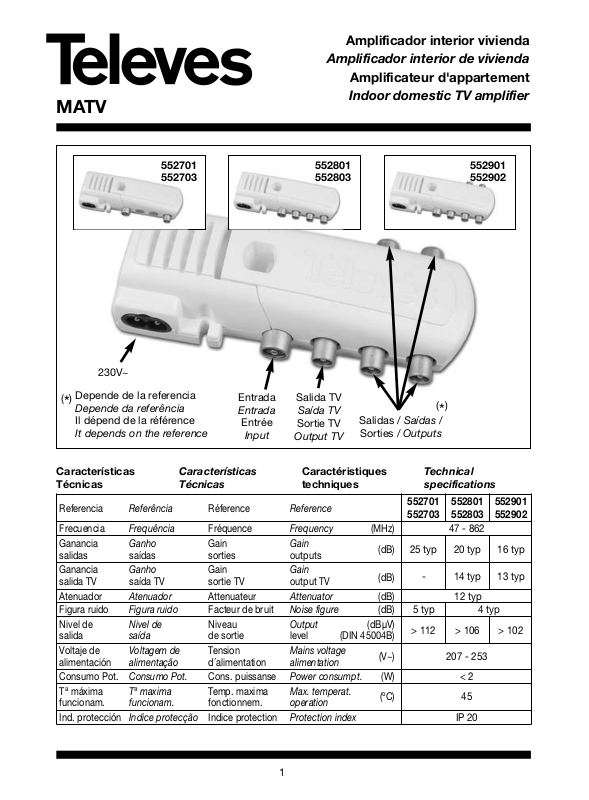

Page 1
Amplificador interior vivienda
Amplificador interior de vivienda
Amplificateur d'appartement
Indoor domestic TV amplifier
1

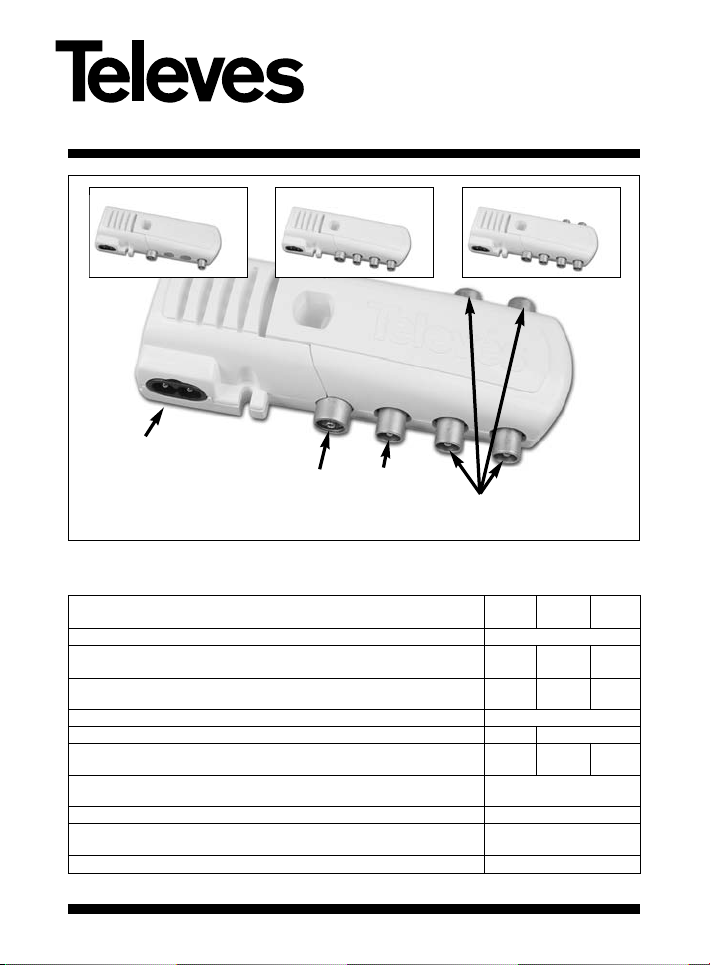

MATV
230V~
Salida TV
Saída TV
Sortie TV
Output TV
Salidas / Saídas /
Sorties / Outputs
Depende de la referencia
Depende da referência
Il dépend de la référence
It depends on the reference
(
*
)
(
*
)
Entrada
Entrada
Entrée
Input
Características
Técnicas
Características
Técnicas
Caractéristiques
techniques
Technical
specifications
552701
552703
552801
552803
552901
552902
Referencia Referência Réference Reference
552701
552703
552801
552803
552901
552902
Frecuencia Frequência Fréquence Frequency (MHz)
47 - 862
Ganancia Ganho Gain Gain
(dB)
salidas saídas sorties outputs
25 typ 20 typ 16 typ
Ganancia Ganho Gain Gain
(dB)
salida TV saída TV sortie TV output TV
- 14 typ 13 typ
Atenuador Atenuador Attenuateur Attenuator (dB)
12 typ
Figura ruido Figura ruido Facteur de bruit Noise figure (dB)
5 typ 4 typ
Nivel de Nivel de Niveau Output (dBµV)
salida saída de sortie level (DIN 45004B)
> 112 > 106 > 102
Voltaje de Voltagem de Tension Mains voltage
(V~)
alimentación alimentação d´alimentation alimentation
207 - 253
Consumo Pot. Consumo Pot. Cons. puissanse Power consumpt. (W)
< 2
Tª máxima Tª maxima Temp. maxima Max. temperat.
(ºC)
funcionam. funcionam. fonctionnem. operation
45
Ind. protección Indice protecção Indice protection Protection index
IP 20
Page 2
Amplificador interior vivienda
Amplificador interior de vivienda
Amplificateur d'appartement
Indoor domestic TV amplifier
2
MATV
• Deje un espacio libre alrededor del aparato para proporcionar una ventilación adecuada.
• No obstruir las ranuras de ventilación del equipo.
• El aparato no debe ser expuesto a caídas o salpicaduras de
agua. No situar objetos o recipientes llenos de agua sobre o
cerca del aparato si no se tiene la suficiente protección.
• No situar el equipo cerca de fuentes de calor o en ambien-
tes de humedad elevada.
• La base de enchufe al que se conecte el equipo debe estar
situada cerca de éste y será facilmente accesible.
• No conectar el equipo a la red eléctrica hasta que todas las
demás conexiones del equipo hayan sido efectuadas.
• Para desconectar el equipo de la red, tire del conector,
nunca del cable de red.
• Deixe um espaço livre ao redor do aparelho para proporcionar uma ventilação adequada.
• Não obstruir as ranhuras de ventilação do equipamento.
• Não colocar o equipamento perto de fontes de calor ou
em ambientes com humidade elevada.
• O aparelho não deve ser exposto a possíveis derrames ou
salpicos de água. Não colocar objectos ou recipientes
com água por cima ou por perto do aparelho se estes não
tiverem a suficiente protecção.
• A fonte de ligação à qual se liga o equipamento deve estar
situada perto deste e terá de ser facilmente acessível.
• Não ligar o equipamento à rede eléctrica até que todas as
demais ligações do equipamento tenham sido efectuadas.
• Para desligar o equipamento da rede, tire do conector,
nunca do cabo de rede.
• Please allow air circulation around the equipment
• Do not obstruct the equipment's ventilation system.
• Do not place the equipment near sources of heat or in
excessively damp or humid conditions.
• The equipment must not come into contact with water or even
be splashed by liquids. Do not place containers with water on
or near the equipment if it is not adequately protected.
• The plug that is going to be used to connect the equipment should be located nearby and should be easily
accessible.
• Do not connect the equipment to the mains until all the
other connections have been made.
• To disconnect the equipment from the mains, pull from the
connector, and never pull from the cable.
• Merci de permettre la circulation d'áir autour de l'áppareil.
• Ne pas obstruer les entrées de ventilation.
• Ne pas placer l'appareil près d'une source de chaleur ou
dans un milieu fortement humide.
• L'appareil ne doit pas être exposé à des chutes ou projections d'eau. Ne pas placer d'objets ou de récipients contenant de l'eau à proximité immédiate sans protection.
• La prise à laquelle l'appareil sera branché doit être située à
proximité et facilement accessible.
• Ne pas brancher l'appareil sur le secteur avant que toutes
les autres connections aient été effectuées.
• Pour débrancher du secteur, tirez sur la prise et jamais sur
le câble.
IMPORTANTES INSTRUCCIONES DE SEGURIDAD
INSTRUÇÕES IMPORTANTES DE SEGURANÇA
IMPORTANT SAFETY INSTRUCTIONS
CONSIGNES DE SECURITE IMPORTANTES
Descripción de Simbología de seguridad eléctrica
Descrição de simbologia de segurança eléctrica
Description des symboles de sécurité électrique
Description of the electrical safety symbols
• Para evitar el riesgo de choque eléctrico no abrir el equipo.
• Para evitar o risco de choque eléctrico não abrir o equipamento.
• Afin d'éviter le risque de décharge ne pas ouvrir l'appareil.
• To avoid the risk of electric shock, do not open the equipment.
Page 3
Amplificador interior vivienda
Amplificador interior de vivienda
Amplificateur d'appartement
Indoor domestic TV amplifier
3
MATV

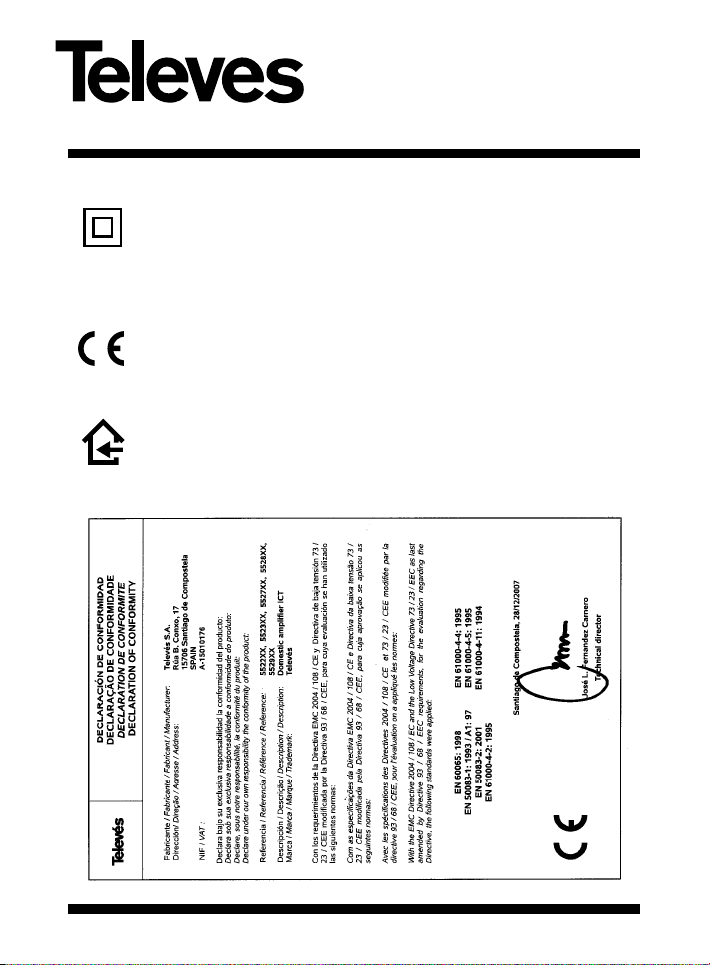

• Éste símbolo indica que el equipo cumple los requerimientos de seguridad para
equipos de clase II.
• Este símbolo indica que o equipamento cumpre os requisitos de segurança para
equipamentos de classe II.
• Ce symbole indique que l'appareil répond aux exigences de sécurité des appareils
de classe II.
• This symbol indicates that the equipment complies with the safety requirements for
class II equipment.
• Éste símbolo indica que el equipo cumple los requerimientos del marcado CE.
• Este símbolo indica que o equipamento cumpre os requisitos do marcado CE.
• Ce symbole indique que l'appareil répond aux exigences de la norme CE.
• This symbol indicates that the equipment complies with the CE mark requirements.
• Uso exclusivo en el interior.
• Uso exclusivo no interior.
• Utilisation d'intérieur seulement.
• Indoor use only.
Page 4
Amplificador interior vivienda
Amplificador interior de vivienda
Amplificateur d'appartement
Indoor domestic TV amplifier
4
MATV

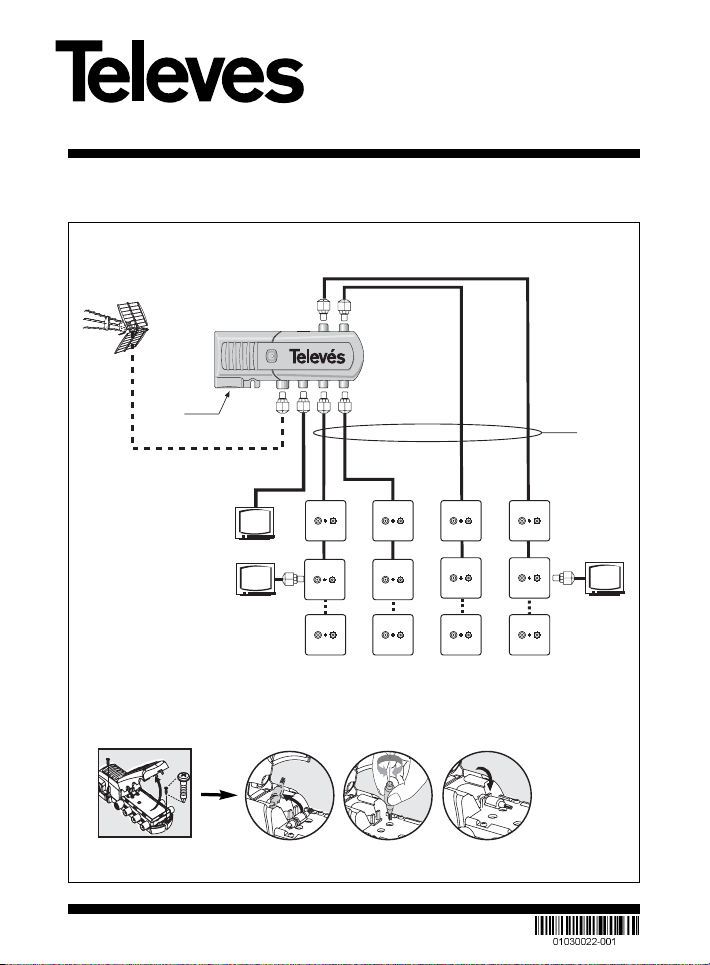

Ejemplo de
aplicación
Exemplo de
aplicação
Exemple
d’application
Typical
application
1
2
3
Atenuador
Atenuador
Attenuateur
Attenuator
Salida TV
Saída TV
Sortie TV
Output TV
Salidas
Saídas
Sorties
Outputs
Entrada
Entrada
Entrée
Input
230V~
Depende de la referencia
Depende da referência
Il dépend de la référence
It depends on the reference
(*)
(
*
)
