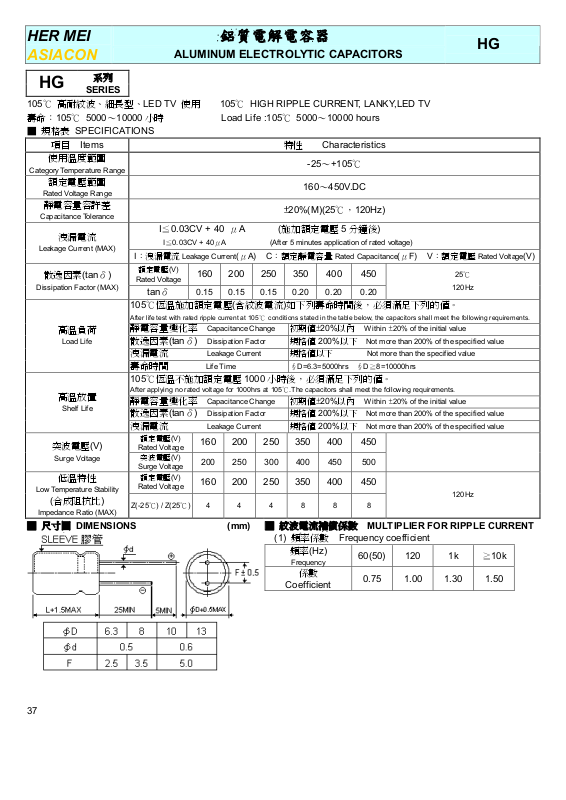

Datasheet 41HG Datasheet

HER MEI

鋁質電解電容器

HG

ASIACON

HG

105℃ 高耐紋波、細長型、LED TV 使用 105℃ HIGH RIPPLE CURRENT, LANKY,LED TV
壽命：105℃ 5000～10000 小時 Load Life :105℃ 5000～10000 hours

■ 規格表 SPECIFICATIONS
項目 Items

使用溫度範圍

Category Temperature Range

額定電壓範圍

Rated Voltage Range

靜電容量容許差

Capacitance Tolerance

洩漏電流

Leakage Current (MAX)

散逸因素(tanδ)

Dissipation Factor (MAX)

高溫負荷

Load Life

高溫放置

Shelf Life

突波電壓(V)

Surge Voltage

低溫特性

Low Temperature Stability

(合成阻抗比)

Impedance Ratio (MAX)

■ 尺寸圖 DIMENSIONS (mm) ■ 紋波電流補償係數 MULTIPLIER FOR RIPPLE CURRENT

ALUMINUM ELECTROLYTIC CAPACITORS

系列

SERIES

特性 Characteristics

-25～+105℃

160～450V.DC

±20%(M)(25℃，120Hz)

I≦0.03CV + 40 μA (施加額定電壓 5 分鐘後)

I≦0.03CV + 40μA (After 5 minutes application of rated voltage)

I：洩漏電流 Leakage Current(μA) C：額定靜電容量 Rated Capacitance(μF) V：額定電壓 Rated Voltage(V)

額定電壓(V)

Rated Voltage

tanδ 0.15

105℃恆溫施加額定電壓(含紋波電流)如下列壽命時間後，必須滿足下列的值。

After life test with rated ripple current at 105℃ conditions stated in the table below, the capacitors shall meet the following requirements.

靜電容量變化率 Capacitance Change 初期值±20%以內 W ithin ±20% of the initial value
散逸因素(tanδ) Dissipation Factor 規格值 200%以下 Not more than 200% of the specified value
洩漏電流 Leakage Current 規格值以下 Not more than the specified value
壽命時間 Life Time ∮D=6.3=5000hrs ∮D≧8=10000hrs

105℃恆溫不施加額定電壓 1000 小時後，必須滿足下列的值。

After applying no rated voltage for 1000hrs at 105℃.The capacitors shall meet the following requirements.

靜電容量變化率 Capacitance Change 初期值±20%以內 W ithin ±20% of the initial value
散逸因素(tanδ) Dissipation Factor 規格值 200%以下 Not more than 200% of the specified value
洩漏電流 Leakage Current 規格值 200%以下 Not more than 200% of the specified value

額定電壓(V)

Rated Voltage

突波電壓(V)

Surge Voltage

額定電壓(V)

Rated Voltage

Z(-25℃) / Z(25℃) 4 4 4 8 8 8

160 200 250 350 400 450

0.15 0.15 0.20 0.20 0.20

160 200 250 350 400 450

200 250 300 400 450 500

160 200 250 350 400 450

(1) 頻率係數 Frequency coefficient

頻率(Hz)

Frequency

係數

Coefficient

25℃

120Hz

120Hz

60(50)

120 1k ≧10k

0.75 1.00 1.30 1.50

37

HER MEI

ASIACON

■ 尺寸一覽表，額定紋波電流一覽表 STANDARD SIZE, RATED RIPPLE CURRENT

額定電壓

WV(V.DC)

額定
靜電容量
Cap(μF)

ALUMINUM ELECTROLYTIC CAPACITORS

160

(2C)

Size Ripple

鋁質電解電容器

額定電壓

WV(V.DC)

額定
靜電容量

Cap(μF)

Size Ripple

Size ∮D╳L(mm), Ripple Current (mA r.m.s./105℃,120Hz)

200

(2D)

額定電壓

額定
靜電容量

Cap(μF)

WV(V.DC)

HG

250

(2E)

Size Ripple

10

15

33

39

47

56

68

82

100

120

150

6.3╳14

6.3╳16

8╳20

8╳25

8╳30

8╳35

8╳40

8╳45

10╳35

10╳40

10╳45

68 6.8

88 8.2

165 22

200 27

240 33

280 39

325 47

380 56

430 68

490 82

580 100

6.3╳14

6.3╳16

8╳20

8╳25

8╳30

8╳35

8╳40

8╳45

10╳35

10╳40

10╳45

62 3.9

72 4.7

150 10

180 15

220 18

260 22

300 27

350 33

380 39

450 47

520 56

6.3╳14

6.3╳16

8╳20

8╳25

8╳30

8╳35

8╳40

8╳45

10╳35

10╳40

10╳45

48

55

100

135

160

195

230

270

290

340

390

180

220

270

330

390

13╳35

13╳40

13╳45

13╳50

13╳60

650 120

760 150

900 180

1050 220

1200 270

13╳35

13╳40

13╳45

13╳50

13╳60

580 68

700 82

800 100

935 120

1100 150

13╳35

13╳40

13╳45

13╳50

13╳60

440

515

600

700

840

38

HER MEI

ASIACON

ALUMINUM ELECTROLYTIC CAPACITORS

鋁質電解電容器

■ 尺寸一覽表，額定紋波電流一覽表 STANDARD SIZE, RATED RIPPLE CURRENT

Size ∮D╳L(mm), Ripple Current (mA r.m.s./105℃,120Hz)

額定電壓

WV(V.DC)

額定
靜電容量

Cap(μF)

350

(2V)

Size Ripple

額定電壓

WV(V.DC)

額定
靜電容量

Cap(μF)

400

(2G)

Size Ripple

額定電壓

額定
靜電容量

Cap(μF)

WV(V.DC)

HG

450

(2W)

Size Ripple

3.3

3.9

10

12

15

18

22

27

33

39

47

6.3╳14

6.3╳16

8╳20

8╳25

8╳30

8╳35

8╳40

8╳45

10╳35

10╳40

10╳45

38 2.2

45 3.3

90 8.2

110 10

135 12

160 15

190 18

220 22

240 27

280 33

325 39

6.3╳14

6.3╳16

8╳20

8╳25

8╳30

8╳35

8╳40

8╳45

10╳35

10╳40

10╳45

30 1.5

40 2.2

85 6.8

100 8.2

120 10

145 12

170 15

200 18

220 22

255 27

300 33

6.3╳14

6.3╳16

8╳20

8╳25

8╳30

8╳35

8╳40

8╳45

10╳35

10╳40

10╳45

27

34

75

90

110

130

155

180

200

230

270

56

68

82

100

120

13╳35

13╳40

13╳45

13╳50

13╳60

360 47

425 56

500 68

570 82

680 100

▓ 耐久性 ENDURANCE

□ 33μF-450V 10╳45 △ 47μF-450V 13╳40

CAPACITANCE CHANGE(△C/C)

20

15

10

5

%

0

-5

-10

-15

-20

0

1000

2000

3000

4000

5000

6000

7000

8000

9000

TIME(Hours)

10000

40
35
30
25

%

20
15
10

5
0

0

1000

13╳35

13╳40

13╳45

13╳50

13╳60

DISSIPATION FACTOR(%)

2000

3000

4000

5000

6000

7000

TIME(Hours)

8000

330 39

385 47

450 56

515 68

620 82

500
450
400
350
300

uA

250
200
150
100

50

0

9000

10000

0

1000

13╳35

13╳40

13╳45

13╳50

13╳60

LEAKAGE CURRENT(uA)

2000

3000

4000

5000

6000

7000

TIME(Hours)

8000

300

350

405

470

560

9000

10000

39
