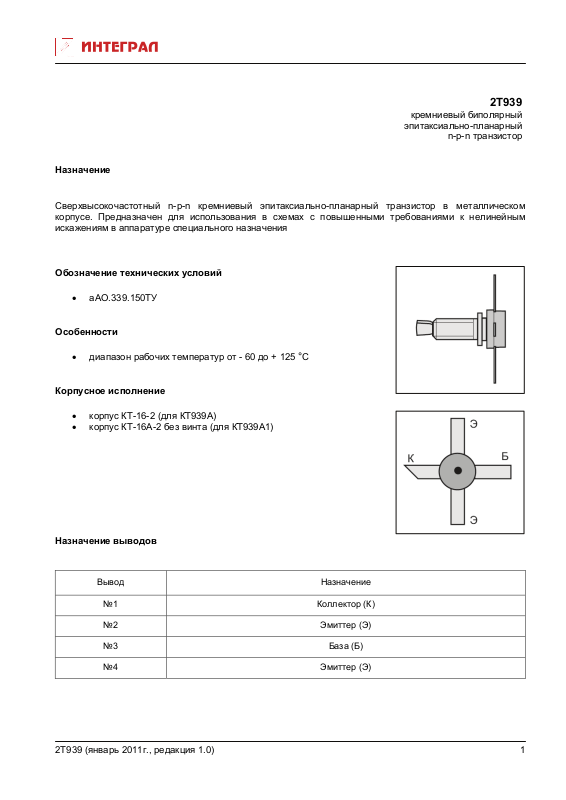

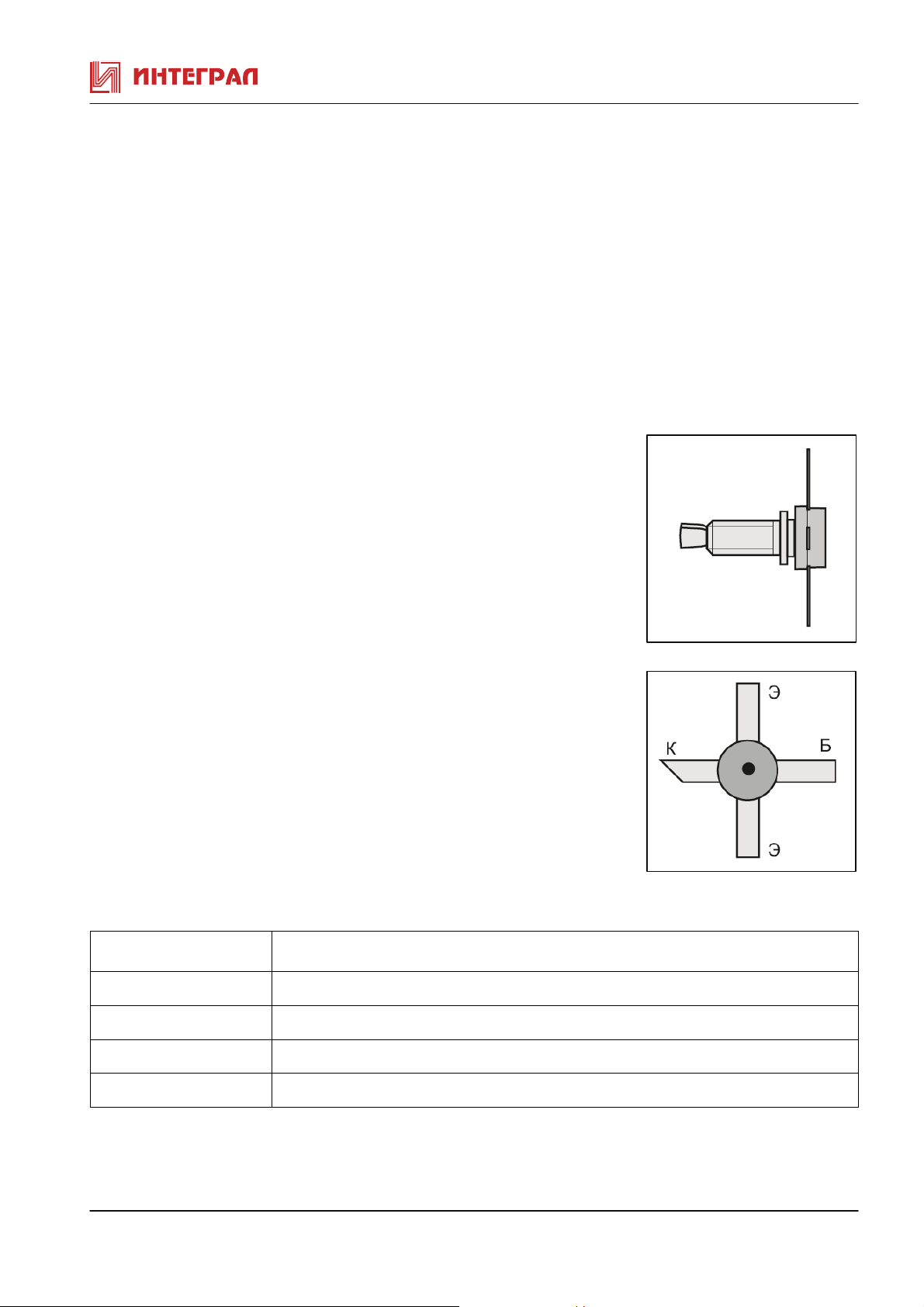

Page 1
2Т939
кремниевый биполярный
эпитаксиально-планарный
n-p-n транзистор
Назначение
Сверхвысокочастотный n-p-n кремниевый эпитаксиально-планарный транзистор в металлическом
корпусе. Предназначен для использования в схемах с повышенными требованиями к нелинейным
искажениям в аппаратуре специального назначения
Обозначение технических условий
• аАО.339.150ТУ
Особенности
• диапазон рабочих температур от - 60 до + 125
Корпусное исполнение
• корпус КТ-16-2 (для КТ939А)
• корпус КТ-16А-2 без винта (для КТ939А1)
Назначение выводов
Вывод Назначение
°С
№1 Коллектор (К)
№2 Эмиттер (Э)
№3 База (Б)
№4 Эмиттер (Э)
2Т939 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры 2Т939 при Т
окр. среды
= + 25 °С
Паpаметpы Обозначение Ед. изм. Режимы измеpения Min Max
Обратный ток коллектора
Статический коэффициент передачи тока h21Е
Емкость коллекторного перехода* Cк* пФ Uкб=12 B f=10МГц
Граничная частота коэффициента передачи
тока*
Обратный ток эмиттера Iэбо мА Uэб=3,5 B
Граничное напряжение Uкэогр В Iэ=30мА Iб=0 18 -
Iкбо мА Uкб=30B
Uкэ= 12 B, Iк= 200
Fгр* ГГц f=300МГц Iк=200мА
мA
Uкэ= 12 B
1
40 200
- 5,5
2,5 -
- 0,5
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации 2Т939
Параметры Обозначение Ед. изм. Значение
Напряжение коллектор-база Uкб max В
Напpяжение коллектоp-эмиттеp (Rбэ=10кОм) Uкэ max В
Напряжение эмиттер-база Uэб max В
Постоянный ток коллектора Iк max мА
Температура перехода Тj
Постоянная рассеиваемая мощность коллектора Рк max Вт
30
30
3,5
0
C
400
150
4
2Т939 (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
прототипы не подразумевают
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
2Т939 (январь 2011г., редакция 1.0)
3
