2Т938А-2
кремниевый биполярный
эпитаксиально-планарный
n-p-n транзистор
Назначение
Кремниевые эпитаксиально-планарные n-p-n мощные СВЧ транзисторы 2Т938А-2 предназначены для
работы в схеме с общей базой, в усилительных и генераторных устройствах на частоте до 5 ГГц, в
составе гибридных интегральных микросхем, блоков и аппаратуры специального назначения.
Обозначение технических условий
• аАО.339.106 ТУ
Корпусное
исполнение
• бескорпусное исполнение
Диапазон температур
• диапазон рабочих температур от - 60 до + 125
Таблица 1. Основные электрические параметры 2Т637А-2 при Т
Наименование параметра, режим измерения, единица измерения
Обратный ток коллектора, мА, при U
Обратный ток эмиттера, мкА, при U
= 28 В I
КБ
= 2,5 В I
ЭБ
Постоянная времени цепи обратной связи на высокой частоте, пс,
при U
= 10 В, IЭ = 50 мА, f = 100 МГц
КБ
Граничная частота коэффициента передачи тока в схеме с общим
эмиттером, МГц, при U
= 3 В, IК = 150 мА, f = 300 МГц
КЭ
Коэффициент усиления по мощности (медианное значение), дБ,
при U
= 20 В, f = 5000 МГц, Р
КБ
= 1 Вт
вых
Емкость коллекторного перехода, пФ, при UКБ = 20 В, f = 10 МГц Ск - 4
Коэффициент полезного действия коллектора (медианное
значение), %, при U
= 20 В, f = 5000 МГц, Р
КБ
= 1 Вт
вых
°С
окр. среды
= (25±10) °С
Буквенное
обозначение
- 1
КБО
- 100
ЭБО
τ
к
f
2000 -
гр
к
3 -
ур
η
33 -
к
Норма
не менее не более
- 1,4
2Т938А-2 (январь 2011г., редакция 1.0)
1
Page 2

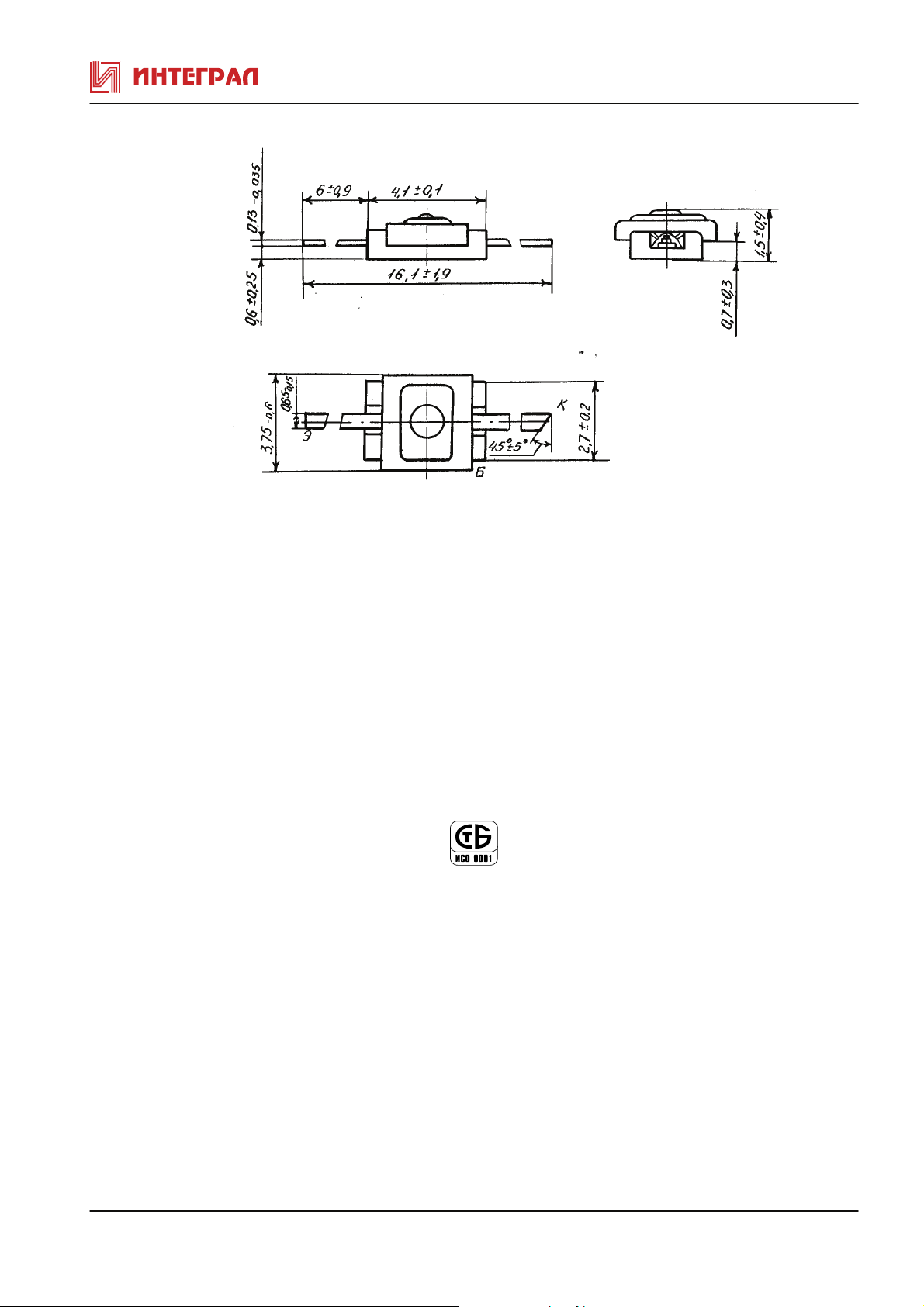

Рисунок 1. Габаритный чертеж 2Т938А-2
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные прототипы не подразумевают
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
2Т938А-2 (январь 2011г., редакция 1.0)
2
