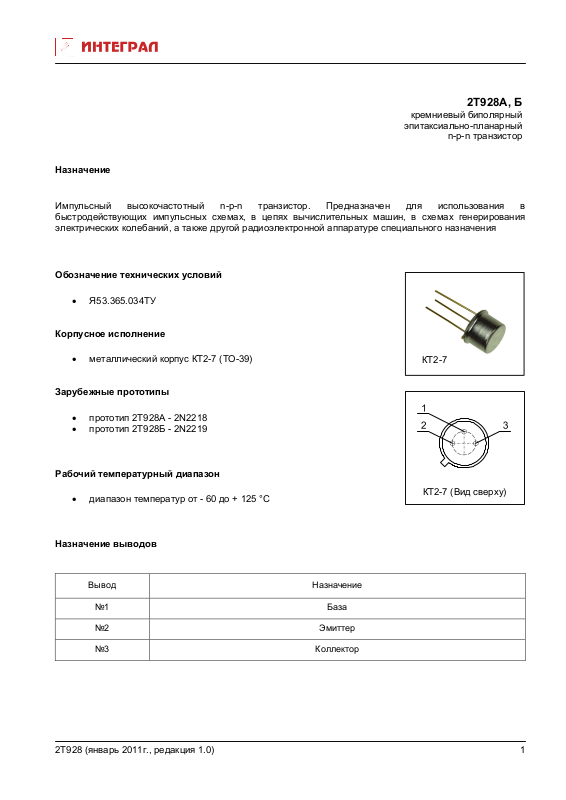

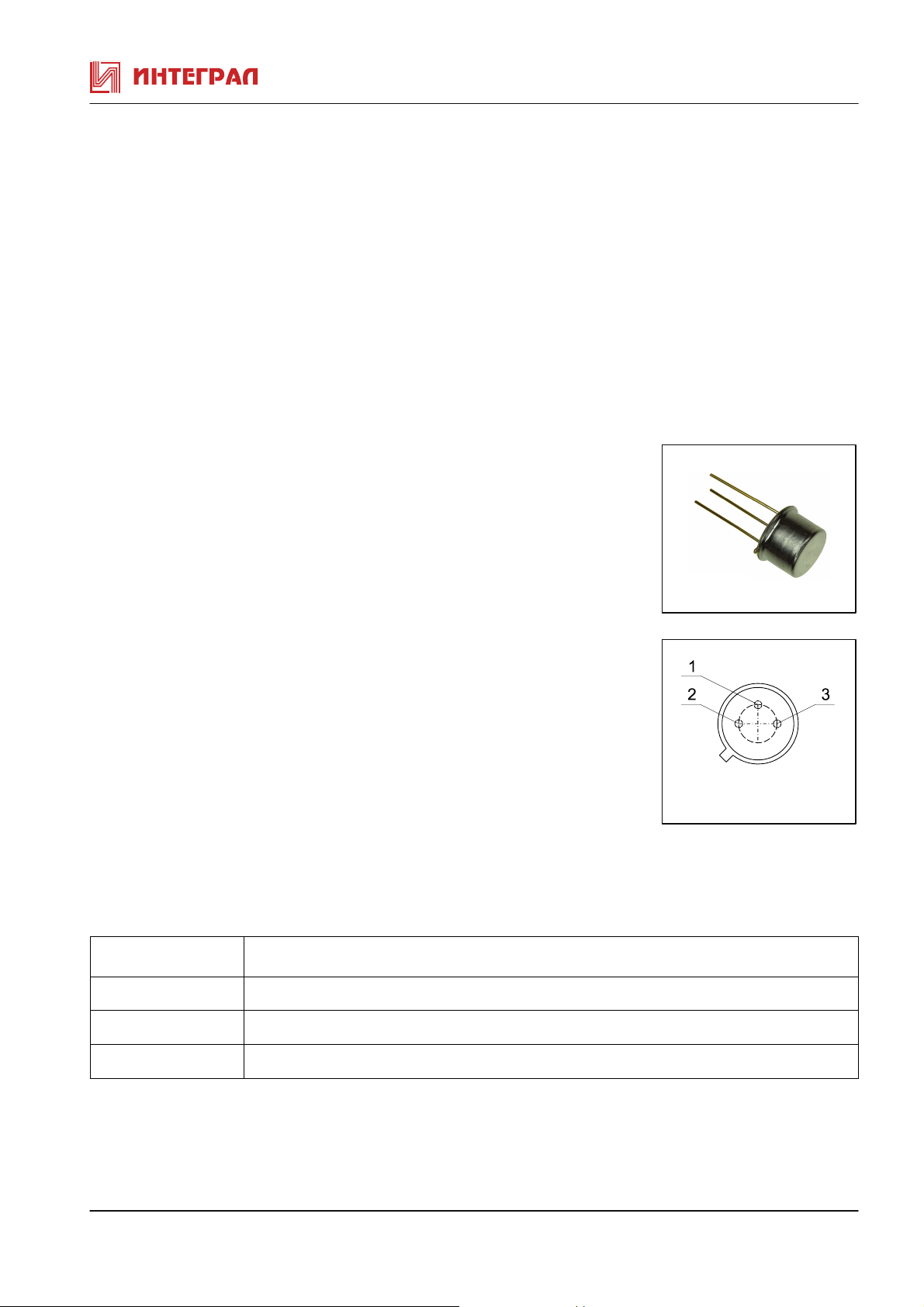

Page 1
у)
2Т928А, Б
кремниевый биполярный
эпитаксиально-планарный
n-p-n транзистор
Назначение
Импульсный высокочастотный n-p-n транзистор. Предназначен для использования в
быстродействующих импульсных схемах, в цепях вычислительных машин, в схемах генерирования
электрических колебаний, а также другой радиоэлектронной аппаратуре специального назначения
Обозначение технических условий
• Я53.365.034ТУ
Корпусное исполнение
• металлический корпус КТ2-7 (TO-39)
Зарубежные прототипы
• прототип 2Т928А - 2N2218
• прототип 2Т928Б - 2N2219
Рабочий температурный диапазон
• диапазон температур от - 60 до + 125 °C
Назначение выводов
Вывод Назначение
№1 База
КТ2-7
КТ2-7 (Вид сверх
№2 Эмиттер
№3 Коллектор
2Т928 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры 2Т928 при Т
окр. среды
= 25 °С
Паpаметpы Обозначение Ед. изм Режимы измеpения Min Max
Обратный ток коллектора Iкбо мкА Uкб=60B
Статический коэффициент передачи тока
h21Е Uкб=3B, Iэ=150мA
2Т928А
2Т928Б
Граничная частота коэффициента
передачи тока
Напряжение насыщения коллектор -
Fгр МГц Uкэ=10B f=100МГц
Iк=50мА
Uкэ(нас) В Iк=300мА,Iб=30мA
эмиттер
Напряжение насыщения база - эмиттер U
В Iк=300мА,Iб=30мA - 1,5
БЭ НАС
- 5
30
50
100
200
300 -
- 0,6
Граничное напряжение Uкэогр В Iэ=20мА Iб=0 40 Обратный ток коллектор-эмиттер I
Ёмкость эмиттерного перехода Сэ пФ Uэб=0 Iк=0
Ёмкость коллекторного перехода Ск пФ Uкб=10B Iэ=0
Время рассасывания t
мкА Uкб=60B Rбэ=100
КЭR
Ом
f=10МГц
f=10МГц
рас
нс Iк=300мА
=30мА
I
Б1=IБ2
≤30мкс Q≥50
t
u
-
-
0,6
90
- 10
225
Обратный ток эмиттеpа Iэбo мкА Uэб= 5 B - 5
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
прототипы не подразумевают
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
2Т928 (январь 2011г., редакция 1.0)
2
