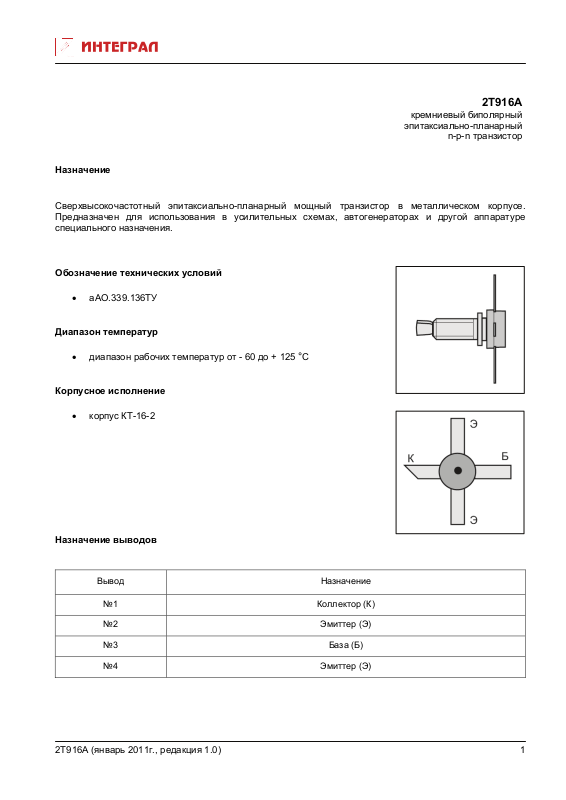

2Т916А
кремниевый биполярный
эпитаксиально-планарный
n-p-n транзистор
Назначение
Сверхвысокочастотный эпитаксиально-планарный мощный транзистор в металлическом корпусе.
Предназначен для использования в усилительных схемах, автогенераторах и другой аппаратуре
специального назначения.
Обозначение технических условий
• аАО.339.136ТУ
Диапазон температур
• диапазон рабочих температур от - 60 до + 125
Корпусное исполнение
• корпус КТ-16-2
Назначение выводов
Вывод Назначение
°С
№1 Коллектор (К)
№2 Эмиттер (Э)
№3 База (Б)
№4 Эмиттер (Э)
2Т916А (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры 2Т916А при Т
окр. среды
= + 25 °С
измеpения
Iк=1,5А
Режимы
Min Max
12 20
1100 1800
0,1 0,4
Паpаметpы
Обратный ток коллектор – эмиттер
Емкость коллекторного перехода* Cк* пФ Uкб=30 B f=10МГц
Граничная частота коэффициента
передачи тока*
Обратный ток эмиттера Iэбо мА Uэб=3,5 B 5 4000
Напряжение насыщения эмиттер-база Uэб(нас) В Iк=250мА,Iб=30мA 0,8 1
Напряжение насыщения
коллектор- эмиттер
Обозна-
чение
Iкэr мА Uкэ=55B Rэб=10 Ом 25
Fгр* МГц Uкэ=10B f=300МГц
Uкэ(нас) В Iк=250мА,Iб=30мA
Ед. изм.
* справочные параметры
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации 2Т916А
Параметры Обозначение Ед. изм.
Напряжение коллектор-база Uкб max В 55
Напpяжение коллектоp-эмиттеp (Rбэ=10кОм) Uкэ max В 55
Напряжение эмиттер-база Uэб max В 3,5
Постоянный ток коллектора Iк max мА 2000
Импульсный ток коллектора Iки max А 4
Температура перехода Тj
Постоянная рассеиваемая мощность
коллектора
Рк max Вт 30
0
C 160
Значение
2Т916А (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
2Т916А (январь 2011г., редакция 1.0)
3
