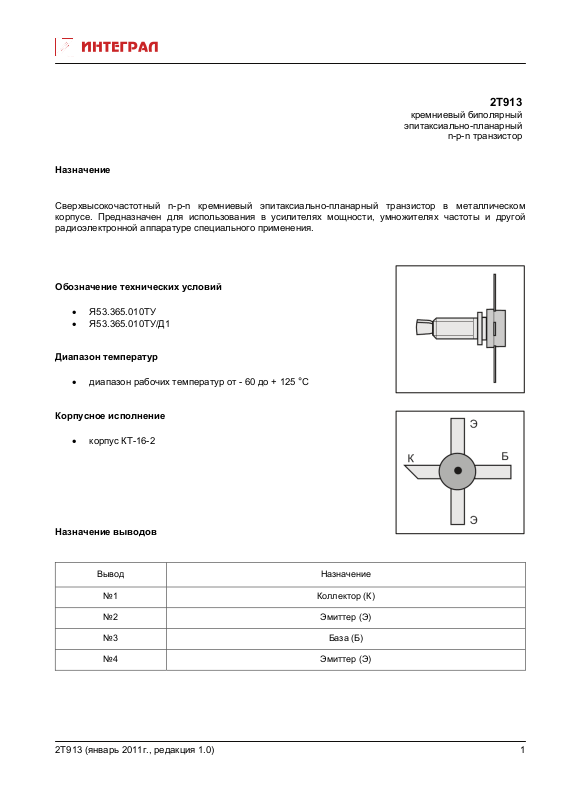

2Т913
кремниевый биполярный
эпитаксиально-планарный
n-p-n транзистор
Назначение
Сверхвысокочастотный n-p-n кремниевый эпитаксиально-планарный транзистор в металлическом
корпусе. Предназначен для использования в усилителях мощности, умножителях частоты и другой
радиоэлектронной аппаратуре специального применения.
Обозначение технических условий
• Я53.365.010ТУ
• Я53.365.010ТУ/Д1
Диапазон температур
• диапазон рабочих температур от - 60 до + 125

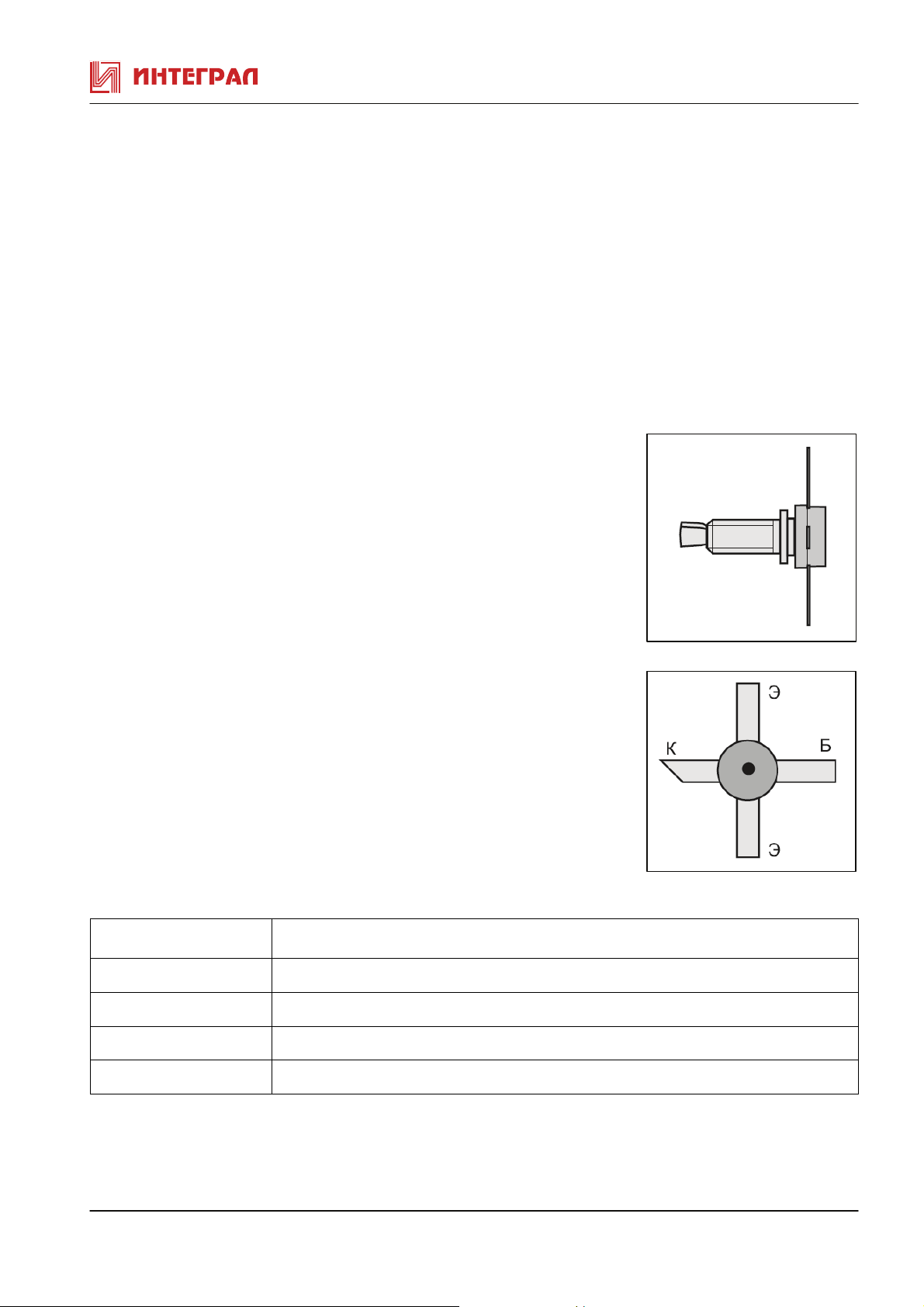

Корпусное исполнение
• корпус КТ-16-2
Назначение выводов
Вывод Назначение
№1 Коллектор (К)
№2 Эмиттер (Э)
°С
№3 База (Б)
№4 Эмиттер (Э)
2Т913 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры 2Т913 при Т
окр. среды
= + 25 °С
Паpаметpы
Начальный ток коллектора
2Т913А
2Т913Б, 2Т913В
Емкость коллекторного перехода*
2Т913А
2Т913Б
2Т913В
Граничная частота коэффициента передачи
тока*
Обратный ток эмиттера Iэбо мА Uэб=3,5 B - 1
Граничное напряжение Uкэогр В Iэ=75мА 30 Начальный ток коллектора
2Т913А
2Т913Б, 2Т913В
Обозна-
чение
Iкэr мА Uкэ=55B Rэб=10 Ом
Cк* пФ Uкб=28 B f=107Гц
Fгр* МГц Uкэ=10B f=108Гц
Iкэr мА Uкэ=55B Rэб=10 Ом
Ед. изм. Режимы измеpения Min Max
-
-
-
-
-
900
-
-
10
20
6
10
12
-
10
20
* справочные параметры
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации 2Т913
Параметры Обозначение Ед. изм.
2Т913А 2Т913Б 2Т913В
Напряжение коллектор-база Uкб max В 55 55 55
Напpяжение коллектоp-эмиттеp
(Rбэ=10Ом)
Напряжение эмиттер-база Uэб max В 3,5 3,5 3,5
Постоянный ток коллектора Iк max А 0,5 1 1
Температура перехода Тj
Uкэ max В 55 55 55
0
C 150 150 150
Значение
2Т913 (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные прототипы не подразумевают
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
