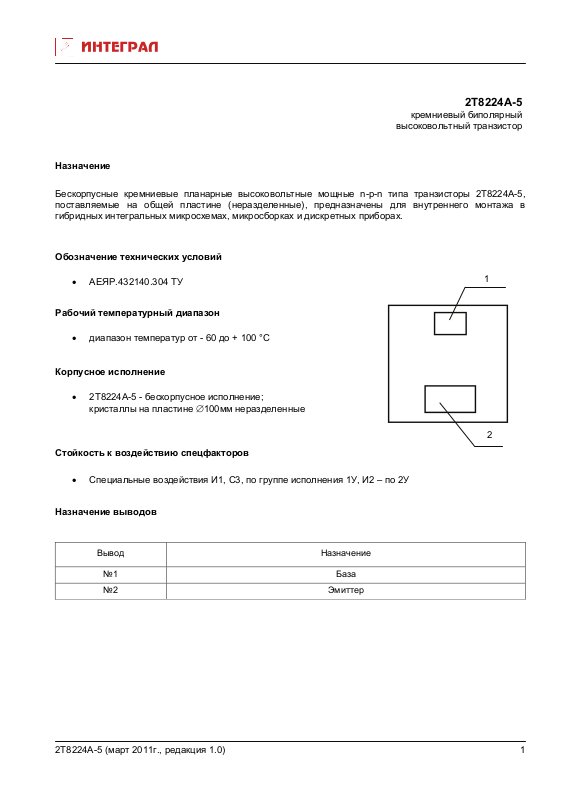

Назначение
Бескорпусные кремниевые планарные высоковольтные мощные n-p-n типа транзисторы 2Т8224А-5,
поставляемые на общей пластине (неразделенные), предназначены для внутреннего монтажа в
гибридных интегральных микросхемах, микросборках и дискретных приборах.
Обозначение технических условий
• АЕЯР.432140.304 ТУ
кремниевый биполярный
высоковольтный транзистор
2Т8224А-5
1
Рабочий температурный диапазон
• диапазон температур от - 60 до + 100 °C
Корпусное исполнение
• 2Т8224А-5 - бескорпусное исполнение;
кристаллы на пластине ∅100мм неразделенные
2
Стойкость к воздействию спецфакторов
• Специальные воздействия И1, С3, по группе исполнения 1У, И2 – по 2У

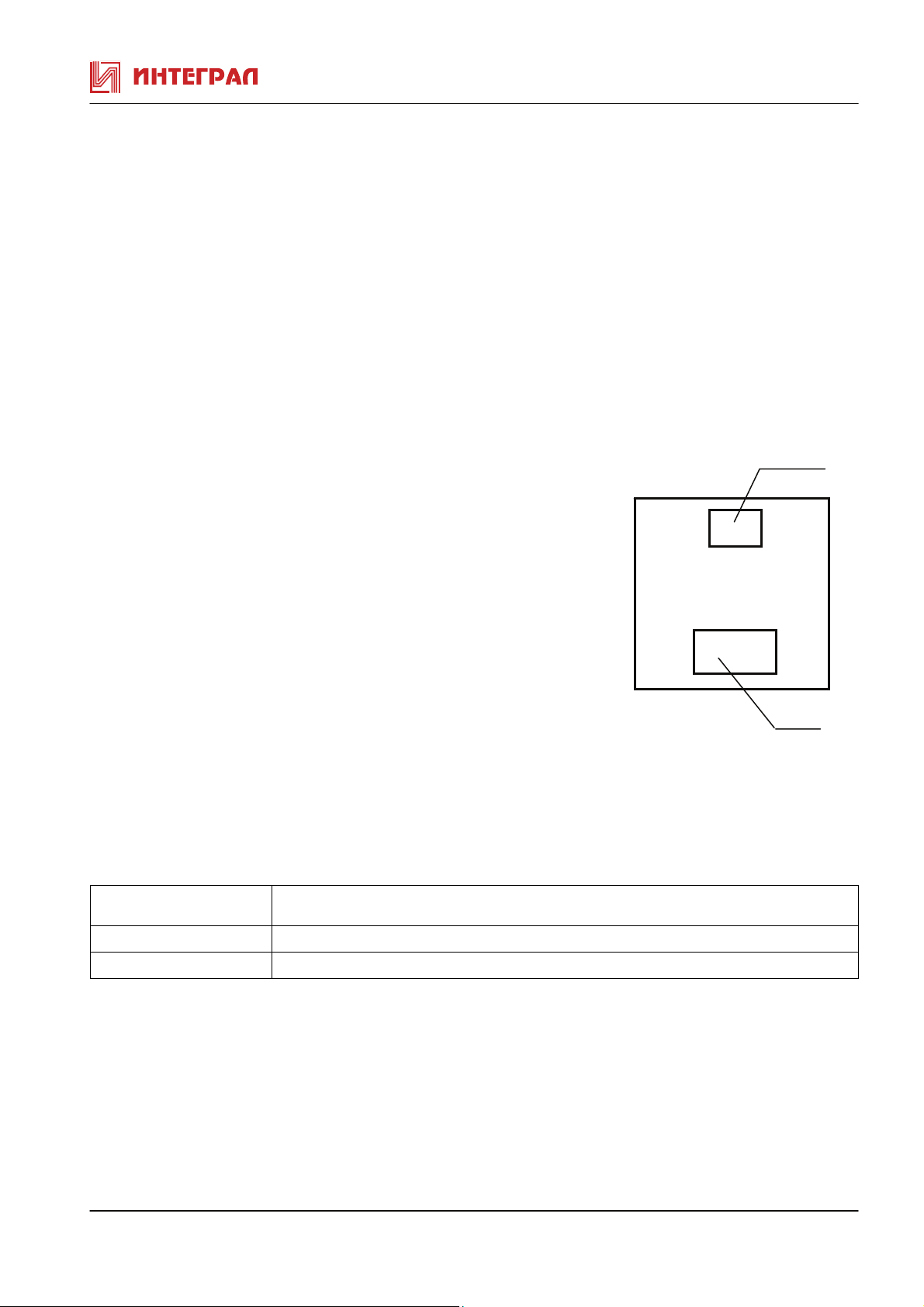

Назначение выводов
Вывод Назначение
№1 База
№2 Эмиттер
2Т8224А-5 (март 2011г., редакция 1.0)
1
Page 2
Таблица 1. Значения электрических параметров 2Т8224А-5 при приемке и поставке
Наименование параметра (режим измерения), единица
измерения
Обратный ток коллектор-эмиттер (UКЭ = 1500 В,
R
= 0, tи = (0,3-20) мс, Q ≥ 100), мкА
ЭБ
Обратный ток эмиттера (UЭБ = 5,5 В,
t
= (0,3-10) мс, Q ≥ 100), мА
и
Напряжение насыщения коллектор-эмиттер
(I
= 4,5 А, IБ = 999 мА, tи = (0,3-3) мс, Q ≥ 100), В
К
Напряжение насыщения база-эмиттер
(I
= 4,5 А, IБ = 999 мА, tи = (0,3-3) мс, Q ≥ 100), В
К
Статический коэффициент передачи тока *
(U
= 1 В, IК = 4,5 А, tи = (0,3-3) мс, Q ≥ 100)
КЭ
Буквенное
обозначение
параметра
I
- 100
КЭК
- 1,0
I
ЭБО
U
- 2,0
КЭ нас
U
- 1,1
БЭ нас
h
3,5 10
21Э
не менее не более
Норма
* Для схемы измерения с общей базой: U
= 0,3 В, IЭ = 5,3 А.
КБ
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
прототипы не подразумевают
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
2Т8224А-5 (март 2011г., редакция 1.0)
