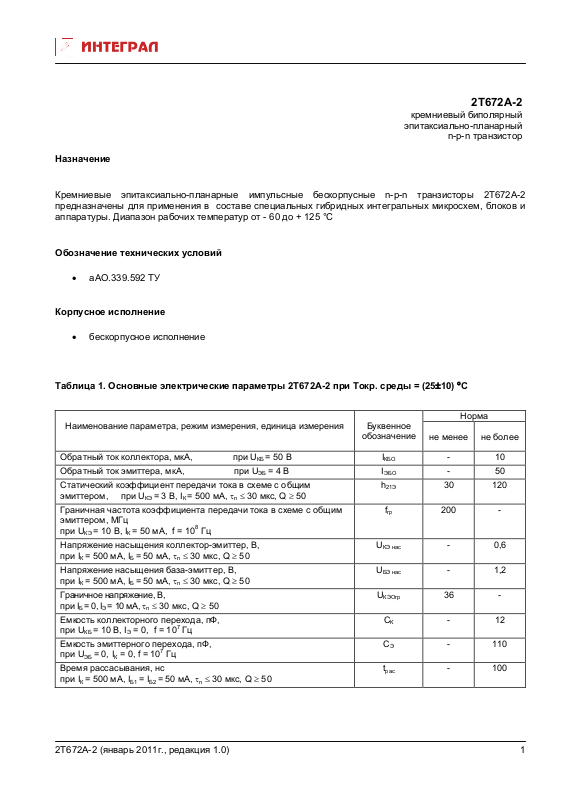

2Т672А-2
кремниевый биполярный
эпитаксиально-планарный
n-p-n транзистор
Назначение
Кремниевые эпитаксиально-планарные импульсные бескорпусные n-p-n транзисторы 2Т672А-2
предназначены для применения в составе специальных гибридных интегральных микросхем, блоков и
аппаратуры. Диапазон рабочих температур от - 60 до + 125 °С
Обозначение технических условий
• аАО.339.592 ТУ
Корпусное исполнение
• бескорпусное исполнение
Таблица 1. Основные электрические параметры 2Т672А-2 при Токр. среды = (25±10) °С
Норма
Наименование параметра, режим измерения, единица измерения
Обратный ток коллектора, мкА, при U
Обратный ток эмиттера, мкА, при U
= 50 В I
КБ
= 4 В I
ЭБ
Статический коэффициент передачи тока в схеме с общим
эмиттером, при U
= 3 В, IК = 500 мА, τn ≤ 30 мкс, Q ≥ 50
КЭ
Граничная частота коэффициента передачи тока в схеме с общим
эмиттером, МГц
при U
= 10 В, IК = 50 мА, f = 108 Гц
КЭ
Напряжение насыщения коллектор-эмиттер, В,
при I
= 500 мА, IБ = 50 мА, τn ≤ 30 мкс, Q ≥ 50
К
Напряжение насыщения база-эмиттер, В,
при I
= 500 мА, IБ = 50 мА, τn ≤ 30 мкс, Q ≥ 50
К
Граничное напряжение, В,
при I
= 0, IЭ = 10 мА, τn ≤ 30 мкс, Q ≥ 50
Б
Емкость коллекторного перехода, пФ,
при U
= 10 В, IЭ = 0, f = 107 Гц
КБ
Емкость эмиттерного перехода, пФ,
при U
= 0, IК = 0, f = 107 Гц
ЭБ
Время рассасывания, нс
при I
= 500 мА, I
К
= I
= 50 мА, τn ≤ 30 мкс, Q ≥ 50
Б1
Б2
Буквенное
обозначение
- 10
КБО
- 50
ЭБО
30 120
h
21Э
200 -
f
гр
- 0,6
U
КЭ нас
- 1,2
U
БЭ нас
36 -
U
КЭОгр
С
- 12
К
- 110
С
Э
- 100
t
рас
не менее не более
2Т672А-2 (январь 2011г., редакция 1.0)
1
Page 2

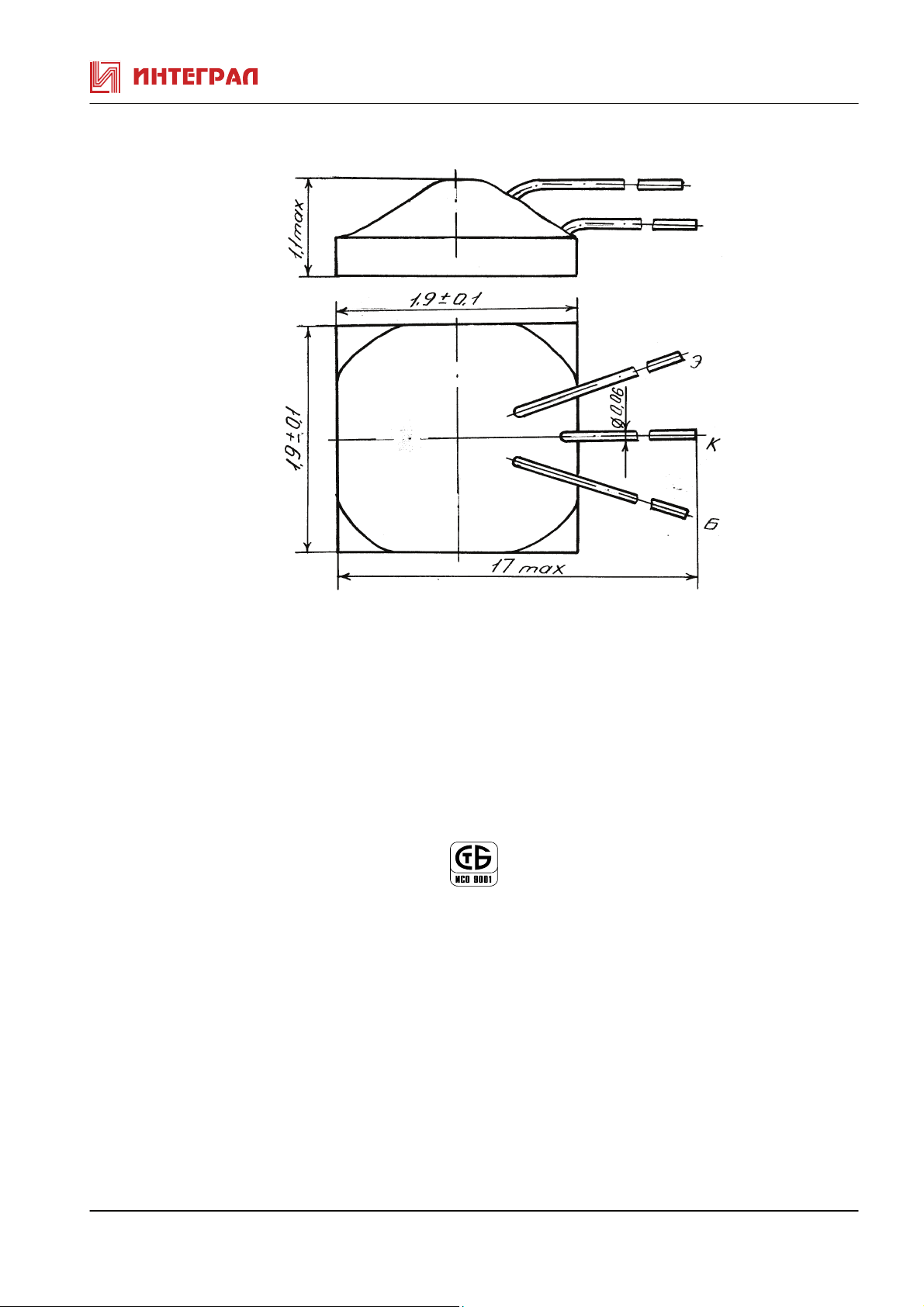

Рисунок 1. Габаритный чертеж 2Т672А-2
