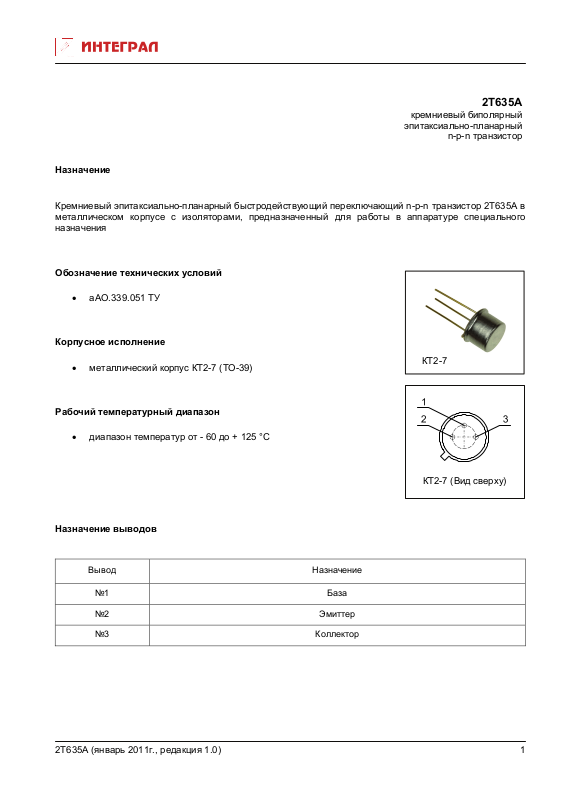

Page 1
у)
2Т635А
кремниевый биполярный
эпитаксиально-планарный
n-p-n транзистор
Назначение
Кремниевый эпитаксиально-планарный быстродействующий переключающий n-p-n транзистор 2Т635А в
металлическом корпусе с изоляторами, предназначенный для работы в аппаратуре специального
назначения
Обозначение технических условий
• аАО.339.051 ТУ
Корпусное исполнение
• металлический корпус КТ2-7 (TO-39)
Рабочий температурный диапазон
• диапазон температур от - 60 до
Назначение выводов
Вывод Назначение
№1 База
№2 Эмиттер
КТ2-7
+ 125 °C
КТ2-7 (Вид сверх
№3 Коллектор
2Т635А (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры 2Т635А при Т
Наименование параметра, единица измерения, режим измерения
Статический коэффициент передачи тока в схеме с общим
эмиттером, (U
Обратный ток коллектора, мкА, (U
Обратный ток эмиттера, мкА, (U
Обратный ток коллектор-эмиттер, мкА, (U
= 1 В, IК = 500 мА)
КЭ
КБ
= 5 В)
ЭБ
= 60 В)
КЭ
= 60 В, RБЭ = 0)
Напряжение насыщения коллектор-эмиттер, В,
= 500 мА, IБ = 50 мА)
(I
К
Напряжение насыщения база-эмиттер, В,
= 500 мА, IБ = 50 мА)
(I
К
Граничное напряжение, В, (IЭ = 10 мА, IБ = 0)
Граничная частота коэффициента передачи тока в схеме с общим
эмиттером, МГц, (U
= 10 В, IК = 50 мА,
КЭ
f = 100 МГц)
Емкость коллекторного перехода, пФ,
= 10 В, IЭ = 0, f = 10 МГц)
(U
КБ
Емкость эмиттерного перехода, пФ,
= 0, IК = 0, f = 10 МГц)
(U
ЭБ
Время выключения, нс,
(I
= 500 мА, I
К
= I
= 50 мА, tи ≤ 30 мкс, Q ≥ 50)
Б1
Б2
окр. среды
Буквенное
обозначение
h
I
U
U
U
t
= 25 °С
Норма
не менее не более
25 150
21Э
I
10
КБО
10
ЭБО
I
10
КЭК
0,5
КЭ нас
1,2
БЭ нас
45
КЭОгр
f
250
гр
10
С
К
90
С
Э
60
выкл
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
прототипы не подразумевают
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
