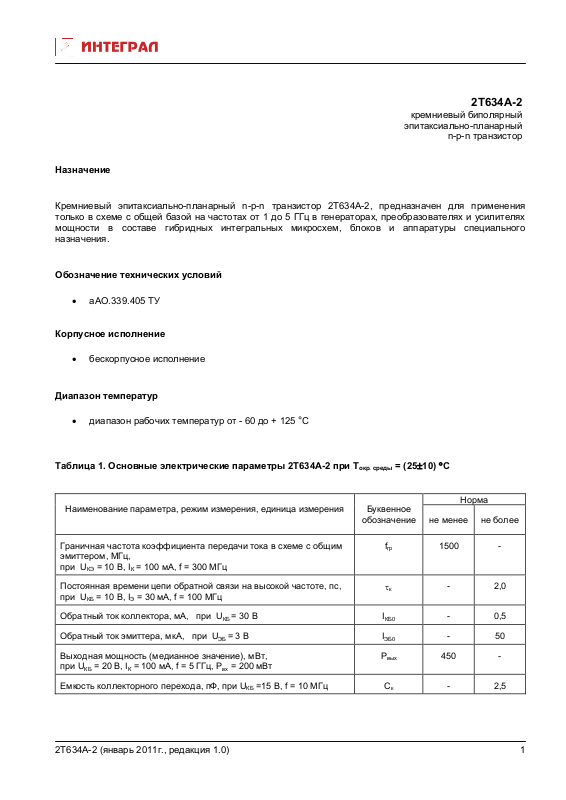

2Т634А-2
кремниевый биполярный
эпитаксиально-планарный
n-p-n транзистор
Назначение
Кремниевый эпитаксиально-планарный n-p-n транзистор 2Т634А-2, предназначен для применения
только в схеме с общей базой на частотах от 1 до 5 ГГц в генераторах, преобразователях и усилителях
мощности в составе гибридных интегральных микросхем, блоков и аппаратуры специального
назначения.
Обозначение технических условий
• аАО.339.405 ТУ
Корпусное исполнение
• бескорпусное исполнение
Диапазон температур
• диапазон рабочих температур от - 60 до + 125
Таблица 1. Основные электрические параметры 2Т634А-2 при Т
Наименование параметра, режим измерения, единица измерения
Граничная частота коэффициента передачи тока в схеме с общим
эмиттером, МГц,
при U
= 10 В, IК = 100 мА, f = 300 МГц
КЭ
Постоянная времени цепи обратной связи на высокой частоте, пс,
при U
= 10 В, IЭ = 30 мА, f = 100 МГц
КБ
°С
окр. среды
= (25±10) °С
Буквенное
обозначение
1500 -
f
гр
τ
к
Норма
не менее не более
- 2,0
Обратный ток коллектора, мА, при U
Обратный ток эмиттера, мкА, при U
Выходная мощность (медианное значение), мВт,
при U
= 20 В, IК = 100 мА, f = 5 ГГц, Pвх = 200 мВт
КБ
= 30 В I
КБ
= 3 В I
ЭБ
- 0,5
КБ0
- 50
ЭБ0
P
450 -
вых
Емкость коллекторного перехода, пФ, при UКБ =15 В, f = 10 МГц Ск - 2,5
2Т634А-2 (январь 2011г., редакция 1.0)
1
Page 2

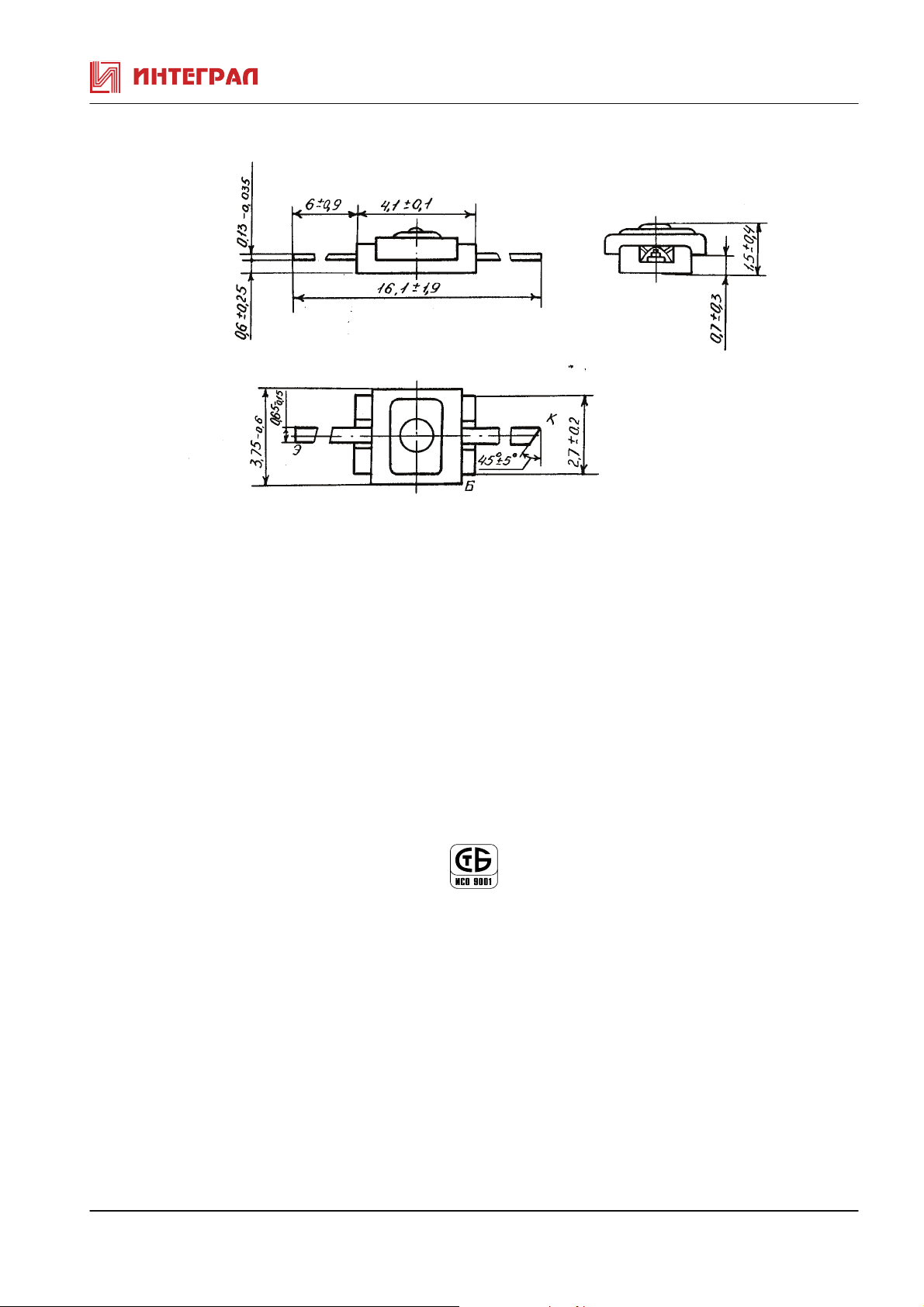

Рисунок 1. Габаритный чертеж 2Т634А-2
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
прототипы не подразумевают
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
