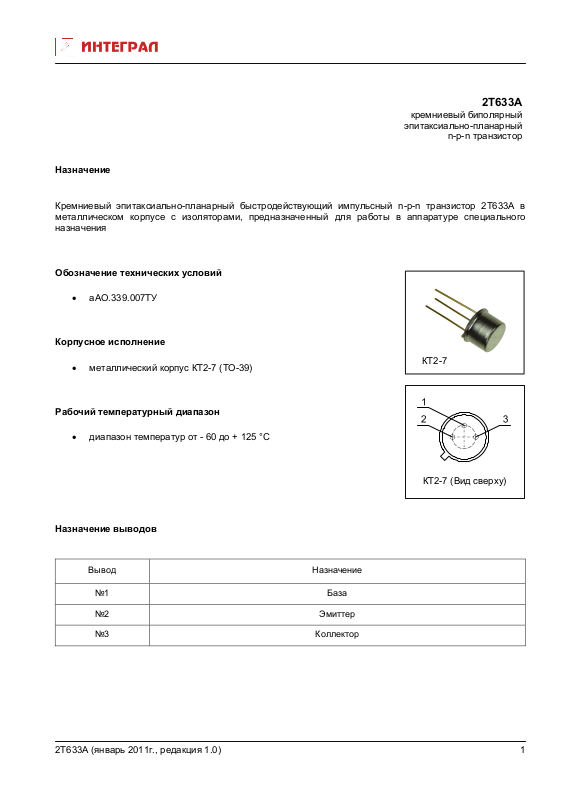

2Т633А
кремниевый биполярный
эпитаксиально-планарный
n-p-n транзистор
Назначение
Кремниевый эпитаксиально-планарный быстродействующий импульсный n-p-n транзистор 2Т633А в
металлическом корпусе с изоляторами, предназначенный для работы в аппаратуре специального
назначения
Обозначение технических условий
• аАО.339.007ТУ
Корпусное исполнение
• металлический корпус КТ2-7 (TO-39)
Рабочий температурный диапазон
• диапазон температур от - 60 до
Назначение выводов
Вывод Назначение
№1 База
№2 Эмиттер
КТ2-7
+ 125 °C
КТ2-7 (Вид сверх
№3 Коллектор
2Т633А (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры 2Т633А при Т
окр. среды
Наименование параметра, единица измерения, режим измерения
Обратный ток коллектора, мкА, (U
Обратный ток эмиттера, мкА, (U
Обратный ток коллектор-эмиттер, мкА, (U
= 30 В) I
КБ
= 4,5 В) I
ЭБ
= 30 В) I
КЭ
обозначение
Статический коэффициент передачи тока в схеме с общим
эмиттером, (I
= 10 мА, U
Э
= 1 В)
КБ
Граничное напряжение, В, (IЭ = 10 мА, IБ = 0) U
Напряжение насыщения коллектор-эмиттер, В,
= 100 мА, IБ = 10 мА)
(I
К
Граничная частота коэффициента передачи тока в схеме с общим
эмиттером, МГц, (U
= 10 В, IК = 100 мА,
КЭ
f = 100 МГц)
Емкость коллекторного перехода, пФ,
= 10 В, IЭ = 0, f = 10 МГц)
(U
КБ
Емкость эмиттерного перехода, пФ,
= 0,5 В, IК = 0, f = 10 МГц)
(U
ЭБ
Время рассасывания, нс,
(I
= 10 мА, I
К
= 10 мА, I
Б1
= -10 мА, tи ≤ 30 мкс, Q ≥ 50)
Б2
= 25 °С
Буквенное
Норма
не менее не более
3
КБО
3
ЭБО
3
КЭК
40 140
h
21Э
15
КЭОгр
U
0,5
КЭ нас
f
500
гр
С
4,5
К
С
25
Э
13
t
рас
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
прототипы не подразумевают
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
