2Т625
кремниевый биполярный
эпитаксиально-планарный
n-p-n транзистор
Назначение
Кремниевые эпитаксиально-планарные n-p-n транзисторы 2Т625А-2, 2Т625Б-2, 2Т625АМ-2, 2Т625БМ-2
предназначены для применения в системах памяти ЭВМ в составе гибридных интегральных микросхем,
блоков аппаратуры, обеспечивающих герметизацию и защиту транзисторов от воздействия влаги,
соляного тумана, плесневых грибков, инея и росы, пониженного и
Обозначение технических условий
• Я53.365.022-03 ТУ
повышенного давления.

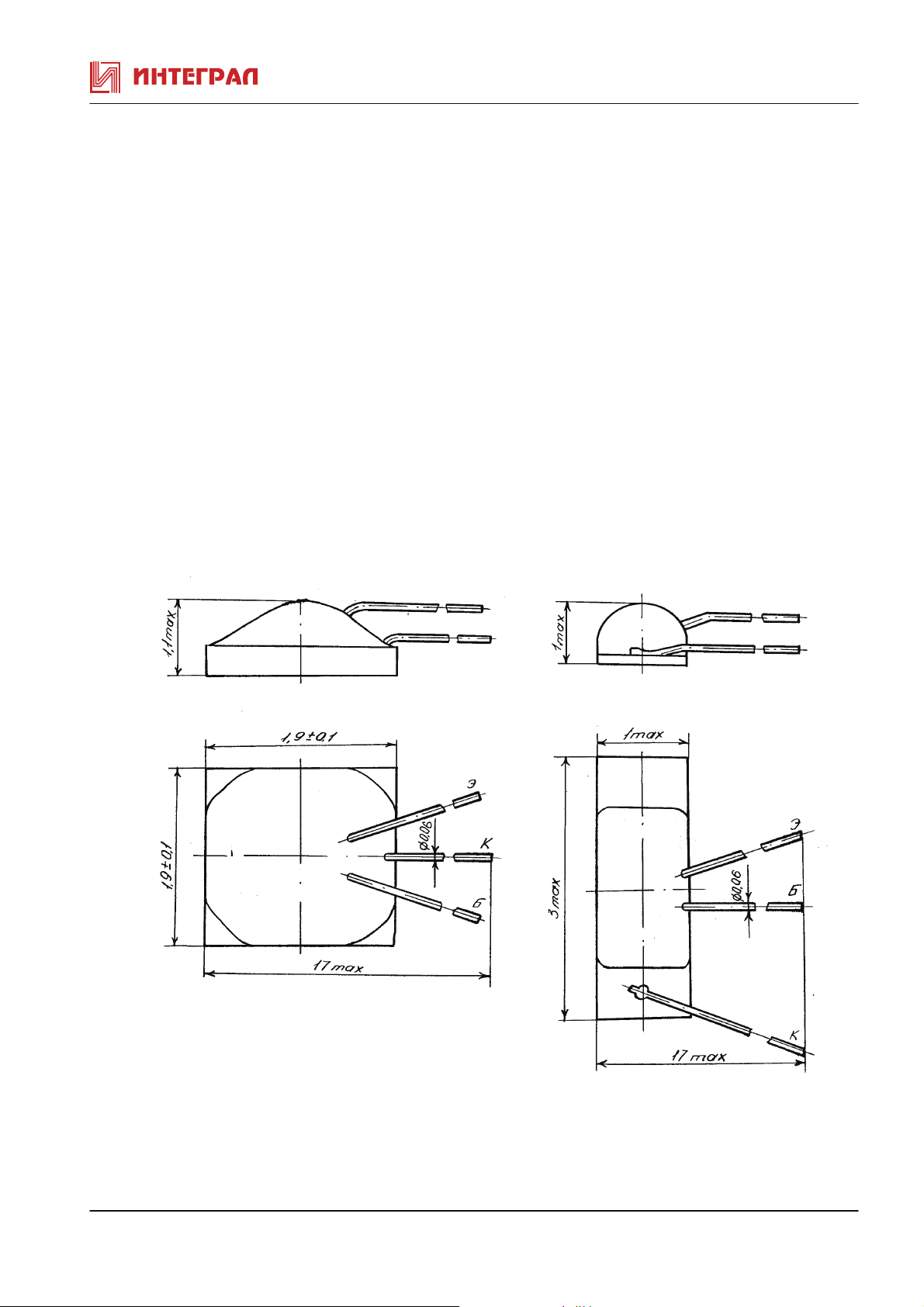

Транзисторы
2Т625А-2, 2Т625Б-2
Масса не более 0,015
г
2Т625 (январь 2011г., редакция 1.0)
Транзисторы 2Т625АМ-2, 2Т625БМ-2
Масса не более 0
004 г
1
Page 2
Таблица 1. Основные электрические параметры 2Т625 при Т
Наименование параметра, единица измерения,
режим измерения
Обратный ток коллектора, мкА, при U
Обратный ток эмиттера, мкА, при U
= 60 В I
КБ
= 5 В I
ЭБ
Обратный ток коллектор-эмиттер, мкА,
при U
= 60 В, RЭБ = 0
КЭ
Статический коэффициент передачи тока в
Буквенное
обозначение
- 30 - 30
КБО
- 100 - 100
ЭБО
I
- 60 - 60
КЭК
30 120 20 120
h
21Э
схеме с общим эмиттером,
при U
Емкость коллекторного перехода, пФ,
при U
Емкость эмиттерного перехода, пФ,
при U
Напряжение насыщения коллектор-эмиттер, В,
при I
Напряжение насыщения база-эмиттер, В,
при I
Граничное напряжение, В,
при I
Модуль коэффициента передачи тока на
= 1 В, IК = 500 мА, tи ≤ 30 мкс, Q ≥ 50
КЭ
= 10 В, IЭ = 0, f = 107 Гц
КБ
= 0, IК = 0, f = 107 Гц
ЭБ
= 500 мА, IБ = 50 мА, tи ≤ 30 мкс, Q ≥ 50
К
= 500 мА, IБ = 50 мА, tи ≤ 30 мкс, Q ≥ 50
К
= 10 мА, IБ = 0, tи ≤ 30 мкс, Q ≥ 50
К
С
- 9 - 9
К
С
- 90 - 90
Э
- 0,65 0,2 0,7
U
КЭ нас
- 1,2 - 1,5
U
БЭ нас
40 - 30 -
U
КЭОгр
⏐h
⏐
21э
высокой частоте,
при U
Время рассасывания, нс,
при I
= 10 В, IК = 50 мА, f = 108 Гц
КЭ
= 500 мА, I
К
= I
= 50 мА, tи ≤ 30 мкс, Q ≥ 50
Б1
Б2
- 60 - 60
t
рас
окр. среды
= 25 °С
Норма
2Т625А-2, 2Т625АМ-2 2Т625Б-2, 2Т625БМ-2
не менее не более не менее не более
2 - 2 -
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные прототипы не подразумевают
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
