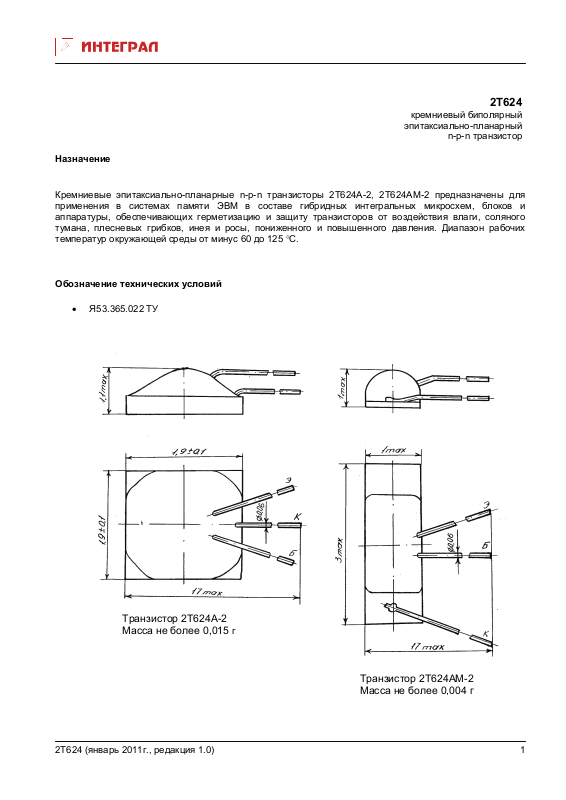

2Т624
кремниевый биполярный
эпитаксиально-планарный
n-p-n транзистор
Назначение
Кремниевые эпитаксиально-планарные n-p-n транзисторы 2Т624А-2, 2Т624АМ-2 предназначены для
применения в системах памяти ЭВМ в составе гибридных интегральных микросхем, блоков и
аппаратуры, обеспечивающих герметизацию и защиту транзисторов от воздействия влаги, соляного
тумана, плесневых грибков, инея и росы, пониженного и повышенного давления. Диапазон рабочих
температур окружающей среды от минус 60 до 125 °С.
Обозначение технических условий
• Я53.365.022 ТУ
Транзистор 2Т624А-2
Масса не более 0,015
г
2Т624 (январь 2011г., редакция 1.0)
Транзистор 2Т624АМ-2
Масса не более 0
004 г
1
Page 2
Таблица 1. Основные электрические параметры 2Т624 при Т
Наименование параметра, единица измерения,
режим измерения
Обратный ток коллектора, мкА, при U
Обратный ток эмиттера, мкА, при U
= 30 В I
КБ
= 4 В I
ЭБ
Обратный ток коллектор-эмиттер, мкА,
при U
= 30 В, RЭБ = 0
КЭ
Статический коэффициент передачи тока в схеме с
Буквенное
обозначение
- 100
КБО
- 100
ЭБО
I
- 200
КЭК
30 180
h
21Э
общим эмиттером,
при U
Время рассасывания, нс,
при I
Емкость коллекторного перехода, пФ,
при U
Емкость эмиттерного перехода, пФ,
при U
Напряжение насыщения коллектор-эмиттер, В,
при I
Напряжение насыщения база-эмиттер, В,
при I
Граничное напряжение, В,
при I
Модуль коэффициента передачи тока на высокой
= 1 В, IК = 300 мА, tи ≤ 30 мкс, Q ≥ 50
КЭ
= 100 мА, I
К
= 5 В, IЭ = 0, f = 107 Гц
КБ
= 0,5 В, IК = 0, f = 107 Гц
ЭБ
= 1 А, IБ = 100 мА, tи ≤ 30 мкс, Q ≥ 50
К
= 1 А, IБ = 100 мА, tи ≤ 30 мкс, Q ≥ 50
К
= 30 мА, IБ = 0, tи ≤ 30 мкс, Q ≥ 50
К
= I
= 100 мА, tи ≤ 30 мкс, Q ≥ 50
Б1
Б2
- 15
t
рас
- 15
С
К
С
- 50
Э
- 0,87
U
КЭ нас
- 1,7
U
БЭ нас
12 -
U
КЭОгр
⏐h
⏐
21э
частоте,
при U
= 5 В, IК = 100 мА, f = 108 Гц
КЭ
окр. среды
= 25 °С
Норма
не менее не более
4,5 -
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
прототипы не подразумевают
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
2Т624 (январь 2011г., редакция 1.0)
