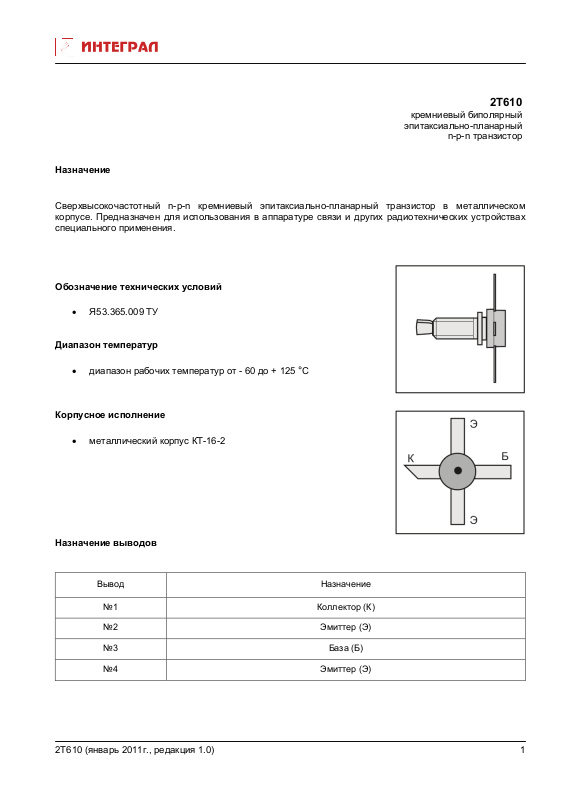

2Т610
кремниевый биполярный
эпитаксиально-планарный
n-p-n транзистор
Назначение
Сверхвысокочастотный n-p-n кремниевый эпитаксиально-планарный транзистор в металлическом
корпусе. Предназначен для использования в аппаратуре связи и других радиотехнических устройствах
специального применения.
Обозначение технических условий
• Я53.365.009 ТУ
Диапазон температур
• диапазон рабочих температур от - 60 до + 125

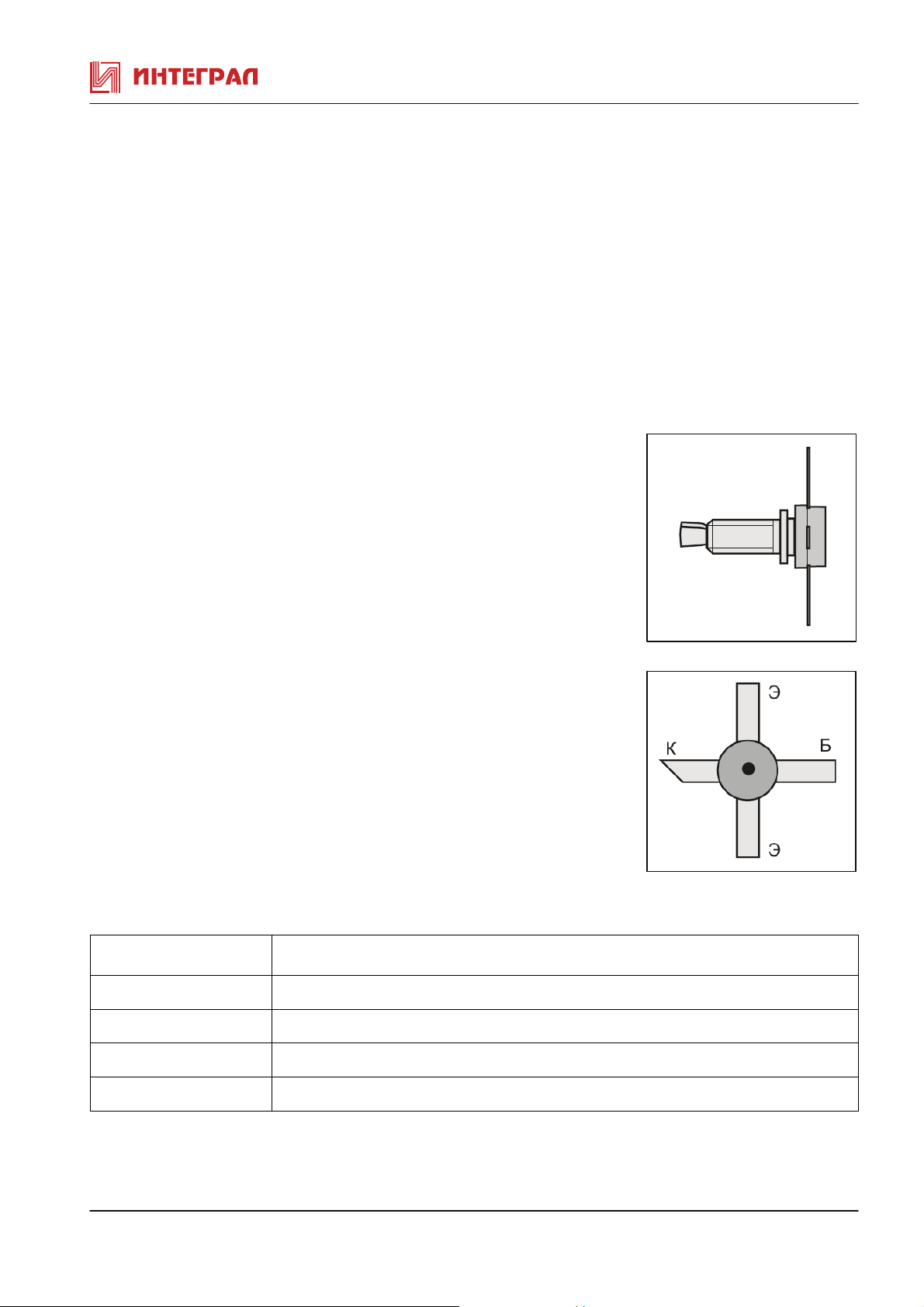

Корпусное исполнение
• металлический корпус КТ-16-2
Назначение выводов
Вывод Назначение
№1 Коллектор (К)
°С
№2 Эмиттер (Э)
№3 База (Б)
№4 Эмиттер (Э)
2Т610 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры 2Т610 при Т
окр. среды
= + 25 °С
Паpаметpы
Обозна-
чение
Ед. изм.
Обратный ток коллектора Iкбо мА Uкб=26B
Статический коэффициент передачи тока
h21Е Uкб=10 B,
2Т610А
2Т610Б
Граничная частота коэффициента передачи
Fгр* Гц Uкэ=10B f=108Гц
тока в схеме с общим эмиттером
2Т610А
2Т610Б
Режимы
измеpения
Iэ= 150 мA
Iк=150мА
Min Max
50
20
0,5
250
250
9
10
7*108
Обратный ток эмиттера Iэбо мА Uэб=4 B 0,1
* справочные параметры
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации 2Т610
Параметры Обозначение Ед. измер. Значение
Напряжение коллектор-база Uкб max В 26
Напpяжение коллектоp-эмиттеp
Uкэ max В 26
(Rбэ=10кОм)
Напряжение эмиттер-база Uэб max В 4
Постоянный ток коллектора Iк max мА 300
Температура перехода Тj
Постоянная рассеиваемая мощность
Рк max Вт 1,5
0
C 150
коллектора
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
прототипы не подразумевают
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
2Т610 (январь 2011г., редакция 1.0)
2
