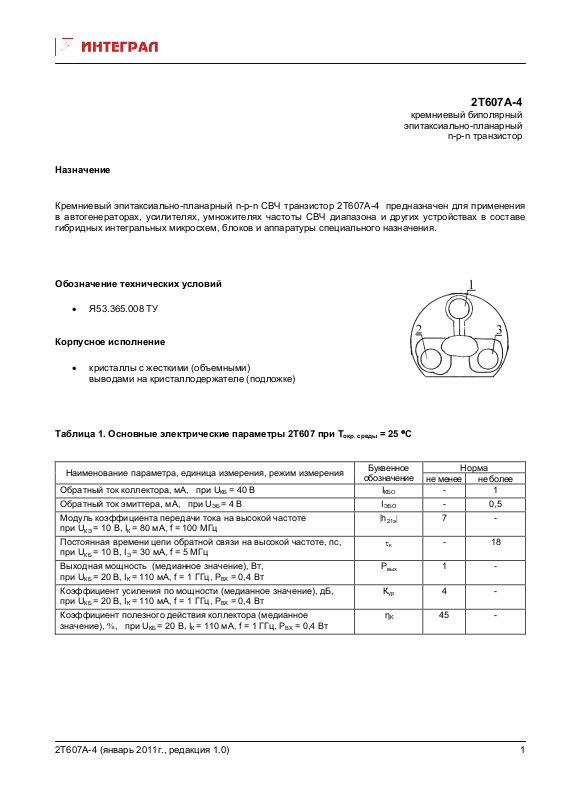

2Т607А-4
кремниевый биполярный
эпитаксиально-планарный
n-p-n транзистор
Назначение
Кремниевый эпитаксиально-планарный n-p-n СВЧ транзистор 2Т607А-4 предназначен для применения
в автогенераторах, усилителях, умножителях частоты СВЧ диапазона и других устройствах в составе
гибридных интегральных микросхем, блоков и аппаратуры специального назначения.
Обозначение технических условий
• Я53.365.008 ТУ
Корпусное исполнение
• кристаллы с
жесткими (объемными)
выводами на кристаллодержателе (подложке)
Таблица 1. Основные электрические параметры 2Т607 при Т
Наименование параметра, единица измерения, режим измерения
Обратный ток коллектора, мА, при U
Обратный ток эмиттера, мА, при U
= 40 В I
КБ
= 4 В I
ЭБ
Модуль коэффициента передачи тока на высокой частоте
при U
= 10 В, IК = 80 мА, f = 100 МГц
КЭ
Постоянная времени цепи обратной связи на высокой частоте, пс,
при U
= 10 В, IЭ = 30 мА, f = 5 МГц
КБ
Выходная мощность (медианное значение), Вт,
при U
= 20 В, IК = 110 мА, f = 1 ГГц, РВХ = 0,4 Вт
КБ
Коэффициент усиления по мощности (медианное значение), дБ,
при U
= 20 В, IК = 110 мА, f = 1 ГГц, РВХ = 0,4 Вт
КБ
Коэффициент полезного действия коллектора (медианное
значение), %, при U
= 20 В, IК = 110 мА, f = 1 ГГц, РВХ = 0,4 Вт
КБ
2Т607А-4 (январь 2011г., редакция 1.0)
окр. среды
Буквенное
обозначение
= 25 °С
Норма
не менее не более
- 1
КБО
- 0,5
ЭБО
|h
|
21э
τ
к
Р
1 -
вых
К
4 -
ур
45 -
η
К
7 -
- 18
1
Page 2
Таблица 2. Назначение выводов
Вывод Назначение
№1 Коллектор
№2 База
№3 Эмиттер
Рисунок 1. Чертеж кристалла 2Т607А-4
2Т607А-4 (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
2Т607А-4 (январь 2011г., редакция 1.0)
3
