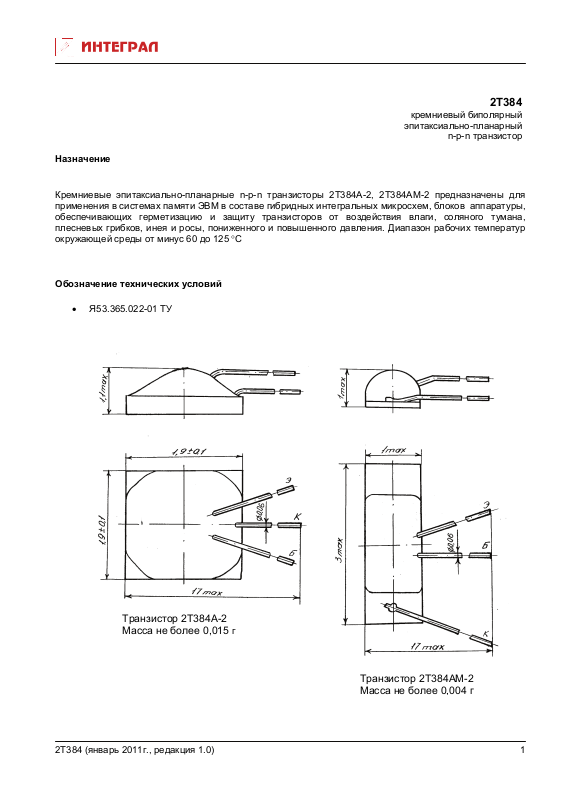

2Т384
кремниевый биполярный
эпитаксиально-планарный
n-p-n транзистор
Назначение
Кремниевые эпитаксиально-планарные n-p-n транзисторы 2Т384А-2, 2Т384АМ-2 предназначены для
применения в системах памяти ЭВМ в составе гибридных интегральных микросхем, блоков аппаратуры,
обеспечивающих герметизацию и защиту транзисторов от воздействия влаги, соляного тумана,
плесневых грибков, инея и росы, пониженного и повышенного давления. Диапазон рабочих температур
окружающей среды от минус 60 до 125 °С
Обозначение технических условий
• Я53.365.022-01 ТУ
Транзистор 2Т384А-2
Масса не более 0,015
г
2Т384 (январь 2011г., редакция 1.0)
Транзистор 2Т384АМ-2
Масса не более 0
004 г
1
Page 2
Таблица 1. Основные электрические параметры 2Т384 при Т
Наименование параметра, единица измерения,
режим измерения
Обратный ток коллектора, мкА,
при U
= 30 В
КБ
Обратный ток эмиттера, мкА,
ЭБ
= 5 В
при U
Обратный ток коллектор-эмиттер, мкА,
при U
= 30 В, RЭБ = 0
КЭ
Статический коэффициент передачи тока в схеме с
Буквенное
обозначение
I
- 10
КБО
I
- 10
ЭБО
I
- 10
КЭК
30 180
h
21Э
общим эмиттером,
при U
Время рассасывания, нс,
при I
Емкость коллекторного перехода, пФ,
при U
Емкость эмиттерного перехода, пФ,
при U
Напряжение насыщения коллектор-эмиттер, В,
при I
Напряжение насыщения база-эмиттер, В,
при I
Граничное напряжение, В,
при I
Модуль коэффициента передачи тока на высокой
частоте, при U
= 1 В, IК = 150 мА, tи ≤ 30 мкс, Q ≥ 50
КЭ
= 150 мА, I
К
= 10 В, IЭ = 0, f = 107 Гц
КБ
= 0,5 В, IК = 0, f = 107 Гц
ЭБ
= 150 мА, IБ = 15 мА, tи ≤ 30 мкс, Q ≥ 50
К
= 150 мА, IБ = 15 мА, tи ≤ 30 мкс, Q ≥ 50
К
= 10 мА, IБ = 0, tи ≤ 30 мкс, Q ≥ 50
К
= I
= 15 мА, tи ≤ 30 мкс, Q ≥ 50
Б1
Б2
= 10 В, IК = 100 мА, f = 108 Гц
КЭ
- 12
t
рас
С
- 4
К
С
- 20
Э
- 0,53
U
КЭ нас
- 1,15
U
БЭ нас
15 -
U
КЭОгр
⏐
⏐h
21э
окр. среды
= 25 °С
Норма
2Т384А-2, 2Т384АМ-2
не менее не более
4,5 -
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
прототипы не подразумевают
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
