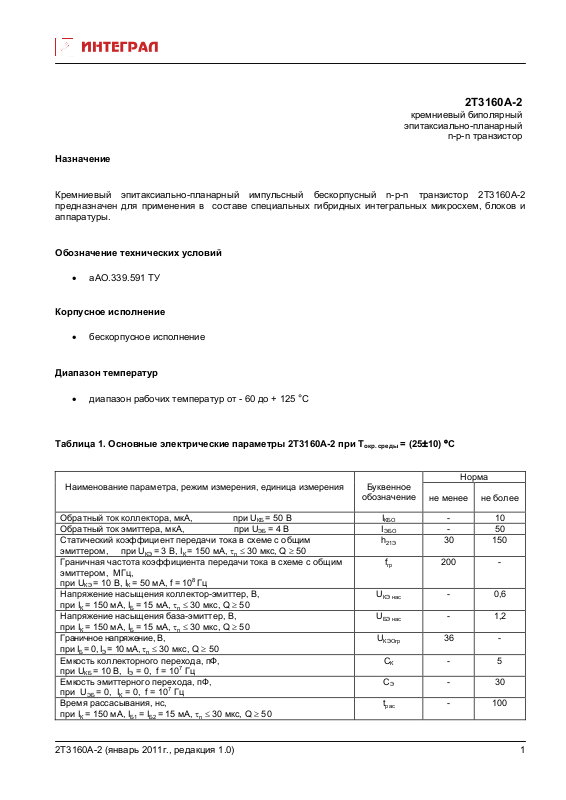

2Т3160А-2
кремниевый биполярный
эпитаксиально-планарный
n-p-n транзистор
Назначение
Кремниевый эпитаксиально-планарный импульсный бескорпусный n-p-n транзистор 2Т3160А-2
предназначен для применения в составе специальных гибридных интегральных микросхем, блоков и
аппаратуры.
Обозначение технических условий
• аАО.339.591 ТУ
Корпусное исполнение
• бескорпусное исполнение
Диапазон температур
• диапазон рабочих температур от - 60 до + 125
Таблица 1. Основные электрические параметры 2Т3160А-2 при Т
Наименование параметра, режим измерения, единица измерения
Обратный ток коллектора, мкА, при U
Обратный ток эмиттера, мкА, при U
= 50 В I
КБ
= 4 В I
ЭБ
Статический коэффициент передачи тока в схеме с общим
эмиттером, при U
= 3 В, IК = 150 мА, τn ≤ 30 мкс, Q ≥ 50
КЭ
Граничная частота коэффициента передачи тока в схеме с общим
эмиттером, МГц,
при U
= 10 В, IК = 50 мА, f = 108 Гц
КЭ
Напряжение насыщения коллектор-эмиттер, В,
при I
= 150 мА, IБ = 15 мА, τn ≤ 30 мкс, Q ≥ 50
К
Напряжение насыщения база-эмиттер, В,
при I
= 150 мА, IБ = 15 мА, τn ≤ 30 мкс, Q ≥ 50
К
Граничное напряжение, В,
при I
= 0, IЭ = 10 мА, τn ≤ 30 мкс, Q ≥ 50
Б
Емкость коллекторного перехода, пФ,
при U
= 10 В, IЭ = 0, f = 107 Гц
КБ
Емкость эмиттерного перехода, пФ,
при U
= 0, IК = 0, f = 107 Гц
ЭБ
Время рассасывания, нс,
при I
= 150 мА, I
К
= I
= 15 мА, τn ≤ 30 мкс, Q ≥ 50
Б1
Б2
°С
окр. среды
= (25±10) °С
Буквенное
обозначение
- 10
КБО
- 50
ЭБО
30 150
h
21Э
f
200 -
гр
- 0,6
U
КЭ нас
- 1,2
U
БЭ нас
36 -
U
КЭОгр
С
- 5
К
С
- 30
Э
- 100
t
рас
Норма
не менее не более
2Т3160А-2 (январь 2011г., редакция 1.0)
1
Page 2

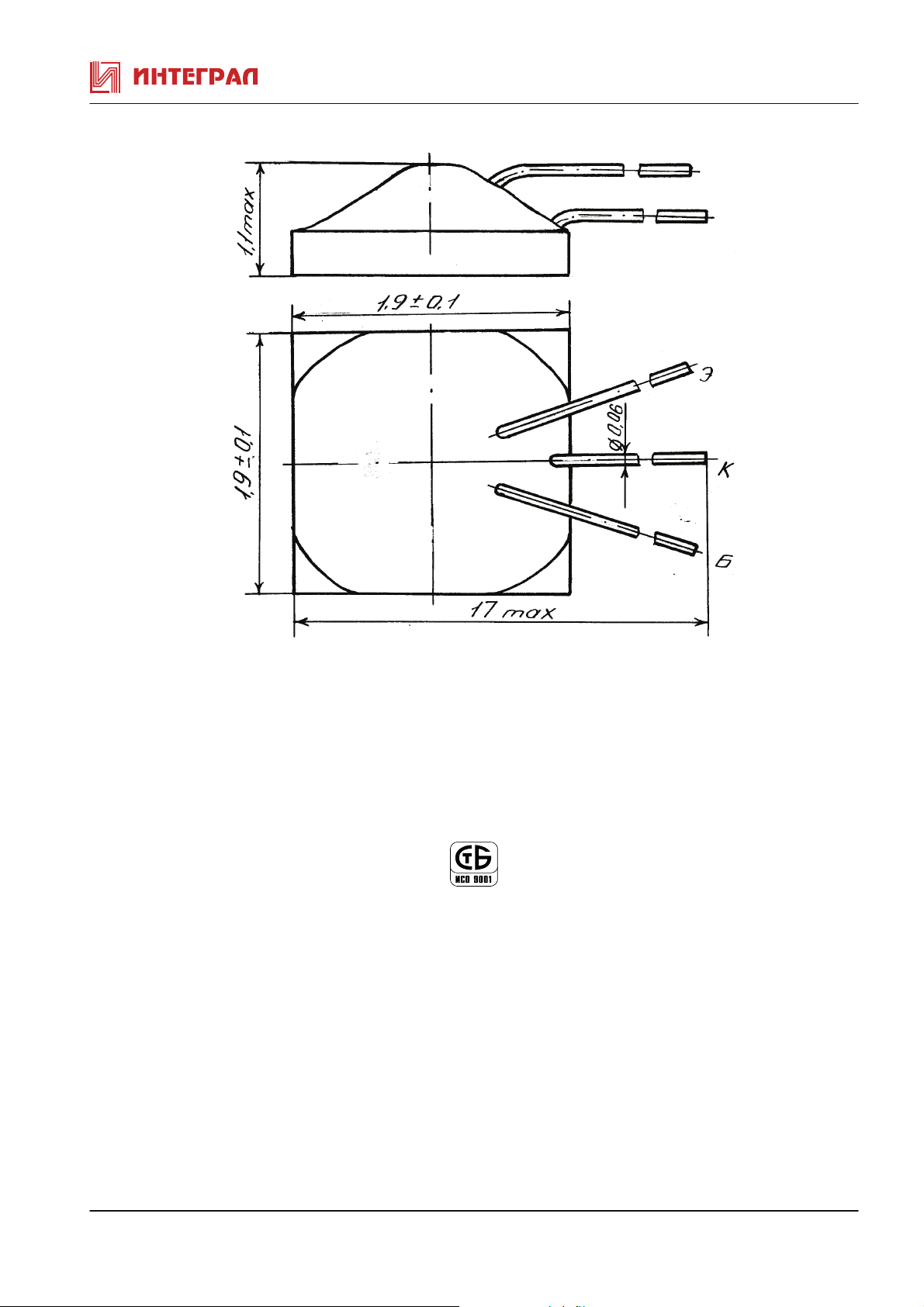

Рисунок 1. Габаритный чертеж 2Т3160А-2
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
прототипы не подразумевают
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
2Т3160А-2 (январь 2011г., редакция 1.0)
