2Т3158А-2
кремниевый биполярный
эпитаксиально-планарный
n-p-n транзистор
Назначение
Кремниевый эпитаксиально-планарный импульсный бескорпусный n-p-n транзистор 2Т3158А-2.
Предназначен для применения в составе специальных гибридных интегральных микросхем, блоков и
аппаратуры.
Обозначение технических условий
• аАО.339.563 ТУ
Корпусное исполнение
• бескорпусное исполнение
Диапазон температур
• диапазон рабочих температур от - 60 до + 125
Таблица 1. Основные электрические параметры 2Т3158А-2 при Т
Наименование параметра, режим измерения, единица измерения
Обратный ток коллектора, мкА, при U
Обратный ток эмиттера, мкА , при U
= 50 В I
КБ
= 4 В I
ЭБ
Статический коэффициент передачи тока в схеме с общим
эмиттером,
при U
= 5 В, IЭ = 200 мА, Q ≥ 100, τn ≤ 30 мкс
КБ
Модуль коэффициента передачи тока на высокой частоте,
при U
= 2 В, IК = 30 мА, f = 108 Гц
КЭ
Напряжение насыщения коллектор-эмиттер, В,
при I
= 150 мА, IБ = 15 мА, Q ≥ 100, τn ≤ 30 мкс
К
Напряжение насыщения база-эмиттер, В,
при I
= 150 мА, IБ = 15 мА, Q ≥ 100, τn ≤ 30 мкс
К
Постоянная времени цепи обратной связи на высокой частоте, nс,
при U
= 5 В, IЭ = 5 мА, f = 5⋅106 Гц
КБ
Емкость коллекторного перехода, пФ,
при U
= 10 В, f = 107 Гц
КБ
Емкость эмиттерного перехода, пФ,
при U
= 0, f = 107 Гц
ЭБ
Время рассасывания, нс,
при I
= 50 мА, I
К
= I
= 5 мА, τn ≤ 30 мкс, Q ≥ 50
Б1
Б2
°С
окр. среды
= 25 °С
Буквенное
обозначение
- 5
КБО
- 5
ЭБО
50 180
h
21Э
⏐h
⏐
21Э
- 0,8
U
КЭ нас
- 1,5
U
БЭ нас
τ
К
С
- 15
К
С
- 40
Э
- 70
t
рас
Норма
не менее не более
2 -
- 400
2Т3158А-2 (январь 2011г., редакция 1.0)
1
Page 2

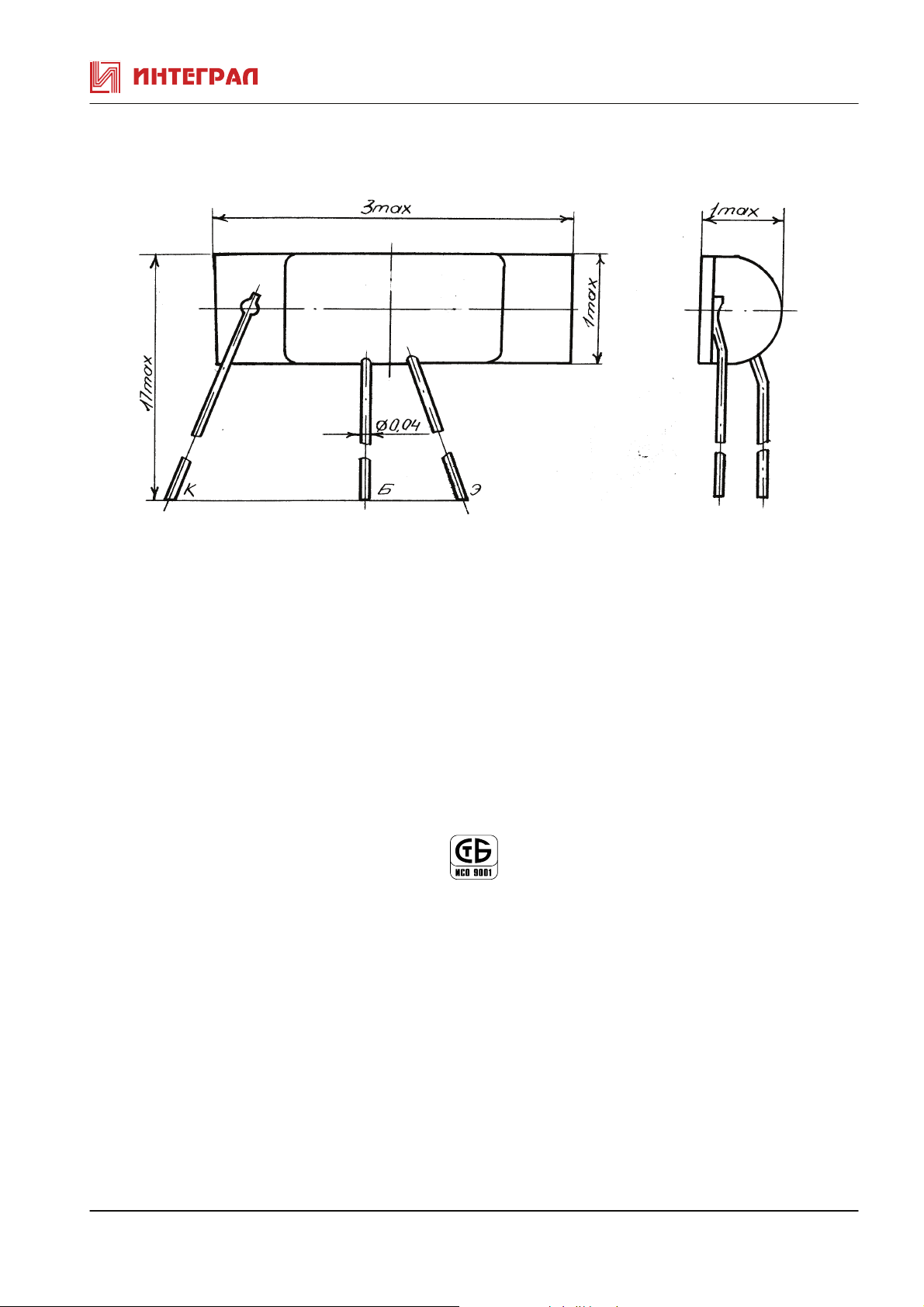

Рисунок 1. Габаритные размеры 2Т3158А-2
