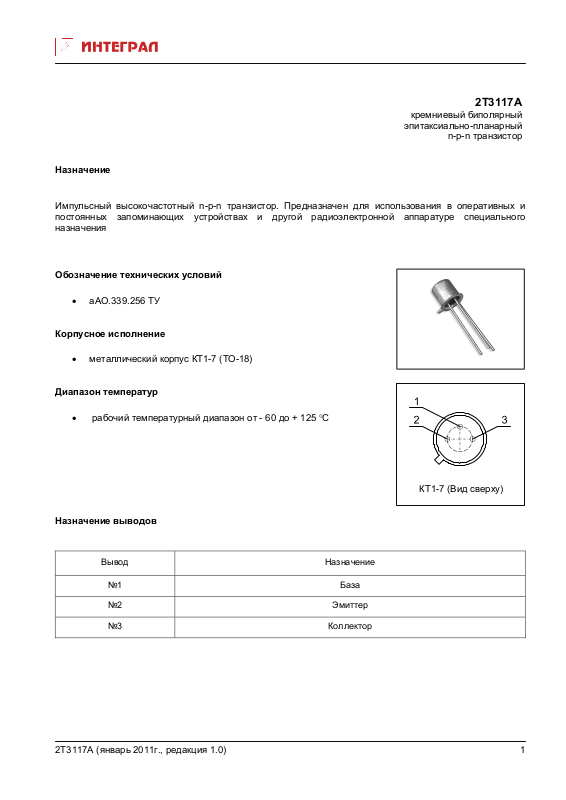

Page 1
у)
2Т3117А
кремниевый биполярный
эпитаксиально-планарный
n-p-n транзистор
Назначение
Импульсный высокочастотный n-p-n транзистор. Предназначен для использования в оперативных и
постоянных запоминающих устройствах и другой радиоэлектронной аппаратуре специального
назначения
Обозначение технических условий
• аАО.339.256 ТУ

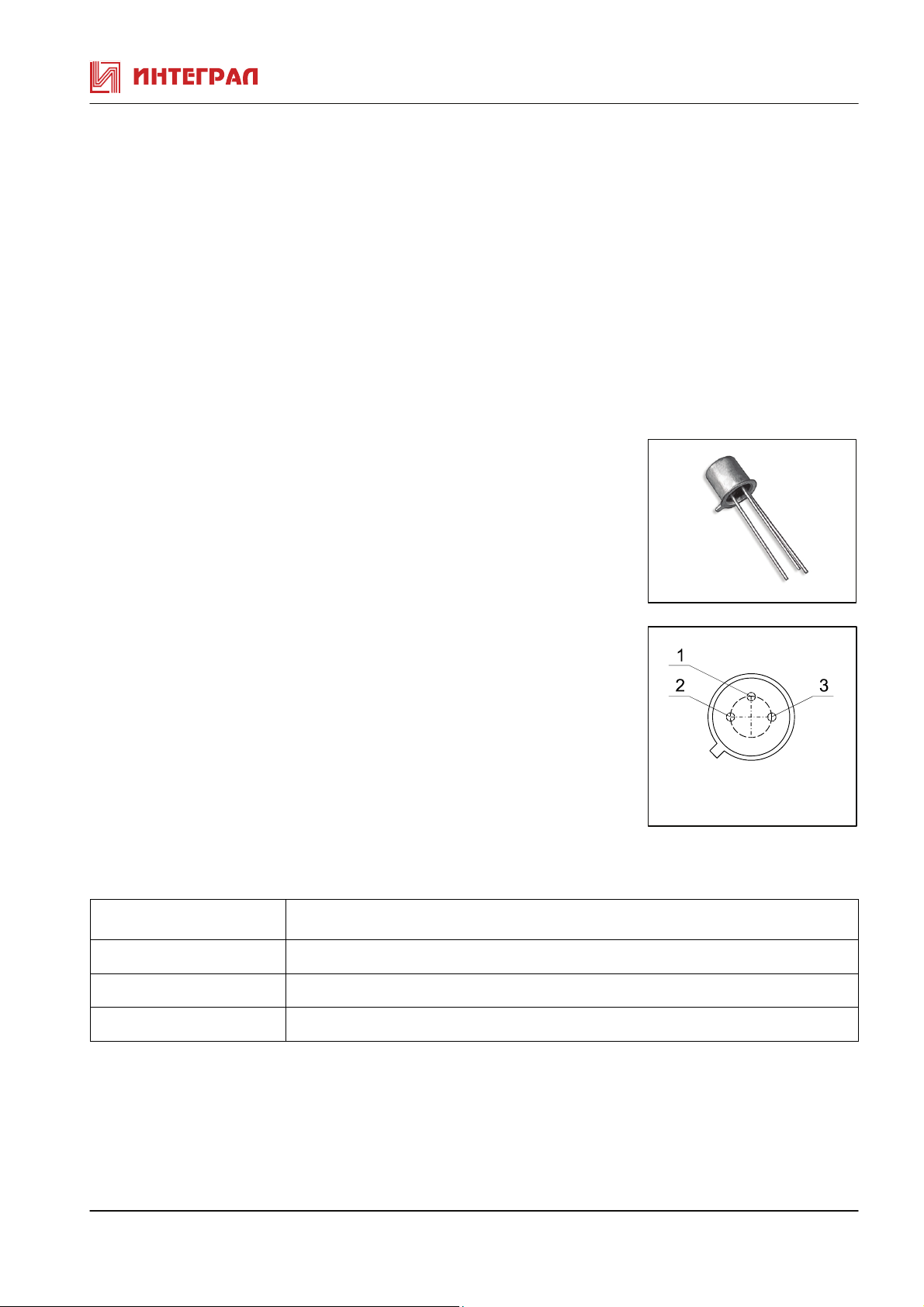

Корпусное исполнение
• металлический корпус КТ1-7 (ТО-18)
Диапазон температур
• рабочий температурный диапазон от - 60 до + 125
Назначение выводов
Вывод Назначение
№1 База
°С
КТ1-7 (Вид сверх
№2 Эмиттер
№3 Коллектор
2Т3117А (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры 2Т3117А при Т
окр. среды
= 25 °С
Паpаметpы Обозначение Ед. изм. Режимы измеpения Min Max
Обратный ток коллектора Iкбо мкА Uкб=60B 0,01 5
Статический коэффициент передачи
тока
Напряжение насыщения коллекторэмиттер
Напряжение насыщения база - эмиттер Uбэ(нас) В Iк=500мА,Iб=50мA 0,6 1,2
Емкость коллекторного перехода* Cк* пФ Uкб=10B, Iэ=0,
Емкость эмиттерного перехода* Сэ* пФ Uэб=0B f=107 Гц
h21Е Uкб=-5B,Iэ=200Мa
7
Гц
≤30мкс
и
f=50Гц t
Q≥50
Uкэ(нас) В Iк=500мА,Iб=50мA
f=10
40 200
0,2 0,5
7 10
40 80
Обратный ток эмиттеpа Iэбo мкА Uэб= 4 B
0,01 5
* Справочные параметры
Таблица 2. Предельно допустимые электрические режимы 2Т3117А
Параметры Обозначение Ед. изм. Значение
Напряжение коллектор-база Uкб max В 60
Напpяжение коллектоp-эмиттеp Uкэ max В 60
Напряжение эмиттер-база Uэб max В 4
Постоянный ток коллектора Iк max мА 400
Импульсный ток коллектора Iки max мА 800
Постоянная рассеиваемая мощность коллектора Рк max Вт 0,3
2Т3117А (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
2Т3117А (январь 2011г., редакция 1.0)
3
