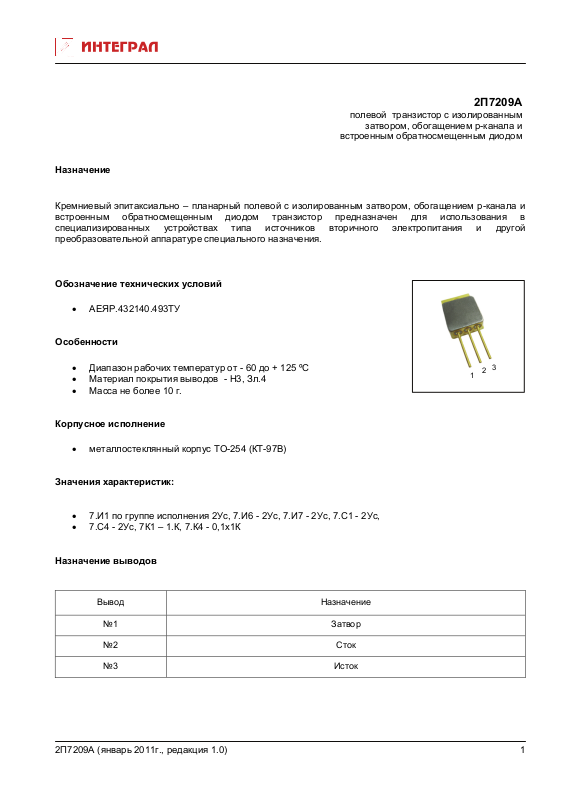

2П7209А
полевой транзистор с изолированным
затвором, обогащением p-канала и
встроенным обратносмещенным диодом
Назначение
Кремниевый эпитаксиально – планарный полевой с изолированным затвором, обогащением p-канала и
встроенным обратносмещенным диодом транзистор предназначен для использования в
специализированных устройствах типа источников вторичного электропитания и другой
преобразовательной аппаратуре специального назначения.
Обозначение технических условий
• АЕЯР.432140.493ТУ
Особенности
• Диапазон рабочих температур от - 60 до + 125 ºC
• Материал покрытия выводов - Н3, Зл.4
• Масса не более 10 г.
Корпусное исполнение
• металлостеклянный корпус TO-254 (КТ-97В)
Значения характеристик:
• 7.И1 по группе исполнения 2Ус, 7.И6 - 2Ус, 7.И7 - 2Ус, 7.С1 - 2Ус,
• 7.С4 - 2Ус, 7К1 – 1.К, 7.К4 - 0,1х1К
Назначение выводов
Вывод Назначение
3
2
1
№1 Затвор
№2 Сток
№3 Исток
2П7209А (январь 2011г., редакция 1.0)
1
Page 2
р
х
х
х
х
х
р
х
р
Таблица 1. Электрические параметры транзистора, изменяющиеся в процессе и после
воздействия специальных факторов 2П7209А
Наименование параметра, единица
измерения, (режим измерения)
Остаточный ток стока, мкА I
UЗИ = 0 В, U
UЗИ = 0 В, U
UЗИ = 0 В, U
= -100 В
СИ
= -80 В
СИ
= -80 В
СИ
Пороговое напряжение
= UCИ, IС = - 250 мкА), В
(U
ЗИ
Буквенное обозначение
С.ост
U
ЗИ.пор
не менее не более
Норма
Температура
среды, (корпуса), ºС
− |-5000|* 25 ± 10
− |-5000| 125 ± 5
− |-5000| -60 ± 3
⏐-0,8⏐ ⏐−5,0⏐ 25 ± 10
* Значение остаточного тока стока при воздействии факторов 7.И с характеристикой 7.И
8
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации 2П7209А
Наименование параметра (режим измерения), единица измерения Обозначение Норма
Максимально допустимое напряжение сток-исток, В U
Максимально допустимое напряжение затвор-исток, В U
Максимально допустимый постоянный ток стока при Т
Максимально допустимый постоянный ток стока при Т
= 25 °С, А
ко
= 100 °С, А3)
кор
1), 3)
Максимально допустимый импульсный ток стока, А3) I
Максимально допустимый постоянный прямой ток диода, А I
Максимально допустимый импульсный прямой ток диода, А I
-100
СИ.mах
ЗИ.mах
I
-19
С.mа
-13
I
С.mа
-72
C(и) mа
-19
пр.mа
-72
пр(и)mа
±20
Максимально допустимая энергия одиночного импульса,
рассеиваемая транзистором в режиме лавинного пробоя
(при Т
Максимально допустимая постоянная рассеиваемая мощность
при Т
= 25 °С, U
пер.нач
≤ 25 °С, Вт
ко
= -25 В, IC = -19 А, Rг = 25 Ом, L = 2,7 мГн), мДж
СИ
2), 3)
Максимально допустимая температура перехода (кристалла), °С
Тепловое сопротивление переход- корпус, °С/Вт3) R
условии не превышения Т
мощность Р
Р
3)
1)
Значения I
2)
В диапазоне температур корпуса от 25 до 125 °С максимально допустимая рассеиваемая
снижается линейно:
mах
, в диапазоне температур среды от минус 60 °С до 100 °С определяются при
С.mах
пер.mах
mах
.
= (Т
пер.mах
- Т
кор
)/R
Υ пер-кор
2.1
Значения уточняются в ходе выполнения ОКР.
Е
640
АS
Р
150
mах
175
Т
пер.mа
Υ пер-ко
1,0
2П7209А (январь 2011г., редакция 1.0)
2
Page 3
Таблица 3. Основные электрические параметры 2П7209А
Наименование параметра, единица
измерения, (режим измерения)
Буквенное обозначение
не менее не более
Остаточный ток стока I
(U
(U
(U
= 0 В, U
ЗИ
= 0 В, U
ЗИ
= 0 В, U
ЗИ
= -100 В), мкА
СИ
= -80 В), мкА
СИ
= -80 В), мкА
СИ
С. ост
Норма
среды, (корпуса), ºС
− ⏐-100⏐
− ⏐-500⏐
− ⏐-100⏐
Температура
25±10
125±5*
-60±3
Ток утечки затвора
= ±20 В, U
(U
ЗИ
= 0 В), нА
СИ
Ток стока
= -10 В,U
(U
ЗИ
≤ 300 мкс, Q ≥ 50), А
t
и
= -5,0 В,
СИ
Сопротивление сток-исток
I
R
СИ. отк
З. ут
I
С
−
⏐-19⏐ −
−
|±100| 25±10
25±10
0,2 25±10
в открытом состоянии
= -10 В, IС = -11 А,
(U
ЗИ
≤ 300 мкс, Q ≥ 50), Ом
t
и
Крутизна характеристики
= -25 В, IС = -11 А,
(U
СИ
≤ 300 мкс, Q ≥ 50), А/В
t
и
Пороговое напряжение
= UCИ, IС = -250 мкА), В
(U
ЗИ
S 6,2
U
ЗИ. пор
⏐-2,0⏐ ⏐-4,0⏐
−
25±10
25±10
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
прототипы не подразумевают
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
2П7209А (январь 2011г., редакция 1.0)
3
