Datasheet 2901 Specification

Kleinlautsprecher / Miniature Speakers

Voice and signal output in machines and other equipment both indoors and outdoors



Sprach- und Signalausgabe in Geräten und Anlagen im Innen- und Außenbereich

Anwendungsmöglichkeiten / Typical applications

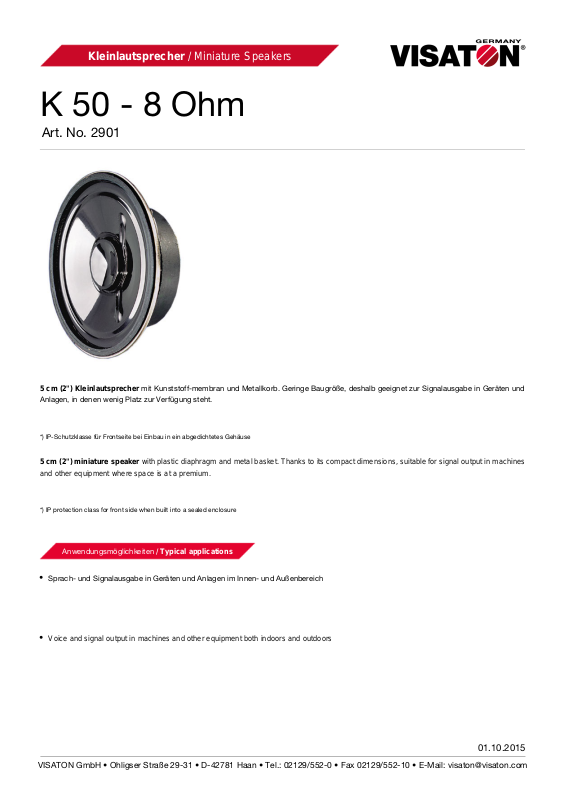

K 50 - 8 Ohm

Art. No. 2901

5 cm (2") Kleinlautsprecher mit Kunststoff und Metallkorb. Geringe Baugröße, deshalb geeignet zur Signalausgabe in Geräten undmembran
Anlagen, in denen wenig Platz zur Verfügung steht.

*) IP-Schutzklasse für Frontseite bei Einbau in ein abgedichtetes Gehäuse

5 cm (2") miniature speaker with plastic diaphragm and metal basket. Thanks to its compact dimensions, suitable for signal output in machines
and other equipment where space is at a premium.

*) IP protection class for front side when built into a sealed enclosure

01.10.2015

VISATON GmbH • Ohligser Straße 29-31 • D-42781 Haan • Tel.: [phone] • Fax [phone] • E-Mail: [e-mail]

Kleinlautsprecher / Miniature Speakers

UV-resistant

Metal basket

Functionally at cold according to EN 60068-2-1/EN 50155

Plastic: Mylar (diaphragm)



UV-beständig

Metallausführung

Funktionstüchtig bei Kälte gemäß EN 60068-2-1/EN 50155

Kunststoff: Mylar ( )Membran

Eigenschaften / Attributes

01.10.2015

VISATON GmbH • Ohligser Straße 29-31 • D-42781 Haan • Tel.: [phone] • Fax [phone] • E-Mail: [e-mail]

Kleinlautsprecher / Miniature Speakers

Nennbelastbarkeit

Rated power

2 W

Musikbelastbarkeit

Maximum power

3 W

Nennimpedanz Z

Nominal impedance Z

8 Ohm

Übertragungsbereich

Frequency response

250–10000Hz

Mittlerer Schalldruckpegel

Mean sound pressure level

83 dB (1W/1m)

Abstrahlwinkel (-6 dB)

Opening angle (-6 dB)

180°/4000Hz

Grenzauslenkung

Excursion limit

+/−0,5 mm

Resonanzfrequenz fs

Resonance frequency fs

400 Hz

Obere Polplattenhöhe

Height of front pole-plate

2 mm

Schwingspulendurchmesser

Voice coil diameter

14 mm

Wickelhöhe

Height of winding

3 mm

Schallwandöffnung

Cutout diameter

45 mm

Gewicht netto

Net weight

0,05 kg

Schutzklasse

Protective system

IP 65 *)

Temperaturbereich

Temperature range

−40 ... 80 °C

Technische Daten / Technical data

K 50 - 8 Ohm

Art. No. 2901
