Diotec

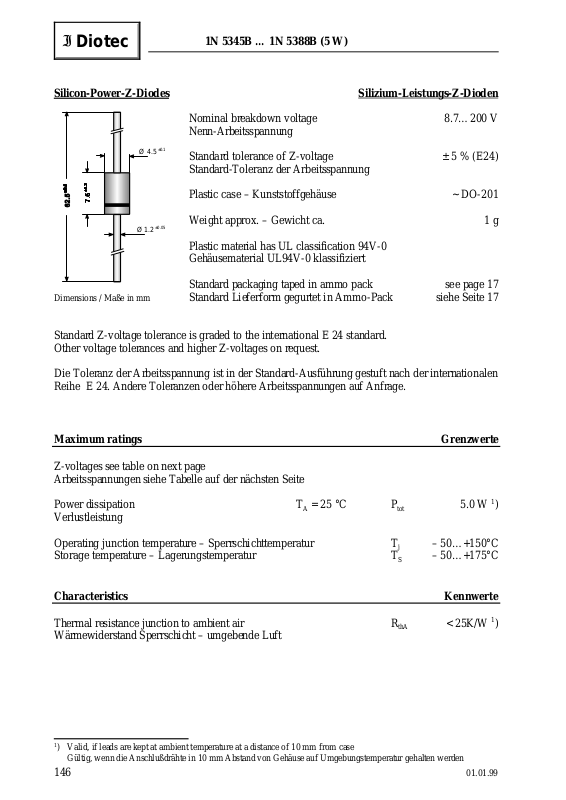

1N 5345B … 1N 5388B (5 W)
Silicon-Power-Z-Diodes Silizium-Leistungs-Z-Dioden
Nominal breakdown voltage 8.7…200 V
Nenn-Arbeitsspannung
±0.1
Ø 4.5
Standard tolerance of Z-voltage ± 5 % (E24)
Standard-Toleranz der Arbeitsspannung
Plastic case – Kunststoffgehäuse ~ DO-201
Ø 1.2
±0.05
Weight approx. – Gewicht ca. 1 g
Plastic material has UL classification 94V-0
Gehäusematerial UL94V-0 klassifiziert
Standard packaging taped in ammo pack see page 17
Dimensions / Maße in mm Standard Lieferform gegurtet in Ammo-Pack siehe Seite 17
Standard Z-voltage tolerance is graded to the international E 24 standard.
Other voltage tolerances and higher Z-voltages on request.
Die Toleranz der Arbeitsspannung ist in der Standard-Ausführung gestuft nach der internationalen
Reihe E 24. Andere Toleranzen oder höhere Arbeitsspannungen auf Anfrage.
Maximum ratings Grenzwerte
Z-voltages see table on next page
Arbeitsspannungen siehe Tabelle auf der nächsten Seite
Power dissipation T = 25 °C P 5.0 W )
A tot
Verlustleistung
Operating junction temperature – Sperrschichttemperatur T – 50…+150°C
Storage temperature – Lagerungstemperatur T – 50…+175°C
j
S
Characteristics Kennwerte
Thermal resistance junction to ambient air R < 25K/W )
thA
Wärmewiderstand Sperrschicht – umgebende Luft
1
) Valid, if leads are kept at ambient temperature at a distance of 10 mm from case
Gültig, wenn die Anschlußdrähte in 10 mm Abstand von Gehäuse auf Umgebungstemperatur gehalten werden
146
01.01.99
1
1
Page 2
1N 5345B … 1N 5388B (5 W)
Diotec
Maximum ratings Grenzwerte
Type Zener volt. ) Test current Dynamic resistance Reverse volt. Surge current Max. Z-current )
Typ Arbeitsspg. ) Meßstrom Inhär.diff. Widerstand Sperr spanng. Stoßstrom Arbeitsstrom )
I = I I = I I = 1 mA I = 0.5 µA t = 8.3 ms T = 45°C
Z Z test Z Z test Z R p A
U [V] I [mA] r [ ] U [V] I [A] I [mA]
1N 5345B 8.7 150 2 200 >6.6 (10 µA) 9.5 545
1N 5346B 9.1 150 2 150 >6.9 (7.5 µA) 9.2 520
1N 5347B 10 125 2 125 >7.6 (5 µA) 8.6 475
1N 5348B 11 125 2.5 125 >8.4 (5 µA) 8.0 430
1N 5349B 12 100 2.5 125 >9.1 (2 µA) 7.5 395
1N 5350B 13 100 2.5 100 >9.9 (1 µA) 7.0 365
1N 5351B 14 100 2.5 75 >10.6 (1 µA) 6.7 340
1N 5352B 15 75 2.5 75 >11.5 (1 µA) 6.3 315
1N 5353B 16 75 2.5 75 >12.2 (1 µA) 6.0 295
1N 5354B 17 70 2.5 75 >12.9 5.8 280
1N 5355B 18 65 2.5 75 >13.7 5.5 264
1N 5356B 19 65 3 75 >14.4 5.3 250
1N 5357B 20 65 3 75 >15.2 5.1 237
1N 5358B 22 50 3 75 >16.7 4.7 216
1N 5359B 24 50 3 100 >18.2 4.1 198
1N 5360B 25 50 4 110 >19.0 4.3 190
1N 5361B 27 50 5 120 >20.6 4.1 176
1N 5362B 28 50 6 130 >21.2 3.9 170
1N 5363B 30 40 8 140 >22.8 3.7 158
1N 5364B 33 40 10 150 >25.1 3.5 144
1N 5365B 36 30 11 160 >27.4 3.3 132
1N 5366B 39 30 14 170 >29.7 3.1 122
1N 5367B 43 30 20 190 >32.7 2.8 110
1N 5368B 47 25 25 210 >35.8 2.7 100
1N 5369B 51 25 27 230 >38.8 2.5 93
1N 5370B 56 20 35 280 >42.6 2.3 86
1N 5371B 60 20 40 350 >45.5 2.2 79
1N 5372B 62 20 42 400 >47.1 2.1 76
1N 5373B 68 20 44 500 >51.7 2.0 70
1N 5374B 75 20 45 620 >56.0 1.9 63
1N 5375B 82 15 65 720 >62.2 1.8 58
1N 5376B 87 15 75 760 >66.0 1.7 54.5
1N 5377B 91 15 75 760 >69.2 1.6 52.5
1N 5378B 100 12 90 800 >76.0 1.5 47.5
1N 5379B 110 12 125 1000 >83.6 1.4 43
1N 5380B 120 10 170 1150 >91.2 1.3 39.5
1N 5381B 130 10 190 1250 >98.8 1.2 36.5
1N 5382B 140 8 230 1500 >106 1.2 34
1N 5383B 150 8 330 1500 >114 1.1 31.6
1N 5384B 160 8 350 1650 >122 1.1 29.4
1N 5385B 170 8 380 1750 >129 1.0 28
1N 5386B 180 5 430 1750 >137 1.0 26.4
1N 5387B 190 5 450 1850 >144 0.9 25
1N 5388B 200 5 480 1850 >152 0.9 23.6
2 1
2 1
Z Z test zj R ZS Z
1
) Valid, if leads are kept at ambient temperature at a distance of 10 mm from case
Gültig, wenn die Anschlußdrähte in 10 mm Abstand von Gehäuse auf Umgebungstemperatur gehalten werden
2
) Tested with pulses – Gemessen mit Impulsen
01.01.99
147
