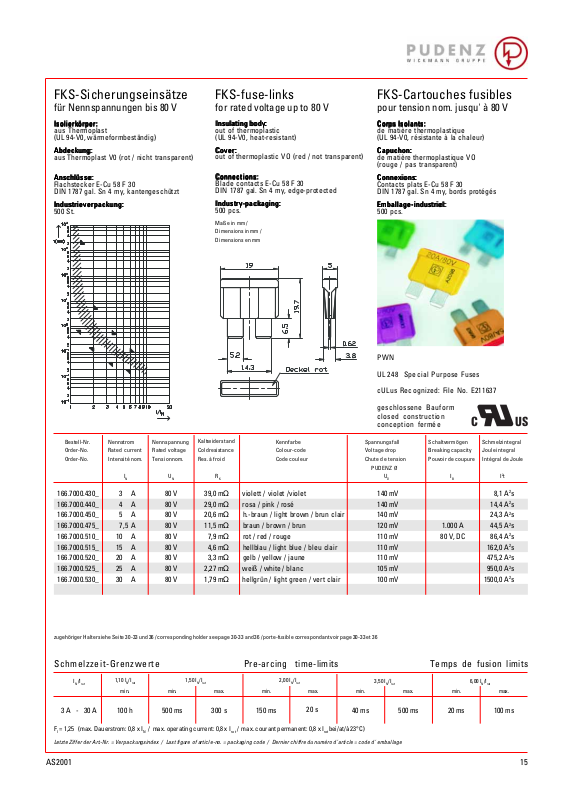

Page 1
FKS-Sicherungseinsätze
für Nennspannungen bis 80 V
Isolierkörper:Isolierkörper:
Isolierkörper:
Isolierkörper:Isolierkörper:
aus Thermoplast
(UL 94-V0, wärmeformbeständig)
Abdeckung:Abdeckung:
Abdeckung:
Abdeckung:Abdeckung:
aus Thermoplast V0 (rot / nicht transparent)
Anschlüsse:Anschlüsse:
Anschlüsse:
Anschlüsse:Anschlüsse:
Flachstecker E-Cu 58 F 30
DIN 1787 gal. Sn 4 my, kantengeschützt
Industrieverpackung:Industrieverpackung:
Industrieverpackung:
Industrieverpackung:Industrieverpackung:
500 St.
FKS-fuse-links
for rated voltage up to 80 V
Insulating body:Insulating body:
Insulating body:
Insulating body:Insulating body:
out of thermoplastic
(UL 94-V0, heat-resistant)
Cover:Cover:
Cover:
Cover:Cover:
out of thermoplastic VO (red / not transparent)
Connections:Connections:
Connections:
Connections:Connections:
Blade contacts E-Cu 58 F 30
DIN 1787 gal. Sn 4 my, edge-protected
Industry-packaging:Industry-packaging:
Industry-packaging:
Industry-packaging:Industry-packaging:
500 pcs.
Maße in mm /
Dimensions in mm /
Dimensions en mm
FKS-Cartouches fusibles
pour tension nom. jusqu' à 80 V
Corps Isolants:Corps Isolants:
Corps Isolants:
Corps Isolants:Corps Isolants:
de matière thermoplastique
(UL 94-V0, résistante à la chaleur)
Capuchon:Capuchon:
Capuchon:
Capuchon:Capuchon:
de matière thermoplastique VO
(rouge / pas transparent)
Connexions:Connexions:
Connexions:
Connexions:Connexions:
Contacts plats E-Cu 58 F 30
DIN 1787 gal. Sn 4 my, bords protégés
Emballage-industriel:Emballage-industriel:
Emballage-industriel:
Emballage-industriel:Emballage-industriel:
500 pcs.
PWN
N
Kaltwiderstand
Coldresistance
Res. à froid
R
K
39,0 mΩ
29,0 mΩ
20,6 mΩ
11,5 mΩ
7,9 mΩ
4,6 mΩ
3,3 mΩ
2,27 mΩ
1,79 mΩ
Kennfarbe
Colour-code
Code couleur
violett / violet /violet
rosa / pink / rosé
h.-braun / light brown / brun clair
braun / brown / brun
rot / red / rouge
hellblau / light blue / bleu clair
gelb / yellow / jaune
weiß / white / blanc
hellgrün / light green / vert clair
Spannungsfall
Voltage drop
Chute de tension
Bestell-Nr.
Order-No.
Order-No.
166.7000.430_
166.7000.440_
166.7000.450_
166.7000.475_
166.7000.510_
166.7000.515_
166.7000.520_
166.7000.525_
166.7000.530_
zugehöriger Halter siehe Seite 30-33 und 36 / corresponding holder see page 30-33 and 36 / porte-fusible correspondant voir page 30-33 et 36
Nennstrom
Rated current
Intensité nom.
I
N
3A
4A
5A
7,5 A
10 A
15 A
20 A
25 A
30 A
Nennspannung
Rated voltage
Tension nom.
U
80 V
80 V
80 V
80 V
80 V
80 V
80 V
80 V
80 V
UL 248 Special Purpose Fuses
cULus Recognized: File No. E211637
geschlossene Bauform
closed construction
conception fermée
Schaltvermögen
Breaking capacity
PUDENZ Ø
U
D
Pouvoir de coupure
I
B
140 mV
140 mV
140 mV
120 mV
110 mV
1.000 A
80 V, DC
110 mV
110 mV
105 mV
100 mV
Schmelzintegral
Joule integral
Intégral de Joule
I2t
8,1 A2s
14,4 A2s
24,3 A2s
44,5 A2s
86,4 A2s
162,0 A2s
475,2 A2s
950,0 A2s
1500,0 A2s
Schmelzzeit-Grenzwerte
IN/I
rat
3 A - 30 A
FI = 1,25 (max. Dauerstrom: 0,8 x IN / max. operating current: 0,8 x I
Letzte Ziffer der Art.-Nr. = Verpackungsindex / Last figure of article-no. = packaging code / Dernier chiffre du numéro d´article = code d´ emballage
1,10 IN/I
min.
100 h
rat
min.
500 ms
1,50 IN/I
rat
max.
300 s
Pre-arcing time-limits Temps de fusion limits
2,00 IN/I
min.
rat
150 ms
/ max. courant permanent: 0,8 x I
ra t
max.
20 s
bei/at/à 23°C)
rat
min.
40 ms
3,50 IN/I
rat
max.
500 ms
min.
20 ms
6,00 IN/I
rat
100 ms
max.
AS2001 15
