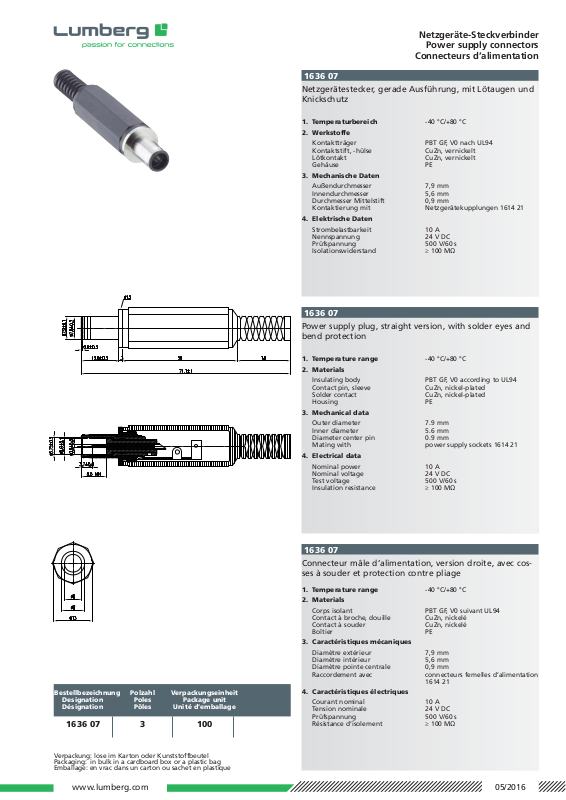

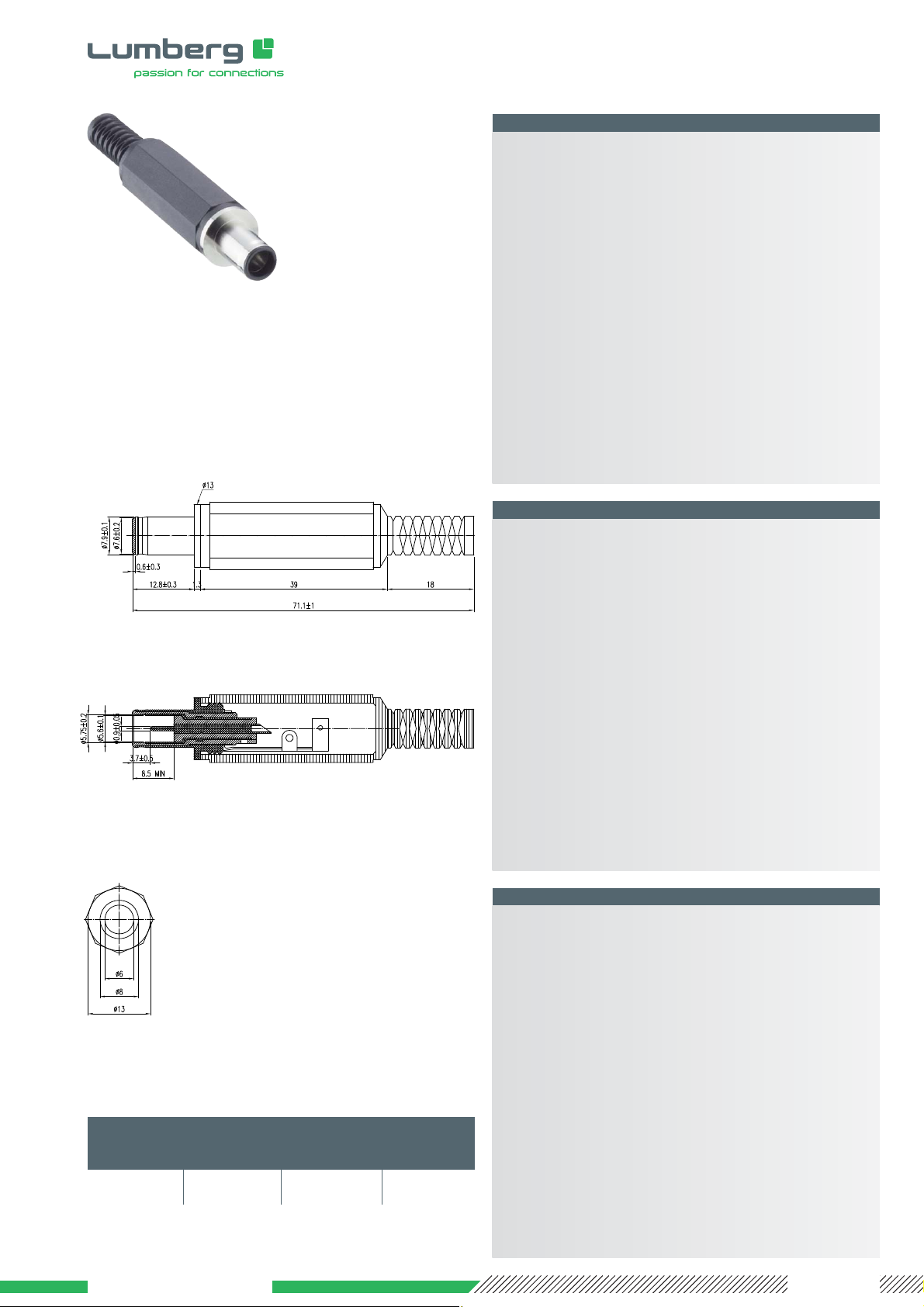

www.lumberg.com 11/2012
Netzgeräte-Steckverbinder
Power supply connectors
Connecteurs d’alimentation
Verpackung: lose im Karton oder Kunststoffbeutel
Packaging: in bulk in a cardboard box or a plastic bag
Emballage: en vrac dans un carton ou sachet en plastique
Netzgerätestecker, gerade Ausführung, mit Lötaugen und
Knickschutz
1. Temperaturbereich -40 °C/+80 °C
2. Werkstoffe
Kontaktträger PBT GF, V0 nach UL94
Kontaktstift, -hülse CuZn, vernickelt
Lötkontakt CuZn, vernickelt
Gehäuse PE
3. Mechanische Daten
Außendurchmesser 7,9 mm
Innendurchmesser 5,6 mm
Durchmesser Mittelstift 0,9 mm
Kontaktierung mit Netzgerätekupplungen 1614 21
4. Elektrische Daten
Strombelastbarkeit 10 A
Nennspannung 24 V DC
Prüfspannung 500 V/60 s
Isolationswiderstand ≥ 100 MΩ
1636 07
Power supply plug, straight version, with solder eyes and
bend protection
1. Temperature range -40 °C/+80 °C
2. Materials
Insulating body PBT GF, V0 according to UL94
Contact pin, sleeve CuZn, nickel-plated
Solder contact CuZn, nickel-plated
Housing PE
3. Mechanical data
Outer diameter 7.9 mm
Inner diameter 5.6 mm
Diameter center pin 0.9 mm
Mating with power supply sockets 1614 21
4. Electrical data
Nominal power 10 A
Nominal voltage 24 V DC
Test voltage 500 V/60 s
Insulation resistance ≥ 100 MΩ
1636 07
1636 07
Bestellbezeichnung Polzahl Verpackungseinheit
Designation Poles Package unit
Désignation Pôles Unité d’emballage
1636 07 3 100
Connecteur mâle d’alimentation, version droite, avec cosses à souder et protection contre pliage
1. Temperature range -40 °C/+80 °C
2. Materials
Corps isolant PBT GF, V0 suivant UL94
Contact à broche, douille CuZn, nickelé
Contact à souder CuZn, nickelé
Boîtier PE
3. Caractéristiques mécaniques
Diamètre extérieur 7,9 mm
Diamètre intérieur 5,6 mm
Diamètre pointe centrale 0,9 mm
Raccordement avec connecteurs femelles d’alimentation
1614 21
4. Caractéristiques électriques
Courant nominal 10 A
Tension nominale 24 V DC
Prüfspannung 500 V/60 s
Résistance d’isolement ≥ 100 MΩ
www.lumberg.com 05/2016
