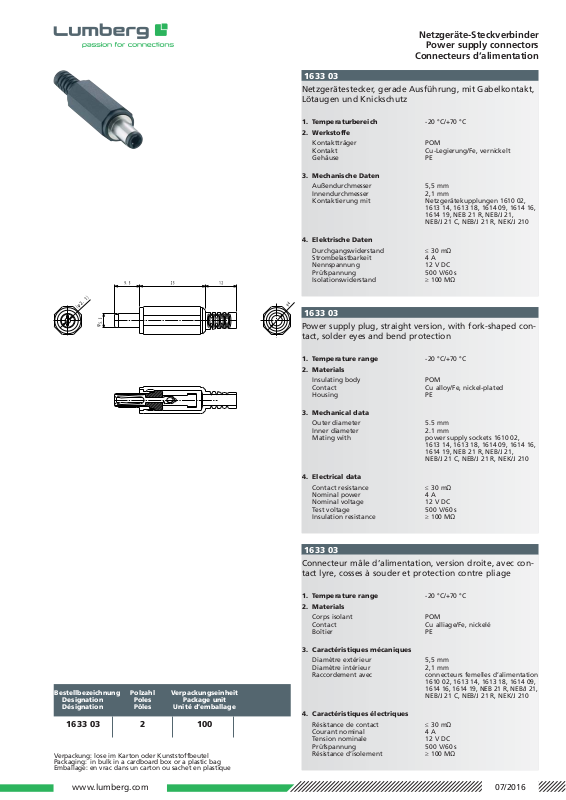

www.lumberg.com 11/2012
Verpackung: lose im Karton oder Kunststoffbeutel
Packaging: in bulk in a cardboard box or a plastic bag
Emballage: en vrac dans un carton ou sachet en plastique
Bestellbezeichnung Polzahl Verpackungseinheit
Designation Poles Package unit
Désignation Pôles Unité d’emballage
1633 03 2 100
Netzgerätestecker, gerade Ausführung, mit Gabelkontakt,
Löt augen und Knickschutz
1. Temperaturbereich -20 °C/+70 °C
2. Werkstoffe
Kontaktträger POM
Kontakt Cu-Legierung/Fe, vernickelt
Gehäuse PE

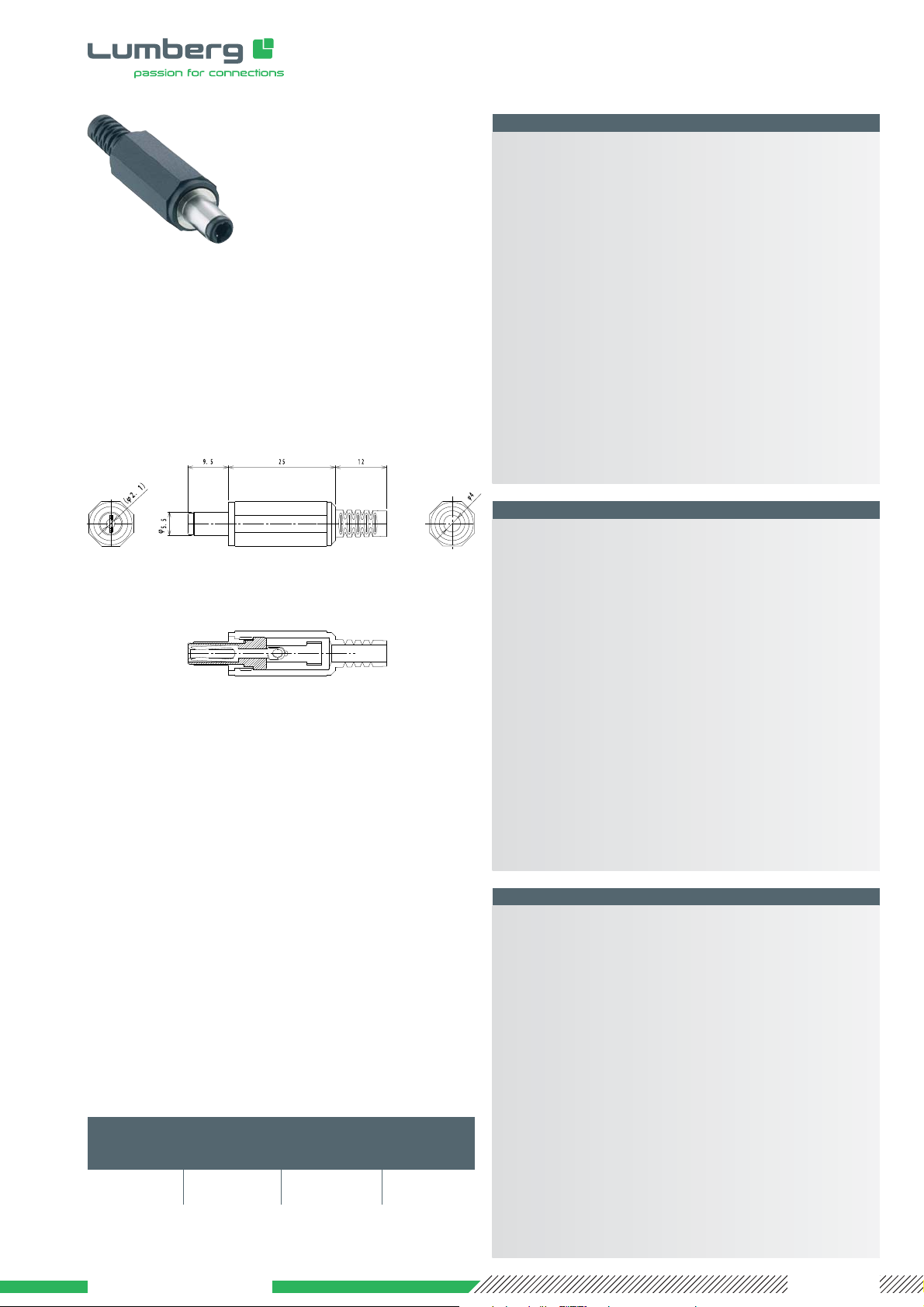

3. Mechanische Daten
Außendurchmesser 5,5 mm
Innendurchmesser 2,1 mm
Kontaktierung mit Netzgerätekupplungen 1610 02,
1613 14, 1613 18, 1614 09, 1614 16,
1614 19, NEB 21 R, NEB/J 21,
NEB/J 21 C, NEB/J 21 R, NEK/J 210
4. Elektrische Daten
Durchgangswiderstand ≤ 30 mΩ
Strombelastbarkeit 4 A
Nennspannung 12 V DC
Prüfspannung 500 V/60 s
Isolationswiderstand ≥ 100 MΩ
1633 03
Power supply plug, straight version, with fork-shaped contact, solder eyes and bend protection
1. Temperature range -20 °C/+70 °C
2. Materials
Insulating body POM
Contact Cu alloy/Fe, nickel-plated
Housing PE
3. Mechanical data
Outer diameter 5.5 mm
Inner diameter 2.1 mm
Mating with power supply sockets 1610 02,
1613 14, 1613 18, 1614 09, 1614 16,
1614 19, NEB 21 R, NEB/J 21,
NEB/J 21 C, NEB/J 21 R, NEK/J 210
4. Electrical data
Contact resistance ≤ 30 mΩ
Nominal power 4 A
Nominal voltage 12 V DC
Test voltage 500 V/60 s
Insulation resistance ≥ 100 MΩ
1633 03
1633 03
Connecteur mâle d’alimentation, version droite, avec contact lyre, cosses à souder et protection contre pliage
1. Temperature range -20 °C/+70 °C
2. Materials
Corps isolant POM
Contact Cu alliage/Fe, nickelé
Boîtier PE
3. Caractéristiques mécaniques
Diamètre extérieur 5,5 mm
Diamètre intérieur 2,1 mm
Raccordement avec connecteurs femelles d’alimentation
1610 02, 1613 14, 1613 18, 1614 09,
1614 16, 1614 19, NEB 21 R, NEB/J 21,
NEB/J 21 C, NEB/J 21 R, NEK/J 210
4. Caractéristiques électriques
Résistance de contact ≤ 30 mΩ
Courant nominal 4 A
Tension nominale 12 V DC
Prüfspannung 500 V/60 s
Résistance d’isolement ≥ 100 MΩ
Netzgeräte-Steckverbinder
Power supply connectors
Connecteurs d’alimentation
