Verpackung: lose im Karton oder Kunststoffbeutel
Packaging: in bulk in a cardboard box or a plastic bag
Emballage: en vrac dans un carton ou sachet en plastique

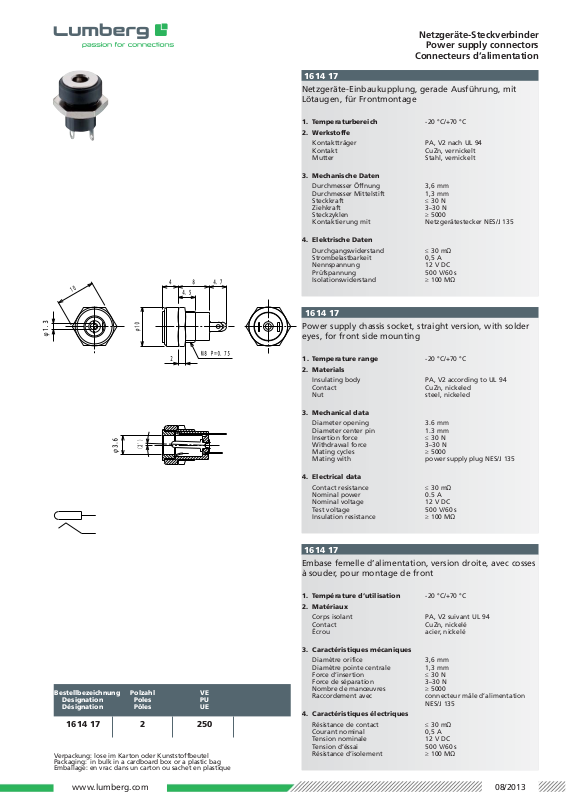

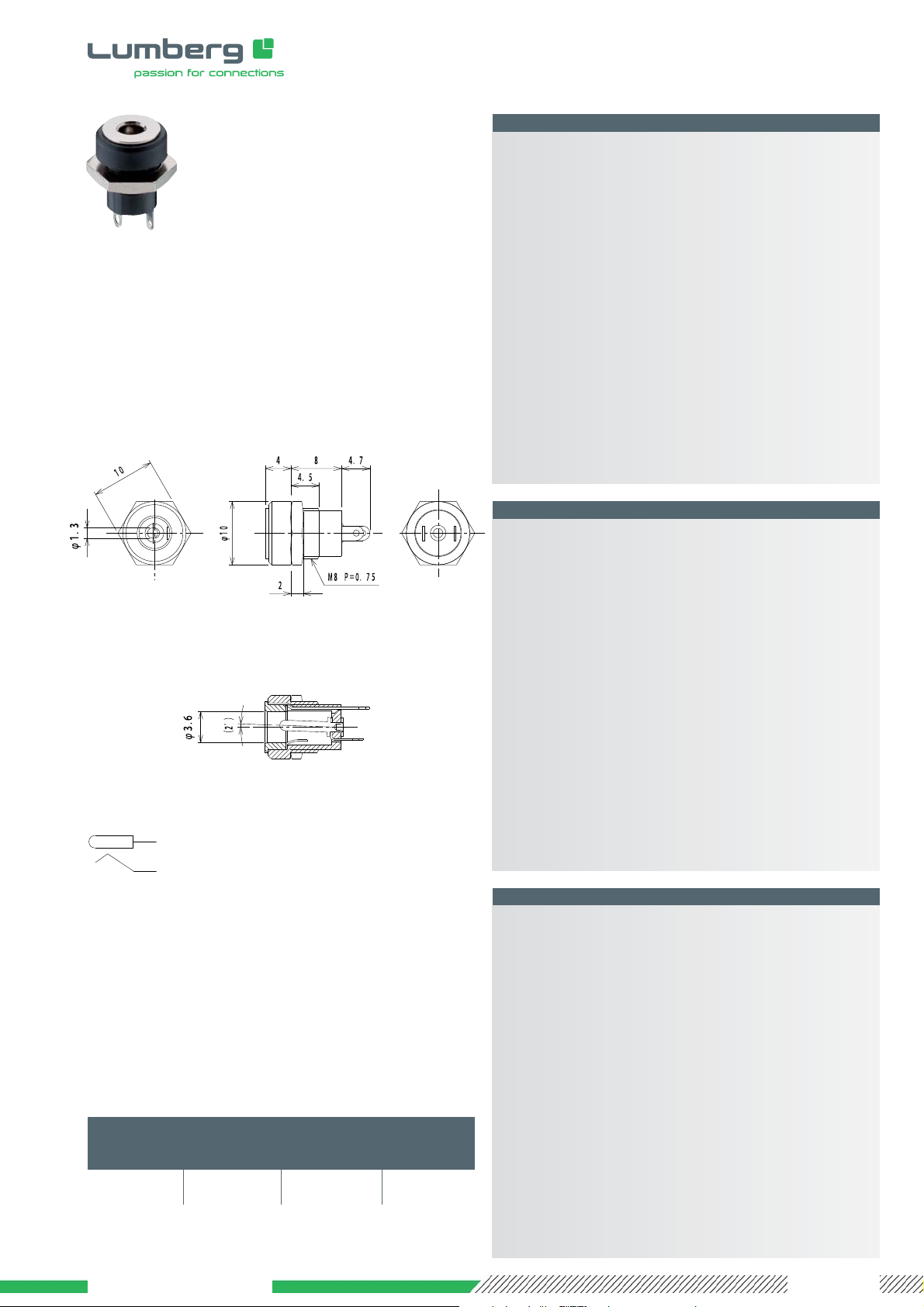

Netzgeräte-Einbaukupplung, gerade Ausführung, mit
Lötaugen, für Frontmontage
1. Temperaturbereich -20 °C/+70 °C
2. Werkstoffe
Kontaktträger PA, V2 nach UL 94
Kontakt CuZn, vernickelt
Mutter Stahl, vernickelt
3. Mechanische Daten
Durchmesser Öffnung 3,6 mm
Durchmesser Mittelstift 1,3 mm
Steckkraft ≤ 30 N
Ziehkraft 3–30 N
Steckzyklen ≥ 5000
Kontaktierung mit Netzgerätestecker NES/J 135
4. Elektrische Daten
Durchgangswiderstand ≤ 30 mΩ
Strombelastbarkeit 0,5 A
Nennspannung 12 V DC
Prüfspannung 500 V/60 s
Isolationswiderstand ≥ 100 MΩ
1614 17
Power supply chassis socket, straight version, with solder
eyes, for front side mounting
1. Temperature range -20 °C/+70 °C
2. Materials
Insulating body PA, V2 according to UL 94
Contact CuZn, nickeled
Nut steel, nickeled
3. Mechanical data
Diameter opening 3.6 mm
Diameter center pin 1.3 mm
Insertion force ≤ 30 N
Withdrawal force 3–30 N
Mating cycles ≥ 5000
Mating with power supply plug NES/J 135
4. Electrical data
Contact resistance ≤ 30 mΩ
Nominal power 0.5 A
Nominal voltage 12 V DC
Test voltage 500 V/60 s
Insulation resistance ≥ 100 MΩ
1614 17
1614 17
Embase femelle d’alimentation, version droite, avec cosses
à souder, pour montage de front
1. Température d’utilisation -20 °C/+70 °C
2. Matériaux
Corps isolant PA, V2 suivant UL 94
Contact CuZn, nickelé
Écrou acier, nickelé
3. Caractéristiques mécaniques
Diamètre orifice 3,6 mm
Diamètre pointe centrale 1,3 mm
Force d’insertion ≤ 30 N
Force de séparation 3–30 N
Nombre de manœuvres ≥ 5000
Raccordement avec connecteur mâle d’alimentation
NES/J 135
4. Caractéristiques électriques
Résistance de contact ≤ 30 mΩ
Courant nominal 0,5 A
Tension nominale 12 V DC
Tension d’éssai 500 V/60 s
Résistance d’isolement ≥ 100 MΩ
Bestellbezeichnung Polzahl VE
Designation Poles PU
Désignation Pôles UE
1614 17 2 250
Netzgeräte-Steckverbinder
Power supply connectors
Connecteurs d’alimentation
