www.lumberg.com 11/2012

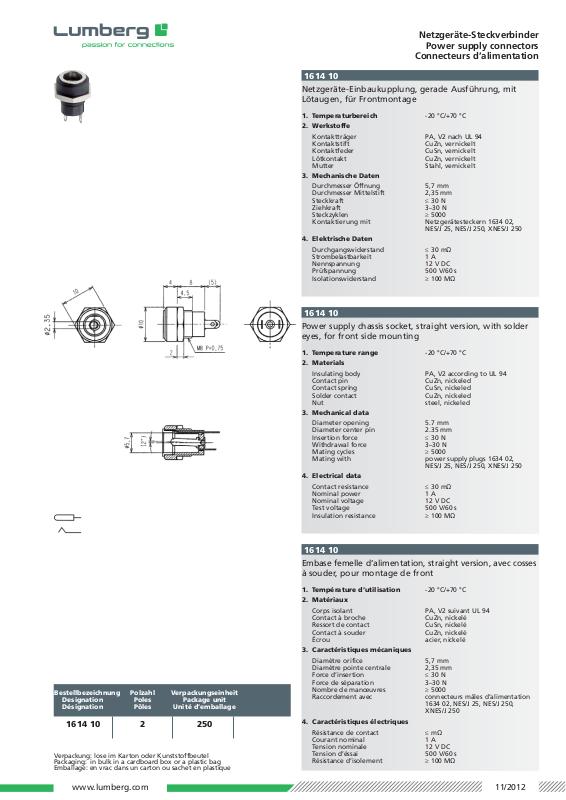

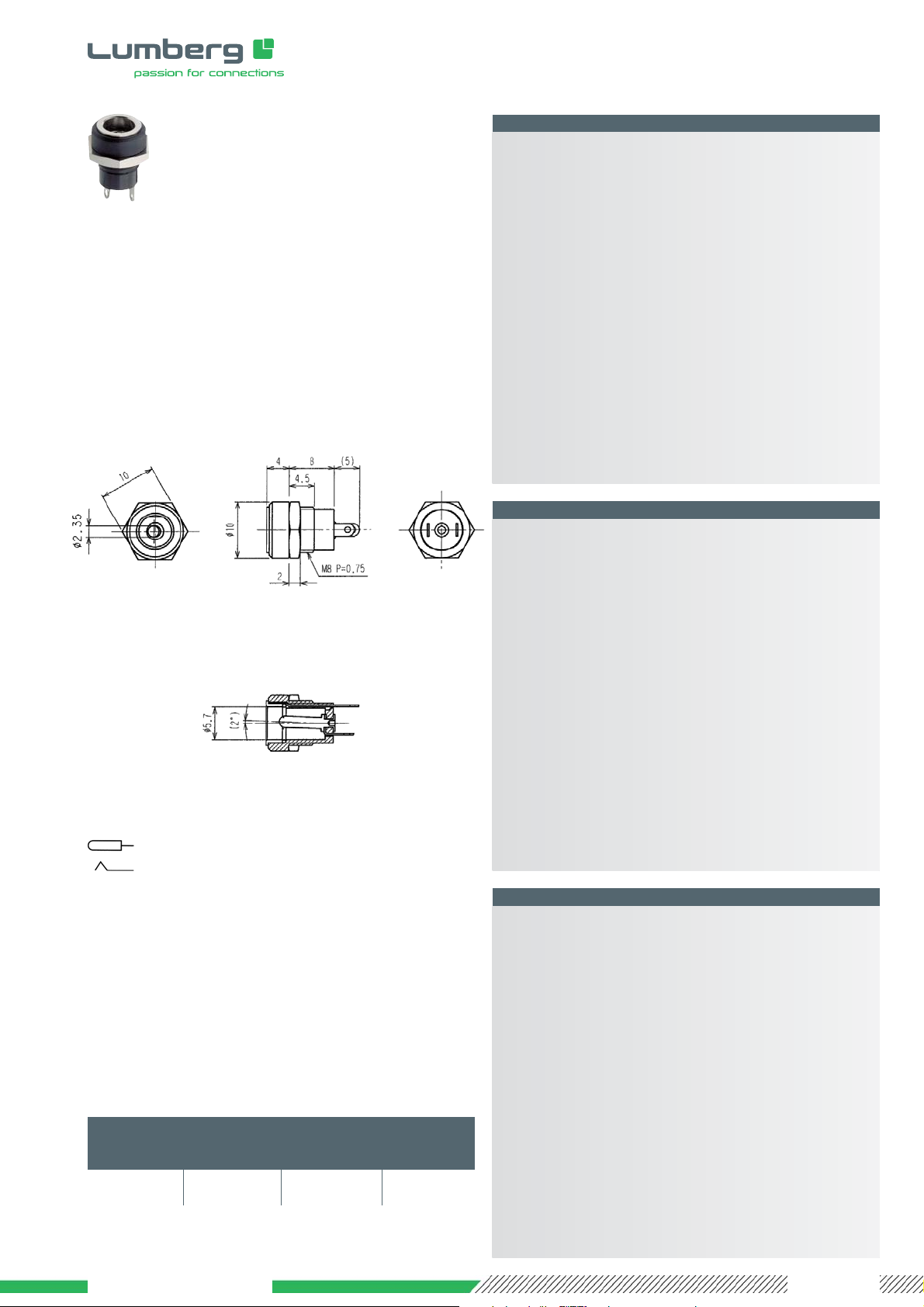

1614 10
1614 10
1614 10
Bestellbezeichnung Polzahl Verpackungseinheit
Designation Poles Package unit
Désignation Pôles Unité d’emballage
1614 10 2 250
Netzgeräte-Einbaukupplung, gerade Ausführung, mit
Lötaugen, für Front mon tage
1. Temperaturbereich -20 °C/+70 °C
2. Werkstoffe
Kontaktträger PA, V2 nach UL 94
Kontaktstift CuZn, vernickelt
Kontaktfeder CuSn, vernickelt
Lötkontakt CuZn, vernickelt
Mutter Stahl, vernickelt
3. Mechanische Daten
Durchmesser Öffnung 5,7 mm
Durchmesser Mittelstift 2,35 mm
Steckkraft ≤ 30 N
Ziehkraft 3–30 N
Steckzyklen ≥ 5000
Kontaktierung mit Netzgerätesteckern 1634 02,
NES/J 25, NES/J 250, XNES/J 250
4. Elektrische Daten
Durchgangswiderstand ≤ 30 mΩ
Strombelastbarkeit 1 A
Nennspannung 12 V DC
Prüfspannung 500 V/60 s
Isolationswiderstand ≥ 100 MΩ
Power supply chassis socket, straight version, with solder
eyes, for front side mounting
1. Temperature range -20 °C/+70 °C
2. Materials
Insulating body PA, V2 according to UL 94
Contact pin CuZn, nickeled
Contact spring CuSn, nickeled
Solder contact CuZn, nickeled
Nut steel, nickeled
3. Mechanical data
Diameter opening 5.7 mm
Diameter center pin 2.35 mm
Insertion force ≤ 30 N
Withdrawal force 3–30 N
Mating cycles ≥ 5000
Mating with power supply plugs 1634 02,
NES/J 25, NES/J 250, XNES/J 250
4. Electrical data
Contact resistance ≤ 30 mΩ
Nominal power 1 A
Nominal voltage 12 V DC
Test voltage 500 V/60 s
Insulation resistance ≥ 100 MΩ
Netzgeräte-Steckverbinder
Power supply connectors
Connecteurs d’alimentation
Verpackung: lose im Karton oder Kunststoffbeutel
Packaging: in bulk in a cardboard box or a plastic bag
Emballage: en vrac dans un carton ou sachet en plastique
Embase femelle d’alimentation, straight version, avec cosses
à souder, pour montage de front
1. Température d’utilisation -20 °C/+70 °C
2. Matériaux
Corps isolant PA, V2 suivant UL 94
Contact à broche CuZn, nickelé
Ressort de contact CuSn, nickelé
Contact à souder CuZn, nickelé
Écrou acier, nickelé
3. Caractéristiques mécaniques
Diamètre orifice 5,7 mm
Diamètre pointe centrale 2,35 mm
Force d’insertion ≤ 30 N
Force de séparation 3–30 N
Nombre de manœuvres ≥ 5000
Raccordement avec connecteurs mâles d’alimentation
1634 02, NES/J 25, NES/J 250,
XNES/J 250
4. Caractéristiques électriques
Résistance de contact ≤ mΩ
Courant nominal 1 A
Tension nominale 12 V DC
Tension d’éssai 500 V/60 s
Résistance d’isolement ≥ 100 MΩ
www.lumberg.com 11/2012
