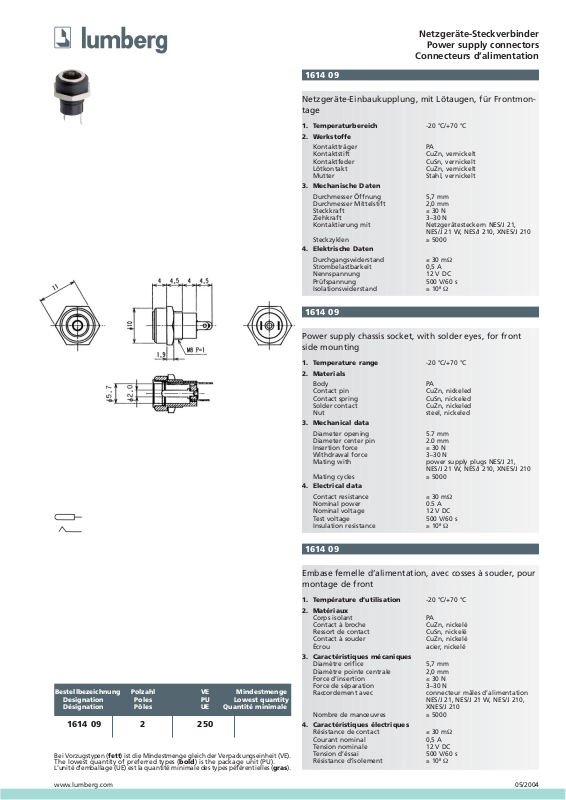

Netzgeräte-Steckverbinder
Power supply connectors
Connecteurs d’alimentation
05/2004www.lumberg.com
Bei Vorzugstypen (fett) ist die Mindestmenge gleich der Verpackungseinheit (VE).
The lowest quantity of preferred types (bold) is the package unit (PU).
L’unité d’emballage (UE) est la quantité minimale des types péférentielles (gras).

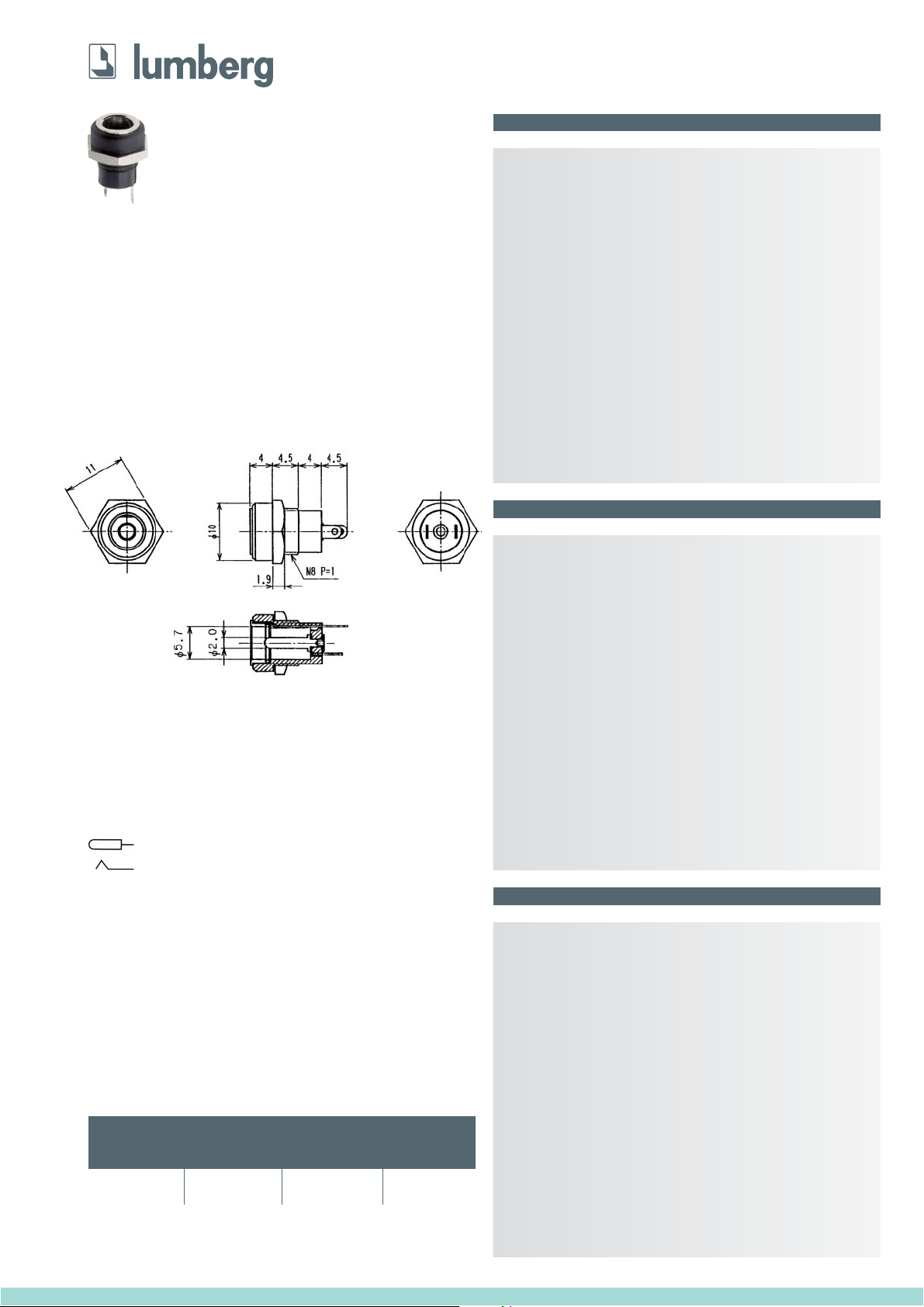

Netzgeräte-Einbaukupplung, mit Lötaugen, für Frontmontage
1. Temperaturbereich -20 °C/+70 °C
2. Werkstoffe
Kontaktträger PA
Kontaktstift CuZn, vernickelt
Kontaktfeder CuSn, vernickelt
Lötkontakt CuZn, vernickelt
Mutter Stahl, vernickelt
3. Mechanische Daten
Durchmesser Öffnung 5,7 mm
Durchmesser Mittelstift 2,0 mm
Steckkraft ≤ 30 N
Ziehkraft 3–30 N
Kontaktierung mit Netzgerätesteckern NES/J 21,
NES/J 21 W, NES/J 210, XNES/J 210
Steckzyklen ≥ 5000
4. Elektrische Daten
Durchgangswiderstand ≤ 30 mΩ
Strombelastbarkeit 0,5 A
Nennspannung 12 V DC
Prüfspannung 500 V/60 s
Isolationswiderstand ≥ 10
8
Ω
1614 09
Power supply chassis socket, with solder eyes, for front
side mounting
1. Temperature range -20 °C/+70 °C
2. Materials
Body PA
Contact pin CuZn, nickeled
Contact spring CuSn, nickeled
Solder contact CuZn, nickeled
Nut steel, nickeled
3. Mechanical data
Diameter opening 5.7 mm
Diameter center pin 2.0 mm
Insertion force ≤ 30 N
Withdrawal force 3–30 N
Mating with power supply plugs NES/J 21,
NES/J 21 W, NES/J 210, XNES/J 210
Mating cycles ≥ 5000
4. Electrical data
Contact resistance ≤ 30 mΩ
Nominal power 0.5 A
Nominal voltage 12 V DC
Test voltage 500 V/60 s
Insulation resistance ≥ 10
8
Ω
1614 09
1614 09
Embase femelle d’alimentation, avec cosses à souder, pour
montage de front
1. Température d’utilisation -20 °C/+70 °C
2. Matériaux
Corps isolant PA
Contact à broche CuZn, nickelé
Ressort de contact CuSn, nickelé
Contact à souder CuZn, nickelé
Écrou acier, nickelé
3. Caractéristiques mécaniques
Diamètre orifice 5,7 mm
Diamètre pointe centrale 2,0 mm
Force d’insertion ≤ 30 N
Force de séparation 3–30 N
Raccordement avec connecteur mâles d’alimentation
NES/J 21, NES/J 21 W, NES/J 210,
XNES/J 210
Nombre de manœuvres ≥ 5000
4. Caractéristiques électriques
Résistance de contact ≤ 30 mΩ
Courant nominal 0,5 A
Tension nominale 12 V DC
Tension d’éssai 500 V/60 s
Résistance d’isolement ≥ 10
8
Ω
Bestellbezeichnung Polzahl VE Mindestmenge
Designation Poles PU Lowest quantity
Désignation Pôles UE Quantité minimale
1614 09 2 250
