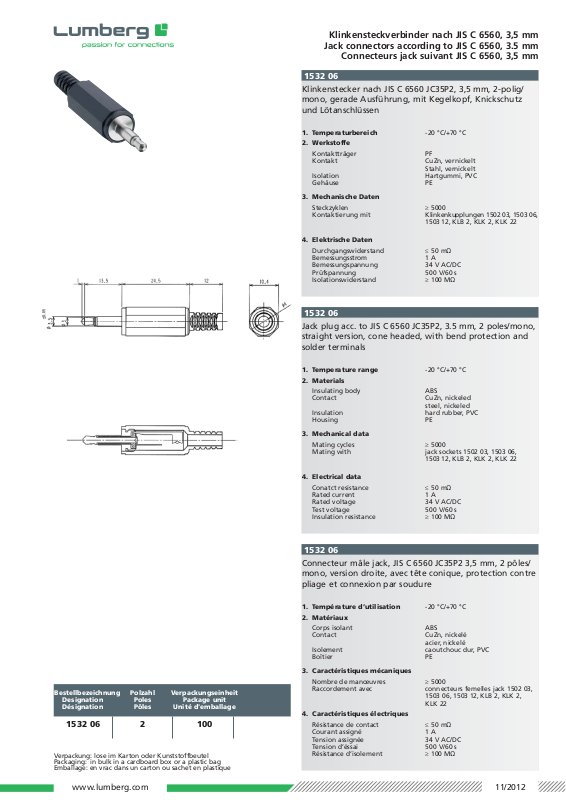

www.lumberg.com 11/2012

1532 06

Verpackung: lose im Karton oder Kunststoffbeutel Packaging: in bulk in a cardboard box or a plastic bag Emballage: en vrac dans un carton ou sachet en plastique

Bestellbezeichnung Polzahl Verpackungseinheit

Designation Poles Package unit Désignation Pôles Unité d’emballage

1532 06 2 100

Klinkenstecker nach JIS C 6560 JC35P2, 3,5 mm, 2-polig/ mono, gerade Ausführung, mit Kegelkopf, Knickschutz und Löt an schlüs sen

1. Temperaturbereich -20 °C/+70 °C

2. Werkstoffe

Kontaktträger PF Kontakt CuZn, vernickelt

Stahl, vernickelt Isolation Hartgummi, PVC Gehäuse PE

3. Mechanische Daten

Steckzyklen ≥ 5000 Kontaktierung mit Klinkenkupplungen 1502 03, 1503 06,

1503 12, KLB 2, KLK 2, KLK 22

4. Elektrische Daten

Durchgangswiderstand ≤ 50 mΩ Bemessungsstrom 1 A Bemessungspannung 34 V AC/DC Prüfspannung 500 V/60 s Isolationswiderstand ≥ 100 MΩ

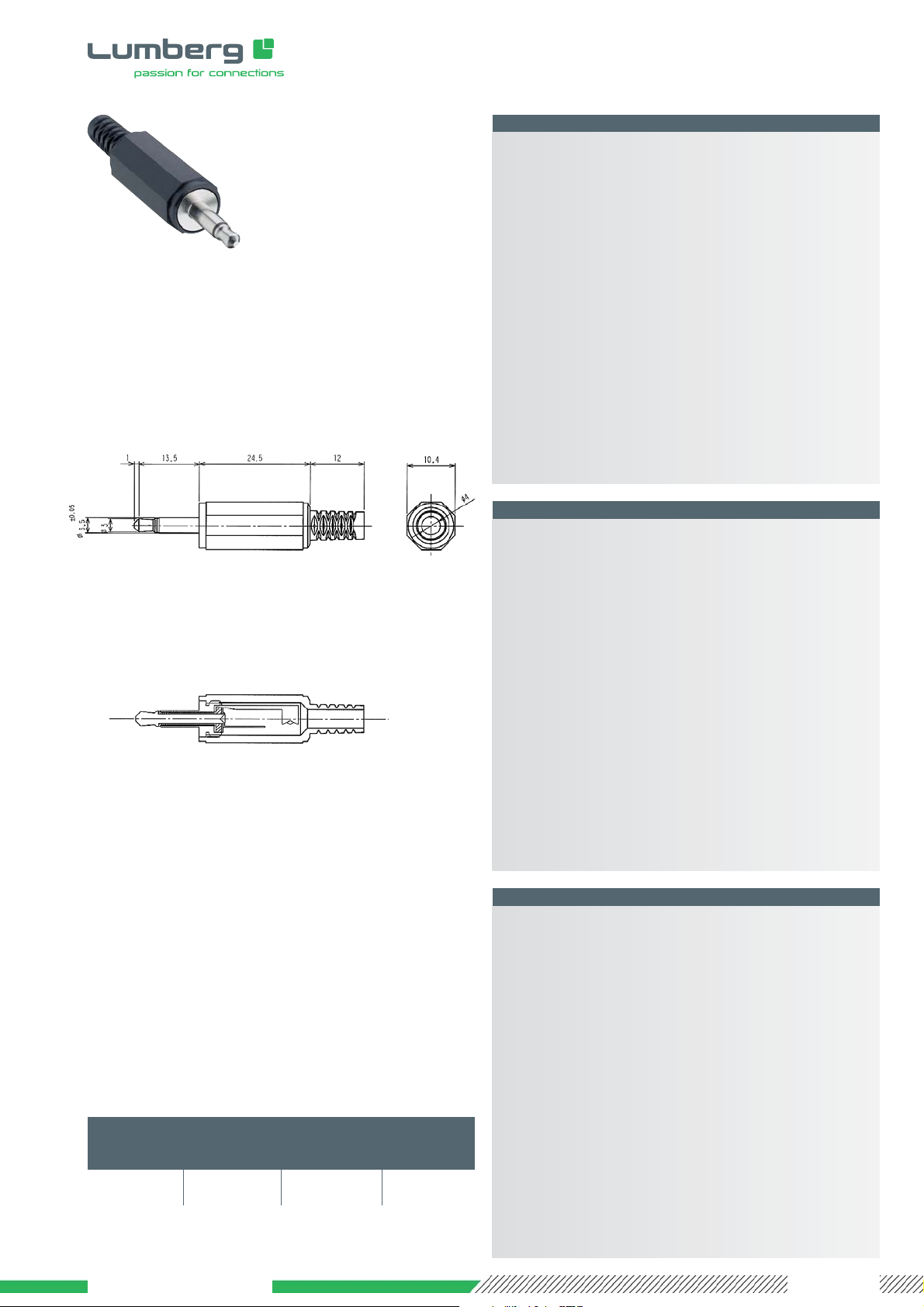

Jack plug acc. to JIS C 6560 JC35P2, 3.5 mm, 2 poles/mono, straight version, cone headed, with bend protection and solder ter min als

1. Temperature range -20 °C/+70 °C

2. Materials

Insulating body ABS Contact CuZn, nickeled

steel, nickeled Insulation hard rubber, PVC Housing PE

3. Mechanical data

Mating cycles ≥ 5000 Mating with jack sockets 1502 03, 1503 06,

1503 12, KLB 2, KLK 2, KLK 22

4. Electrical data

Conatct resistance ≤ 50 mΩ Rated current 1 A Rated voltage 34 V AC/DC Test voltage 500 V/60 s Insulation resistance ≥ 100 MΩ

Connecteur mâle jack, JIS C 6560 JC35P2 3,5 mm, 2 pôles/ mono, version droite, avec tête conique, protection contre pliage et connexion par soudure

1. Température d’utilisation -20 °C/+70 °C

2. Matériaux

Corps isolant ABS Contact CuZn, nickelé

acier, nickelé Isolement caoutchouc dur, PVC Boîtier PE

3. Caractéristiques mécaniques

Nombre de manœuvres ≥ 5000 Raccordement avec connecteurs femelles jack 1502 03,

1503 06, 1503 12, KLB 2, KLK 2,

KLK 22

4. Caractéristiques électriques

Résistance de contact ≤ 50 mΩ Courant assigné 1 A Tension assignée 34 V AC/DC Tension d’éssai 500 V/60 s Résistance d’isolement ≥ 100 MΩ

Klinkensteckverbinder nach JIS C 6560, 3,5 mm

Jack connectors according to JIS C 6560, 3.5 mm

Connecteurs jack suivant JIS C 6560, 3,5 mm
