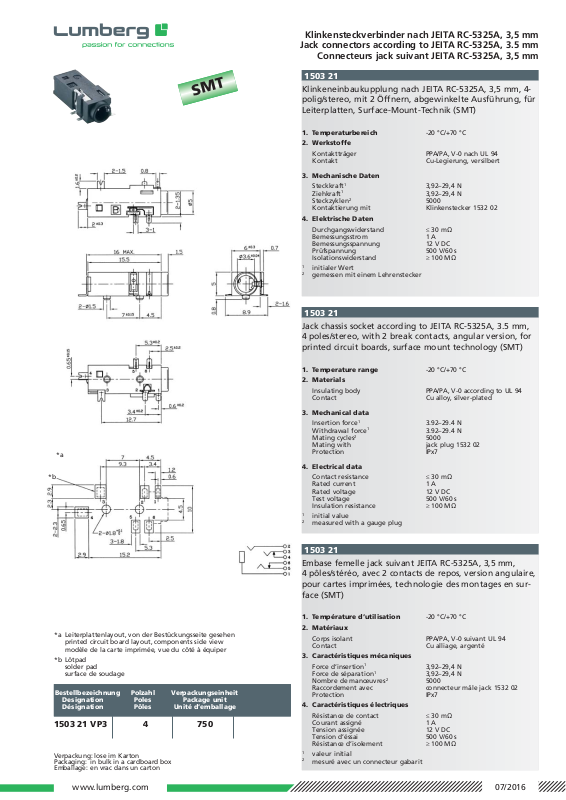

Klinkensteckverbinder nach JEITA RC-5325A, 3,5 mm
Jack connectors according to JEITA RC-5325A, 3.5 mm
Connecteurs jack suivant JEITA RC-5325A, 3,5 mm
Verpackung: lose im Karton
Packaging: in bulk in a cardboard box
Emballage: en vrac dans un carton
1503 21
1503 21
1503 21
Klinkeneinbaukupplung nach JEITA RC-5325A, 3,5 mm, 4polig/stereo, mit 2 Öffnern, abgewinkelte Ausführung, für
Leiter platten, Surface-Mount-Technik (SMT)
1. Temperaturbereich -20 °C/+70 °C
2. Werkstoffe
Kontaktträger PPA/PA, V-0 nach UL 94
Kontakt Cu-Legierung, versilbert
3. Mechanische Daten
Steckkraft
1
3,92–29,4 N
Ziehkraft
1
3,92–29,4 N
Steckzyklen
2
5000
Kontaktierung mit Klinkenstecker 1532 02
4. Elektrische Daten
Durchgangswiderstand ≤ 30 mΩ
Bemessungsstrom 1 A
Bemessungsspannung 12 V DC
Prüfspannung 500 V/60 s
Isolationswiderstand ≥ 100 MΩ
1
initialer Wert
2
gemessen mit einem Lehrenstecker
Jack chassis socket according to JEITA RC-5325A, 3.5 mm,
4 poles/stereo, with 2 break contacts, angular version, for
printed circuit boards, surface mount technology (SMT)
1. Temperature range -20 °C/+70 °C
2. Materials
Insulating body PPA/PA, V-0 according to UL 94
Contact Cu alloy, silver-plated
3. Mechanical data
Insertion force
1
3.92–29.4 N
Withdrawal force
1
3.92–29.4 N
Mating cycles
2
5000
Mating with jack plug 1532 02
Protection IPx7
4. Electrical data
Contact resistance ≤ 30 mΩ
Rated current 1 A
Rated voltage 12 V DC
Test voltage 500 V/60 s
Insulation resistance ≥ 100 MΩ
1
initial value
2
measured with a gauge plug
Embase femelle jack suivant JEITA RC-5325A, 3,5 mm,
4 pôles/stéréo, avec 2 contacts de repos, version angulaire,
pour cartes im pri mées, technologie des montages en surface (SMT)
1. Température d’utilisation -20 °C/+70 °C
2. Matériaux
Corps isolant PPA/PA, V-0 suivant UL 94
Contact Cu alliage, argenté
3. Caractéristiques mécaniques
Force d’insertion
1
3,92–29,4 N
Force de séparation
1
3,92–29,4 N
Nombre de manœuvres
2
5000
Raccordement avec connecteur mâle jack 1532 02
Protection IPx7
4. Caractéristiques électriques
Résistance de contact ≤ 30 mΩ
Courant assigné 1 A
Tension assignée 12 V DC
Tension d’éssai 500 V/60 s
Résistance d’isolement ≥ 100 MΩ
1
valeur initial
2
mesuré avec un connecteur gabarit
1503 21 VP3 4 750
Bestellbezeichnung Polzahl Verpackungseinheit
Designation Poles Package unit
Désignation Pôles Unité d’emballage

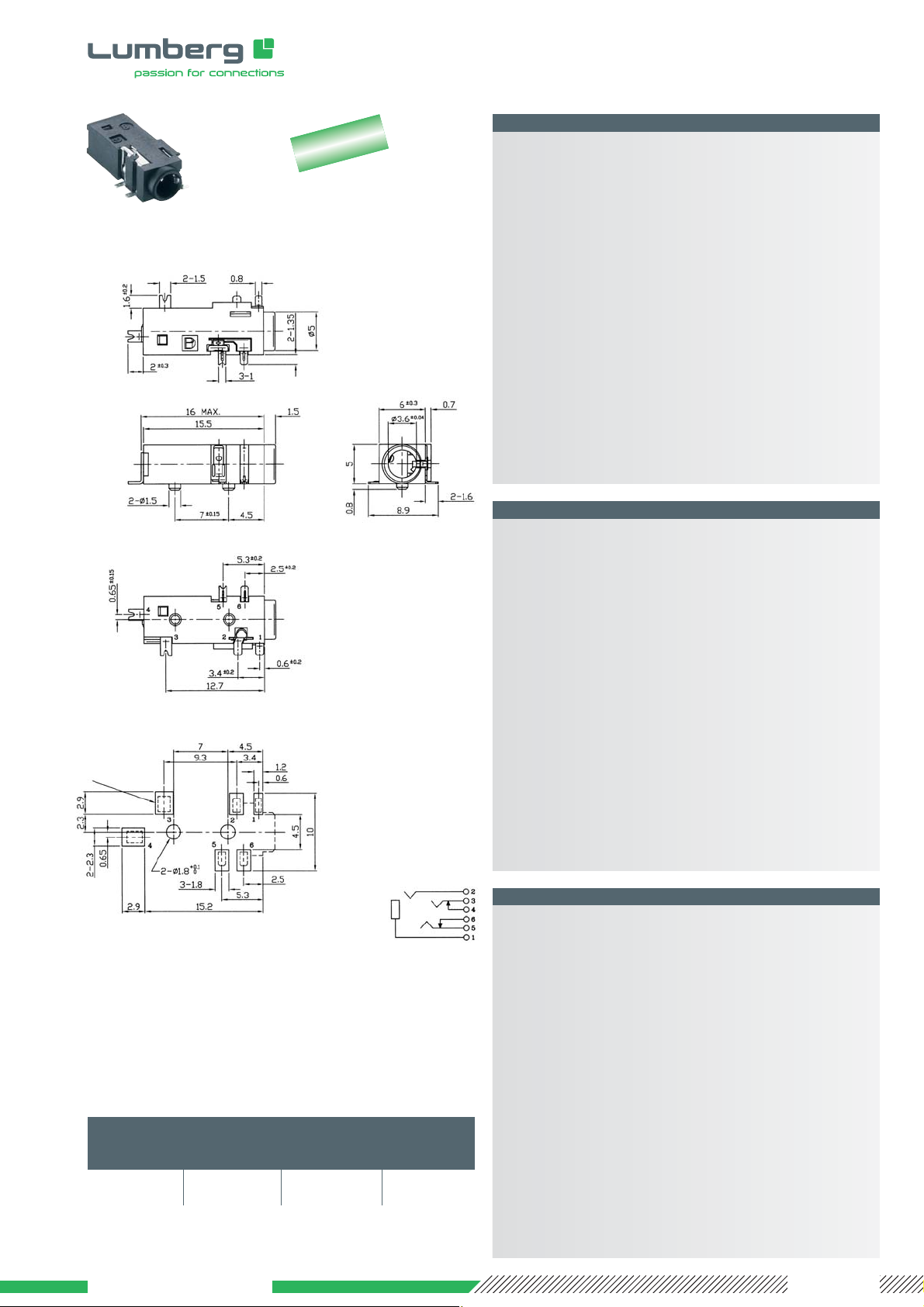

*a Leiterplattenlayout, von der Bestückungsseite gesehen
printed circuit board layout, components side view
modèle de la carte imprimée, vue du côté à équiper
*b Lötpad
solder pad
surface de soudage
*a
*b
SMT
